ไดรฟ์สองแกน Slew
Created with Pixso. IP66 Solar Worm Gear สองแกน Slew Drive สำหรับระบบติดตาม PV ที่มีความแม่นยำสูง

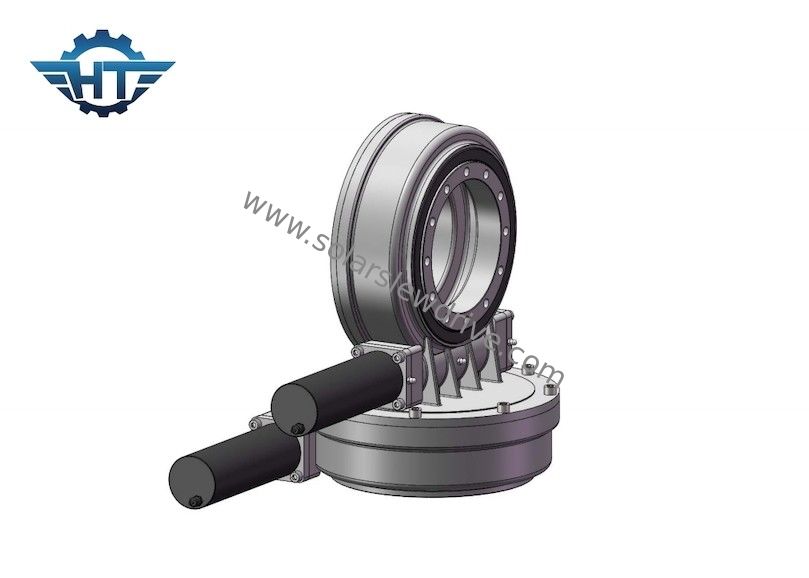

IP66 Solar Worm Gear สองแกน Slew Drive สำหรับระบบติดตาม PV ที่มีความแม่นยำสูง

Brand Name: HangTuo
Model Number: SDE7"
MOQ: 1 ชิ้น
ราคา: USD 280~330/ pc
Delivery Time: 15~45 วัน
Payment Terms: L/C, T/T, เวสเทิร์น ยูเนี่ยน
Detail Information
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE, ISO9001
แบบอย่าง:
7 นิ้ว
อัตราทดเกียร์:
57:1
ประสิทธิภาพ:
40%
แม่นยำ:
≤ 0.1
คนขับ:
มอเตอร์ไฟฟ้า
พิมพ์:
แกนคู่
แอปพลิเคชัน:
ระบบติดตาม PV ที่มีความแม่นยำสูง
สี:
ตามที่ขอ
รายละเอียดการบรรจุ:
กล่องไม้อัด
สามารถในการผลิต:
2000 ชิ้นต่อเดือน
เน้น:

ไดรฟ์ Slew Gear Slew แบบสองแกน

,

ระบบติดตาม PV ของไดรฟ์ Slew สองแกน

,

ไดรฟ์ Slew แกนคู่ที่มีความแม่นยำสูง

Product Description

ไดรฟ์เกียร์หนอนพลังงานแสงอาทิตย์แบบสองแกน IP66 สำหรับระบบติดตาม PV ที่มีความแม่นยำสูง



ไดรฟ์แกว่งเฟืองตัวหนอนพลังงานแสงอาทิตย์แบบสองแกน



ไดรฟ์แกว่งคือกระปุกเกียร์ที่สามารถรับน้ำหนักในแนวรัศมีและแนวแกนได้อย่างปลอดภัย รวมทั้งส่งแรงบิดสำหรับการหมุนการหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนรวมกันไดรฟ์แกว่งถูกสร้างขึ้นโดยการผลิตเฟือง, แบริ่ง, ซีล, ตัวเรือน, มอเตอร์และส่วนประกอบเสริมอื่น ๆ และประกอบเข้าด้วยกันเป็นกระปุกเกียร์สำเร็จรูปด้วยการนำตลับลูกปืนแกว่งเป็นส่วนประกอบหลัก การขับเคลื่อนการแกว่งจึงสามารถรับแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์การเอียงได้พร้อมกันกล่องเกียร์ไฟฟ้าและดาวเคราะห์สามารถออกแบบได้ตามความต้องการของลูกค้าไดรฟ์ Slewing มีข้อได้เปรียบในการประหยัดพื้นที่ในสิ่งอำนวยความสะดวก ความสามารถในการรับน้ำหนักสูงสุดในการออกแบบที่กะทัดรัด อายุการใช้งานที่กว้างขวาง และค่าบำรุงรักษาที่ลดลงการใช้งาน: รถพ่วง เครนทุกประเภท แท่นทำงานทางอากาศ ระบบติดตามแสงอาทิตย์ และระบบพลังงานลม



ไดรฟ์แกว่งเฟืองตัวหนอน VE6 เป็นโซลูชันขนาดกะทัดรัดที่มีระบบส่งกำลังสูง ซึ่งประกอบด้วยวงแหวนหมุนพร้อมเกียร์ภายนอก รวมกับเพลาตัวหนอนที่มีเฟืองที่อยู่ติดกันโดยชุดเกียร์แบบล็อคตัวเอง ไม่จำเป็นต้องมีการเบรกในเครื่องยนต์ที่ขับขี่ใช้ได้กับมอเตอร์เกียร์ดาวเคราะห์ที่ติดตั้งโดยตรงตัวขับเฟืองตัวหนอน—ต้านทานการสึกหรอที่สูงขึ้นของตัวขับเฟืองตัวหนอน ซึ่งสามารถโหลดแรงบิดเอาต์พุตที่แข็งแกร่งและแรงบิดโมเมนต์เอียงด้วยประสิทธิภาพที่ดีของความเสถียรและความน่าเชื่อถือเวิร์มไดรฟ์ยังมีให้สำหรับฟิลด์ที่แม่นยำในการติดตามที่สูงขึ้น



เอกสารข้อมูลของ VE Slew Drives



แบบอย่าง อัตราส่วน จัดอันดับแรงบิดเอาท์พุท(Nm) แรงบิดเอียง (Nm) โฮลดิ้งแรงบิด(Nm) โหลดตามแนวแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 ใช่ 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 ใช่ 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 ใช่ 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 ใช่ 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 ใช่ 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 ใช่ 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 ใช่ 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 ใช่ 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 ใช่ 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 ใช่ 251



แอปพลิเคชั่น



รวมถึงเครื่องติดตามพลังงานแสงอาทิตย์ กังหันลม เครนรถบรรทุก ลิฟต์คน อุปกรณ์สาธารณูปโภค อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน ตัวจัดการยางรถ รถขุด ลิฟต์ยานยนต์และกังหันลม จาน เสาอากาศดาวเทียม เป็นต้น
