จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE3" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | QT | อัตราทดเกียร์: | 31:1 |
|---|---|---|---|
| จัดอันดับแรงบิดเอาท์พุท: | 600 นิวตันเมตร | ถือแรงบิด: | 1500 นิวตันเมตร |
| แรงบิดเอียง: | 5800 นิวตันเมตร | สีมาตรฐาน: | RAL 9006 |
| ฟันเฟือง: | ＜0.1° | หมุน: | ราบและระดับความสูง |
| แสงสูง: | ความแม่นยำสูง Slew Drive Gear,Slew Drive แรงบิดจับสูง,CSP Sun Tracking System Slew Drive |
||

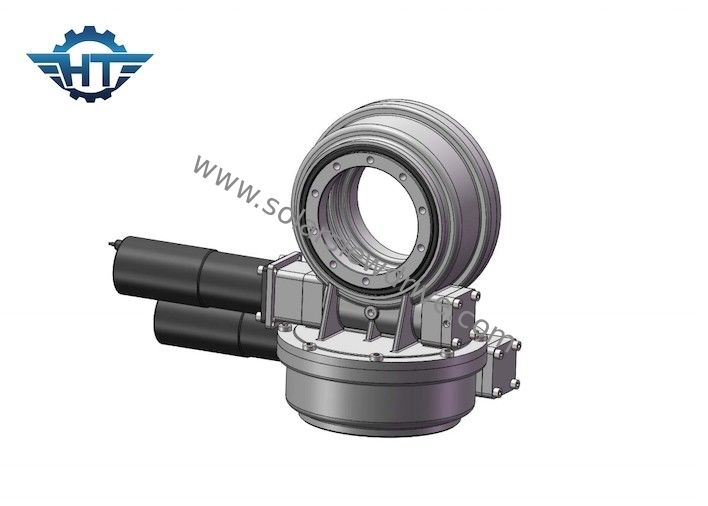

กล่องเกียร์ไดรฟ์ Slew ความแม่นยำสูงขนาดเล็กสำหรับระบบติดตามดวงอาทิตย์ CSP แรงบิดสูง
ไดรฟ์ Slew ความแม่นยำสูงขนาดเล็กคำอธิบาย
ข้อดีและข้อเสียของเทคโนโลยีการติดตามส่วนใหญ่ขึ้นอยู่กับคุณภาพของระบบควบคุมและระบบขับเคลื่อน และเป็นอุปกรณ์ขับเคลื่อนที่ใช้บ่อยที่สุดในระบบติดตามของสถานีพลังงานความร้อนจากแสงอาทิตย์ โดยเฉพาะอย่างยิ่งสถานี CSP ทาวเวอร์ ตัวลดแรงเหวี่ยง สามารถขับเคลื่อนระบบติดตามเพื่อติดตามดวงอาทิตย์ได้อย่างแม่นยำและเชื่อถือได้ในแบบเรียลไทม์ และความแม่นยำในการหมุนของมันสามารถส่งผลโดยตรงต่อความแม่นยำในการสะท้อนของกระจก และความน่าเชื่อถือของระบบนั้นสัมพันธ์กับว่าสนามกระจกทั้งหมดสามารถทำงานได้ตามปกติหรือไม่นอกจากนี้ ตัวลดแรงขับแกว่งยังมีบทบาทสำคัญ เช่น การล็อคตัวเอง การต้านลม การป้องกันการเอียง ฯลฯ ซึ่งสามารถอธิบายได้ว่าเป็น "หัวใจ" ที่ช่วยให้ระบบติดตามทำงานได้อย่างเต็มประสิทธิภาพ
ข้อมูลทางเทคนิคของ SDE Slewing Drive
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
แอปพลิเคชัน
ไดรฟ์แกว่งแกนคู่ใช้ในเครื่องติดตามแสงอาทิตย์แบบแกนคู่, ฮีลิโอสแตท, เครื่องกำเนิดความร้อนจากหอคอย, โฟโตโวลตาอิกเข้มข้น (CPV), เครื่องกำเนิดจาน และเสาอากาศดาวเทียม
1. ไดรฟ์แกว่งสำหรับระบบติดตามแสงอาทิตย์แบบสองแกน
2. สวิงไดรฟ์สำหรับระบบติดตามดาวเทียม
3. ไดรฟ์แกว่งสำหรับระบบติดตาม PV แบบเข้มข้น
