จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | สดี12" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1600/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 500 ชิ้นต่อเดือน |
| วัสดุ: | QT | ล็อคตัวเอง: | ใช่ |
|---|---|---|---|
| บริการ: | การออกแบบ OEM | ความแม่นยำ: | น้อยกว่า 0.05 ° |
| สี: | ตามที่ขอ | ไซต์การติดตั้ง: | ทุกที่ |
| บรรจุภัณฑ์: | ไม้อัด | เครื่องยนต์: | สเต็ปเปอร์มอเตอร์ |
| แสงสูง: | Envelope Worm Slewing Drive Gearbox,โครงการ Slewing Drive CSP Trough,กระปุกเกียร์ Slewing Drive ที่มีความแม่นยำสูง |
||

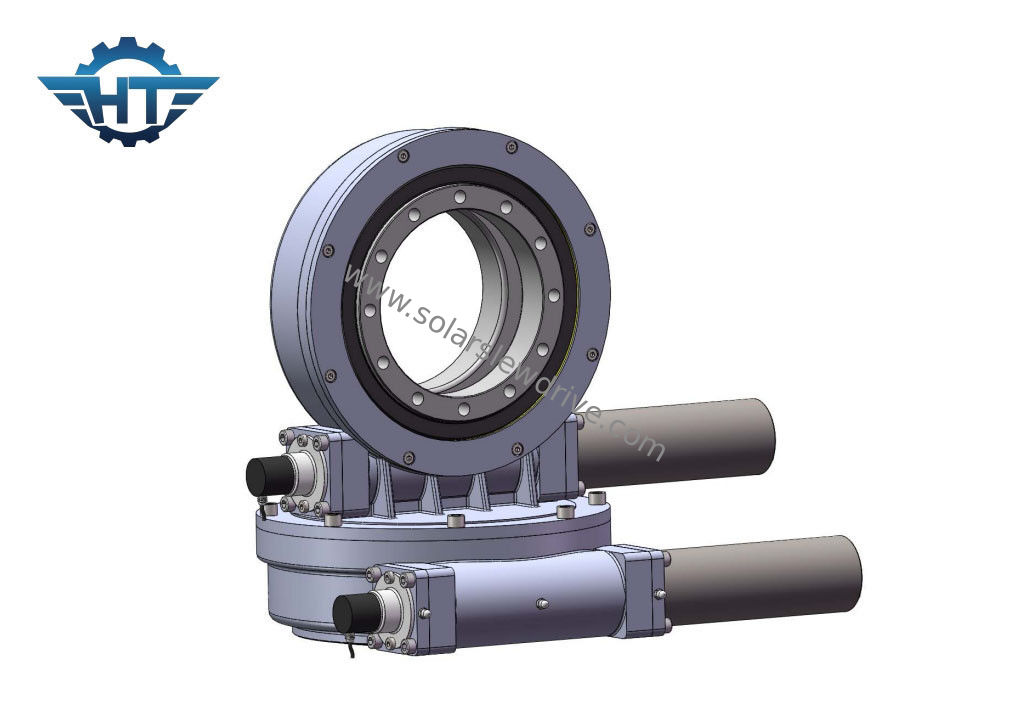

Envelope Worm ใช้กล่องเกียร์ Slewing Drive สำหรับโครงการรางน้ำ CSP ที่มีความแม่นยำสูง
Envelope Worm ใช้ Slewing Drive คำอธิบาย
หากโครงการรางใช้ตัวลดแรงขับ slewing เป็นหน่วยขับเคลื่อนกำลัง มันเหมาะที่จะเลือกตัวลดแรงขับ slewing ที่เคลื่อนที่ในแนวแกนเดียวและสถานี CSP แบบทาวเวอร์โดยทั่วไปเหมาะสำหรับตัวลดแรงขับแกว่งแบบสองแกนในแนวตั้งและแนวนอน .เนื่องจากโรงไฟฟ้ารางน้ำใช้วิธีการติดตามแบบแกนเดียวและข้อกำหนดสำหรับความแม่นยำในการติดตามนั้นต่ำกว่าสถานีพลังงานแบบทาวเวอร์เล็กน้อย และกระจกเพียงต้องการติดตามมุมพิทช์ของดวงอาทิตย์ผ่านการแกว่งแบบแกนเดียว ตัวลดแรงขับเพื่อตอบสนองความต้องการของโรงไฟฟ้าสถานี CSP แบบทาวเวอร์จำเป็นต้องสะท้อนแสงอาทิตย์ไปยังตัวดูดซับความร้อนผ่านช่องกระจกแบบเรียลไทม์ได้อย่างแม่นยำ ดังนั้นจึงจำเป็นต้องใช้ตัวลดแบบโรตารี่แบบสองแกนเพื่อพิจารณามุมยกและมุมแอซิมัท เพื่อให้กระจกแต่ละบานใน สนามกระจกสามารถติดตามแสงแดดแบบเรียลไทม์ได้อย่างแม่นยำ ซึ่งจะช่วยปรับปรุงประสิทธิภาพการผลิตไฟฟ้าดังนั้นข้อกำหนดด้านความแม่นยำและประสิทธิภาพของ CSP แบบทาวเวอร์สำหรับตัวลดแรงขับแบบแกว่งมักจะสูงกว่าข้อกำหนดของโรงไฟฟ้าแบบราง
พารามิเตอร์ของ SDE Series
| แบบอย่าง | อัตราส่วน | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 705 |
แอปพลิเคชัน
ไดรฟ์แกว่งที่อยู่อาศัยที่ปิดล้อมถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานด้านวิศวกรรมที่แตกต่างกันเช่นการขนส่งสินค้าหนัก, เครนเคลื่อนที่ท่าเรือ, การยกเรือ, รถบรรทุกก้ามปู, เครนยกตู้คอนเทนเนอร์และเครนโครงสำหรับตั้งสิ่งของที่เคลื่อนย้ายได้, เครื่องจักรเหมือง, รถขุด, เครื่องคอนกรีต, เครื่องจักรกระดาษ, เป็น และระบบผลิตพลังงานลมยังใช้ไดรฟ์แกว่งของเรา
เมื่อใช้ไดรฟ์แกว่งในอุตสาหกรรมพลังงานแสงอาทิตย์ ผู้ใช้ต้องเลือกแบบที่เหมาะสมที่สุดตามพื้นที่จริงของแผงโซลาร์เซลล์
โดยทั่วไป 3 นิ้ว slewing drive เหมาะสำหรับระบบพลังงานแสงอาทิตย์ที่มาพร้อมกับแผงโซลาร์เซลล์ 3-5㎡, 7 นิ้วสำหรับแผงโซลาร์เซลล์ 10-17 ㎡, 9 นิ้วสำหรับ 18-30 ㎡, 12 นิ้วสำหรับ 31-45㎡ และ 14 นิ้ว สำหรับ46-60㎡
