จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE14" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 330~360/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| หมายเลขรุ่น: | SE14 | น้ำหนัก: | 63 กก. |
|---|---|---|---|
| ถือแรงบิด: | 54200 นิวตันเมตร | แรงบิดเอียง: | 68000 นิวตันเมตร |
| แรงบิดเอาต์พุต: | 6550 นิวตันเมตร | โหลดตามแนวแกนแบบสถิต: | 680 kN |
| โหลด Radical แบบคงที่: | 230 กิโลนิวตัน | วัตถุดิบ: | 50Mn, 42CrMo |
| แสงสูง: | Gear Motor Slew Drive Gearbox,SE กล่องเกียร์แกว่งแนวนอน SE,กล่องเกียร์ Slew Drive 6550 Nm |
||

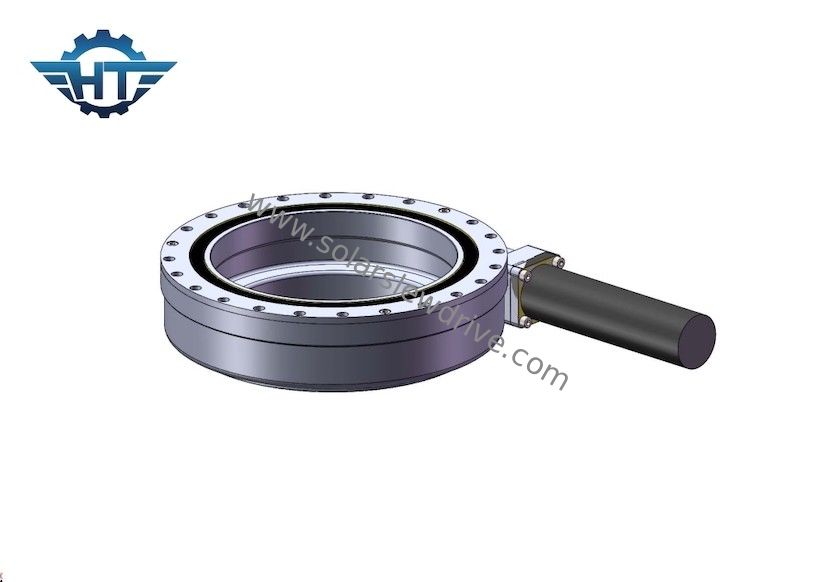

กล่องเกียร์ไดรฟ์แกว่งแนวนอน SE พร้อมมอเตอร์เกียร์สำหรับระบบติดตามพลังงานแสงอาทิตย์
Slewing Drive Gearbox คำอธิบาย
ไดรฟ์แกว่งเรียกอีกอย่างว่าอุปกรณ์แกว่งแกว่ง, อุปกรณ์ขับเคลื่อนแกว่ง, คู่ไดรฟ์แกว่ง, ตัวลดการหมุน, เครื่องเล่นแผ่นเสียงแกว่ง ฯลฯ ส่วนประกอบหลักของไดรฟ์แกว่งคือ: แบริ่งแกว่ง, หนอน, ฐานหล่อและชิ้นส่วนมาตรฐานบางอย่างเช่นแบริ่ง, สลักเกลียว, ฯลฯ อุปกรณ์ขับเคลื่อนการแกว่งใช้การเคลื่อนที่ของเพลาเพื่อลดการใช้แรงและมีบทบาทในการป้องกันความปลอดภัย
ประสิทธิภาพของ SE Series
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
แอปพลิเคชัน
ไดรฟ์แกว่งส่วนใหญ่จะใช้ในแพลตฟอร์มพวงมาลัยรถพิเศษ, รถบรรทุกพื้นเรียบสำหรับงานหนัก, รถเครนคอนเทนเนอร์, รถเครนติดรถบรรทุก, รถเครนรถบรรทุก, ยานพาหนะทางอากาศ, รถเครน, เครนโครงสำหรับตั้งสิ่งของ, สถานีพลังงานลมขนาดเล็ก, การสื่อสารอวกาศ, การรับสัญญาณดาวเทียม, การติดตามแสงอาทิตย์ ระบบและอุตสาหกรรมอื่น ๆ อีกมากมายโดยเฉพาะอย่างยิ่งในช่วงไม่กี่ปีที่ผ่านมา การพัฒนาอย่างรวดเร็วของอุตสาหกรรมการผลิตไฟฟ้าจากเซลล์แสงอาทิตย์ได้ถูกนำมาใช้กันอย่างแพร่หลายโรตารีไดรฟ์ใช้ในอุตสาหกรรมการผลิตไฟฟ้าจากเซลล์แสงอาทิตย์ และโดยทั่วไปจะติดตั้งมอเตอร์เกียร์แบบโรตารีหรือมอเตอร์เกียร์แบบกระแสสลับในเครื่องจักรก่อสร้าง มอเตอร์ไฮดรอลิกได้รับการกำหนดค่าเป็นไดรฟ์พลังงานเป็นหลัก
