สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | วีเอ9" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~45 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | QT | แบบอย่าง: | วีเอ9" |
---|---|---|---|
อัตราทดเกียร์: | 61:1 | พิกัดแรงบิด: | 2250 นิวตันเมตร |
ถือแรงบิด: | 30800 นิวตันเมตร | แรงบิดเอียง: | 16000 นิวตันเมตร |
ประสิทธิภาพ: | 40% | เอาต์พุตสแควร์: | 110 * 110 มม. |
แสงสูง: | กล่องเกียร์ไดรฟ์ Slew แรงบิดเอาต์พุตสูง,กล่องเกียร์ไดรฟ์ Slew แนวตั้ง 9 นิ้ว,ตัวติดตามแสงอาทิตย์เชื่อมโยง Slew Drive |

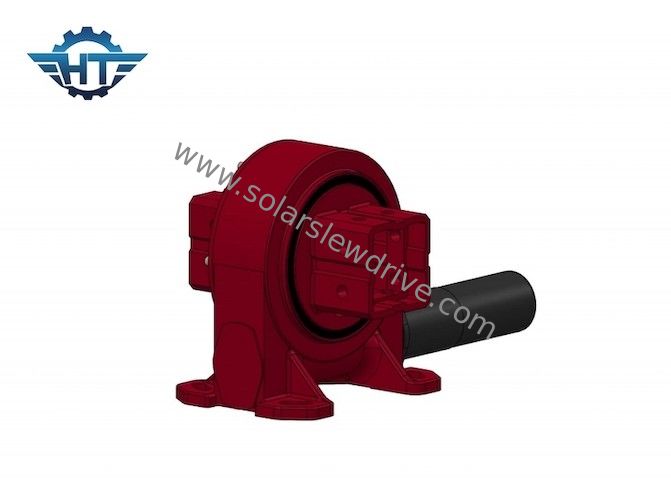

กล่องเกียร์ไดรฟ์ Slew แนวตั้งขนาด 9 นิ้วพร้อมแรงบิดเอาต์พุตสูงสำหรับเชื่อมโยง Solar Trackers
กระปุกเกียร์ไดรฟ์ Slew แนวตั้งดีคำอธิบาย
ไดรฟ์แกว่งเป็นวิธีที่มีประสิทธิภาพในการส่งแรงบิดสูงโดยมีขนาด น้ำหนัก และต้นทุนน้อยกว่าในสถานการณ์การใช้งานส่วนใหญ่ ผู้ออกแบบจะใช้ประสิทธิภาพเหล่านี้เพื่อระบุข้อมูลจำเพาะของไดรฟ์ที่ตรงตามข้อกำหนดด้านประสิทธิภาพ เช่นเดียวกับส่วนประกอบอื่นๆ ในระบบ
VE9 slew drive ที่มีท่อเอาต์พุตสี่เหลี่ยมจัตุรัสขนาด 110×110 มม. และ 94×94 มม. ซึ่งใช้ระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวแบบแบนอย่างสมบูรณ์แบบมีเกรด IP สูงซึ่งสามารถปกป้องไดรฟ์จากสภาวะแวดล้อมต่างๆ เช่น ฝุ่น น้ำ ทราย ฯลฯ เราผลิตขึ้นตามมาตรฐานที่กำหนดในระบบ ISO9001นอกจากนี้เรายังผ่านการรับรอง CEไดรฟ์สังหารมีอายุการใช้งานยาวนานมันถูกออกแบบมาเป็นเวลา 30 ปีโดยใช้ชีวิตเราให้การสนับสนุนทางเทคนิคตลอดอายุการใช้งานและรับประกัน 36 เดือนถึง 60 เดือนตามประเภทของไดรฟ์ slew
ข้อมูลทางเทคนิค VE9 Vertical Slewing Drive
แบบอย่าง | VE9 | สถานที่กำเนิด | ฉางโจว ประเทศจีน |
ยี่ห้อ | หังถัว | พิมพ์ | สิ่งที่ส่งมาด้วย |
วัสดุ | 42CrMo,50Mn | แรงบิดเอาต์พุต | 2250 นิวตันเมตร |
แรงบิดช่วงเวลาการเอียง | 16 KN.m | ถือแรงบิด | 30.8 KN.m |
คะแนนแกนคงที่ | 60 KN | เรตติ้งเรเดียลแบบสถิต | 130 KN |
การจัดระดับแกนแบบไดนามิก | 30 KN | เรตติ้งเรเดียลแบบไดนามิก | 65 KN |
อัตราทดเกียร์ | 61:1 | ประสิทธิภาพ | 40% |
ข้อดี
1. แรงบิดแบ็คโฮลด์สูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ฮาร์ดหยุดภายในในกรณีที่ระบบควบคุมซอฟต์แวร์ผิดพลาด
3. ห่อหุ้มตัวหนอนไว้ด้านใน
4. การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
5. ฟังก์ชั่นล็อคตัวเอง
6. เอาต์พุตท่อสี่เหลี่ยม 110*110 mm
