| Brand Name: | HANGTUO |
| Model Number: | วีอี5" |
| MOQ: | 1 ชิ้น |
| ราคา: | 145~226 USD/PC |
| Delivery Time: | 15~30 วัน |

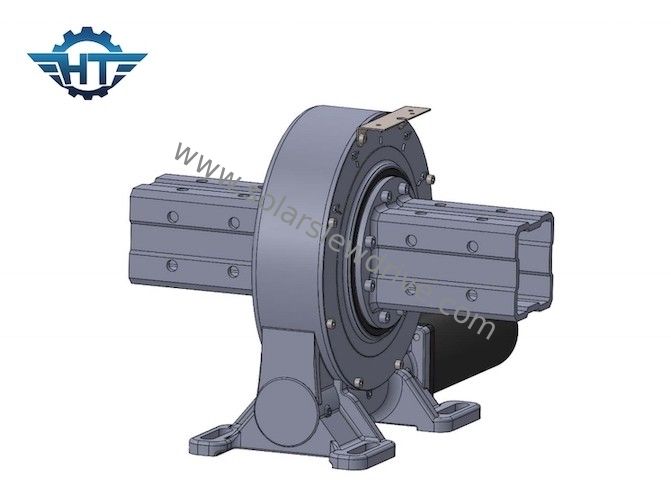

โครงสร้างขนาดกะทัดรัด Worm Gear Solar Slew Drive สำหรับ Mirror Collecting CSP System
เฟืองตัวหนอน Solar Slew Driveคำอธิบาย
ไดรฟ์แกว่งสามารถใช้กันอย่างแพร่หลายสำหรับการหมุน 360 องศาและความเร็วตัวแปร แรงบิดขนาดใหญ่และการส่งที่ราบรื่น การจับคู่ที่มีความแม่นยำสูงหรือกลไกที่กะทัดรัดส่วนใหญ่อาศัยไดรฟ์แกว่ง
ระบบ CSP ของการรวบรวมกระจกส่วนใหญ่ประกอบด้วยท่อเก็บความร้อน พื้นผิวกระจกสำหรับสะสม โครงสร้างรองรับ และระบบควบคุมไดรฟ์แกว่งเป็นส่วนสำคัญในโครงสร้างรองรับ
พารามิเตอร์ประสิทธิภาพการทำงานของไดรฟ์ Slew แนวตั้ง
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13กก. |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18กก. |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28กก. |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35กก. |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51กก. |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61กก. |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก. |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก. |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กก. |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
แอปพลิเคชั่น
ไดรฟ์แกว่งที่พัฒนาและออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการของระบบติดตามแสงอาทิตย์ ผลิตภัณฑ์นี้ใช้ในอุปกรณ์โรตารี่ติดตามแสงอาทิตย์ ส่วนใหญ่ใช้สำหรับแบนแกนเดี่ยว แกนคู่ ระบบติดตามไฟฟ้าโซลาร์เซลล์เข้มข้น ทาวเวอร์เฮลิโอสแตท จานสเตอร์ลิงผลิตไฟฟ้า ช่วงการใช้งานของเครื่องทำความร้อนแบบรางน้ำ ความแม่นยำสูง ความแข็งแรงสูง และความน่าเชื่อถือสูง
