จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE14" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 330~360/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| หมายเลขรุ่น: | SE14" | วัตถุดิบ: | QT |
|---|---|---|---|
| ถือแรงบิด: | 54200 นิวตันเมตร | แรงบิดเอียง: | 68000 นิวตันเมตร |
| แรงบิดเอาต์พุต: | 6550 นิวตันเมตร | โหลดตามแนวแกนแบบสถิต: | 680 kN |
| โหลด Radical แบบคงที่: | 230 กิโลนิวตัน | น้ำหนัก: | 63 กก. |
| แสงสูง: | Worm Slew Drive พร้อมมอเตอร์เกียร์,68000 Nm Gear Slew Drive,SE 14" Worm Gear Slew Drive |
||

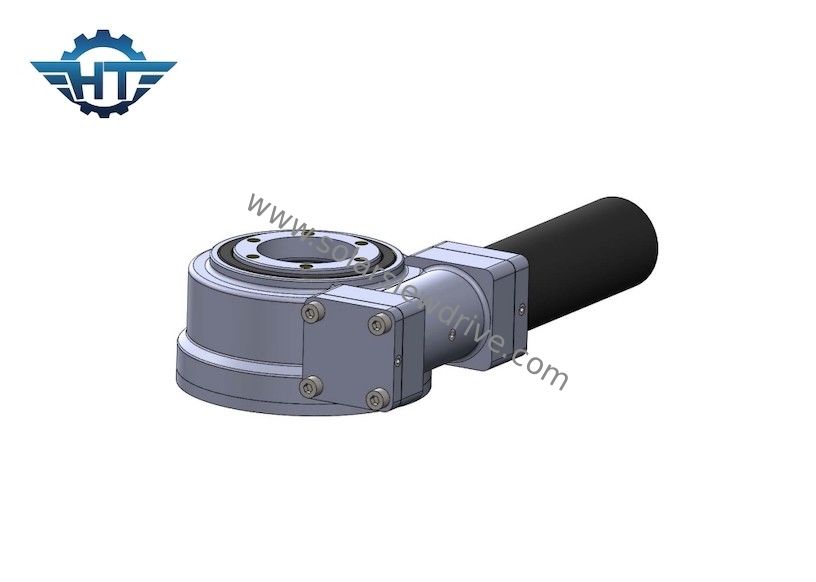

SE Horizontal Slew Drive Worm Gearbox พร้อมมอเตอร์เกียร์สำหรับระบบติดตามแสงอาทิตย์
Slew Drive Worm Gearbox คำอธิบาย
ไดรฟ์แกว่ง SE ใช้เทคโนโลยีตัวหนอนนาฬิกาทราย และใช้โครงสร้างตัวหนอนนาฬิกาทรายแบบสัมผัสหลายเฟืองที่ทนต่อแรงกระแทกได้ดี และเหมาะสำหรับการใช้งานที่แม่นยำยิ่งขึ้นเพื่อให้ได้แรงบิดสูงสุดของเกียร์และการหมุนที่เสถียรที่สุดสวิงไดรฟ์มาตรฐานมีตัวเรือนแบบปิดและตัวหนอนนาฬิกาทรายที่ล็อคตัวเองได้ตัวเดียวเมื่อกระแสไฟกลับคืนสู่สภาพเป็นกลาง เวิร์มจะล็อคโหลดให้เข้าที่โดยไม่ต้องเบรกจากภายนอกการออกแบบนี้ทำให้ไดรฟ์แกว่ง SE เป็นโซลูชันในอุดมคติสำหรับการจับคู่การหมุนสัมพัทธ์ของวัตถุสองชิ้น
ประสิทธิภาพของ SE Series
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
การขนส่ง การจัดการ และการจัดเก็บ
การขนส่งในแนวนอนเท่านั้น ควรหลีกเลี่ยงการกระแทก
สวมถุงมือทำงานและระมัดระวังในการจัดการไดรฟ์ฆ่า
ใช้รูของวงแหวนในไดรฟ์หมุนเพื่อยึดสลักเกลียวเพื่อการยก การจัดการ และการจัดวางอย่างปลอดภัย
เก็บเฉพาะในแนวนอนและในห้องปิด อย่าให้เปียก การป้องกันการกัดกร่อนของพื้นผิวของพื้นผิวผสมพันธุ์ที่เปิดเผยจะใช้เวลาประมาณ 1 เดือนในบรรจุภัณฑ์ที่ปิดสนิทการจัดเก็บเป็นเวลานานต้องใช้มาตรการป้องกันพิเศษ
การขนส่งแหวนสังหารที่ไม่ได้บรรจุหีบห่อ
ใช้อุปกรณ์ยกที่เหมาะสม/ห้ามขนส่งสินค้าในแนวตั้ง
ไดรฟ์ slew ที่ไม่ได้บรรจุหีบห่อสามารถเคลื่อนย้ายได้ด้วยอุปกรณ์ยกภายใต้เงื่อนไขต่อไปนี้:
