สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SE9" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~1100/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~45 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
อัตราทดเกียร์: | 61:1 | การใช้งาน: | ระบบติดตามอัตโนมัติด้วยไฟฟ้าโซลาร์เซลล์ |
---|---|---|---|
สถานที่กำเนิด: | ฉางโจว ประเทศจีน | แรงบิดเอาต์พุตปกติ: | 4400 นิวตันเมตร |
ถือแรงบิด: | 30800 นิวตันเมตร | แรงบิดเอียง: | 45000 นิวตันเมตร |
ล็อคตัวเอง: | ใช่ | ปกป้องคุณสมบัติ: | IP66 |
แสงสูง: | ตัวติดตามพลังงานแสงอาทิตย์ความเร็วช้า Slewing Drive,4400 Nm Solar Slewing Drive,โซลาร์เซลล์อัตโนมัติ |

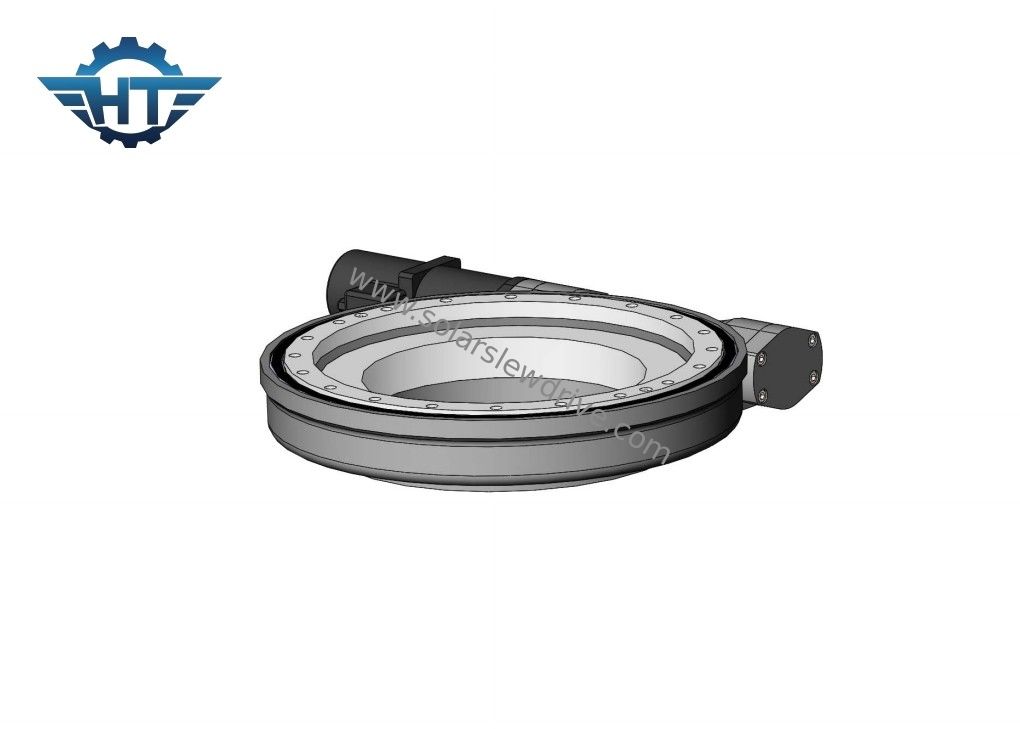

ตัวติดตามพลังงานแสงอาทิตย์ขนาดเล็กความเร็วช้า Slewing Drive สำหรับระบบติดตามอัตโนมัติด้วยไฟฟ้าโซลาร์เซลล์
Solar Tracker ขนาดเล็ก Slewing Driveคำอธิบาย
ในฐานะที่เป็นพลังงานสะอาดและไม่ก่อให้เกิดมลพิษ พลังงานแสงอาทิตย์มีแนวโน้มการพัฒนาที่กว้างมากและได้กลายเป็นพลังงานสีเขียวที่พัฒนาโดยทุกประเทศแต่พลังงานแสงอาทิตย์ต้องทนทุกข์ทรมานจากความหนาแน่นต่ำ ธรรมชาติไม่สม่ำเสมอ และการเปลี่ยนแปลงอย่างต่อเนื่องในทิศทางและความเข้มของแสงเมื่อเวลาผ่านไประบบไฟฟ้าโซลาร์เซลล์แบบตายตัวแบบดั้งเดิมคือการแก้ไขแผงโซลาร์เซลล์บนโครงยึด เพื่อให้แผงโซลาร์เซลล์หันไปทางดวงอาทิตย์ในมุมหนึ่ง ซึ่งจะไม่เปลี่ยนแปลงตามตำแหน่งของดวงอาทิตย์ ซึ่งส่งผลต่อประสิทธิภาพการแปลงโฟโตอิเล็กทริกหากมีการเบี่ยงเบน 25 องศาระหว่างระบบไฟฟ้าโซลาร์เซลล์และแสงอาทิตย์ กำลังขับของแผงเซลล์แสงอาทิตย์จะลดลงประมาณ 10% เนื่องจากการลดลงของพลังงานการแผ่รังสีที่ตกกระทบในแนวตั้งจากกลางวันถึงกลางคืน การขึ้นและลงของดวงอาทิตย์และมุมของรังสีของดวงอาทิตย์เปลี่ยนแปลงตลอดเวลาดังนั้น หากระบบสามารถเปลี่ยนมุมของแผงอาร์เรย์ด้วยมุมของแสงได้ อัตราการแปลงไฟฟ้าโซลาร์เซลล์สามารถปรับปรุงได้ซึ่งสามารถทำได้ด้วยระบบติดตามแกนเดียวและระบบติดตามแกนคู่โดยใช้ไดรฟ์แกว่ง
พารามิเตอร์ของ SE Series
แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
มอเตอร์กระแสตรง
1. ใช้โครงสร้างรองรับคู่สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นอย่างมาก
2. Sun wheel และ Planetary wheel เชื่อมต่อกันด้วย spline ซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน
3. เราใช้เฟืองเกลียวที่สเตจอินพุตซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูงวงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราทำอัตราส่วนได้มากขึ้นและการออกแบบที่ยืดหยุ่นกระปุกเกียร์และมอเตอร์ติดตั้งโดยการยึดตะเข็บด้วยสกรูในแนวแกน ซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน
4. เราใช้ที่ยึดหมุดกลิ้งภายในล้อดาวเคราะห์ เราใช้การเจียรด้วยหมุดกลิ้งแทนการเจียรแบบเลื่อน ดังนั้นอายุการใช้งานของกระปุกเกียร์จึงยาวนานขึ้นมาก
5. โครงสร้างรองรับคู่การเจียรภายในบนรูด้านในของเฟืองดาวเคราะห์ทำให้ความกลมของรูในน้อยกว่า 0.003 มม. ทำงานโดยการกลิ้งแทนการเลื่อนการขูดที่แม่นยำของพื้นผิวเกียร์ HRC60 การนำเทคโนโลยีเหล่านี้มาใช้ทำให้มั่นใจได้ว่าการทำงานที่เงียบและมั่นคงเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
