สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SE12" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~1600/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~45 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
อัตราทดเกียร์: | 78:1 | ประสิทธิภาพ: | 40% |
---|---|---|---|
แอปพลิเคชัน: | ระบบติดตามอัตโนมัติ PV | ล็อคตัวเอง: | ใช่ |
บริการ OEM: | มีอยู่ | คนขับ: | มอเตอร์ดาวเคราะห์ |
IP เกรด: | IP66 | สี: | ตามที่ขอ |
แสงสูง: | Gear Slew Drive พร้อมมอเตอร์ไฟฟ้า,Planetary Motor Gear Slew Drive,PV Auto Tracking Gear Slew Drive |

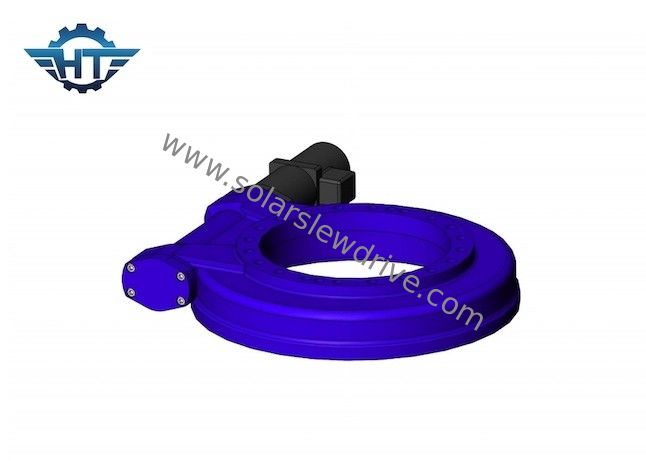

ไดรฟ์เกียร์หนอนที่มีความแม่นยำสูงพร้อมมอเตอร์ไฟฟ้าสำหรับระบบติดตามอัตโนมัติของ PV
หนอนเกียร์ Slew Driveคำอธิบาย
อุปกรณ์ขับเคลื่อนการแกว่งมีวิวัฒนาการมาจากตลับลูกปืนแกว่งดังนั้น นอกเหนือจากลักษณะของตลับลูกปืนแกว่ง ไดรฟ์แกว่งมีข้อดีบางอย่างที่ไม่มีตลับลูกปืนแกว่ง เช่น การออกแบบที่ผสานรวม การติดตั้งที่สะดวก ระดับการป้องกันสูง และการล็อคตัวเองดังนั้นอุปกรณ์ขับเคลื่อนแบบโรตารี่จึงมีการใช้งานที่หลากหลายในอุตสาหกรรมเครื่องจักร อุตสาหกรรมยก อุตสาหกรรมการแพทย์ ระบบติดตามแสงอาทิตย์ ระบบติดตามดาวเทียม พลังงานลม และอุตสาหกรรมอื่น ๆ อีกมากมาย
พารามิเตอร์ประสิทธิภาพของ SE Series
แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
การวิจัยและพัฒนาขั้นสูง
1. กลไกการพัฒนาที่เป็นอิสระและสมบูรณ์
2. ซอฟต์แวร์สร้างแบบจำลอง 3 มิติเพื่อทำการวิเคราะห์ทางวิทยาศาสตร์ของโหลดและการผลิต
3. ขั้นตอนการออกแบบผลิตภัณฑ์มาตรฐาน:
3.1 การสอบถามทางเทคนิคของลูกค้า
3.2 การวิเคราะห์ APQP&PPAP&FEMA
3.3 โมเดล 3 มิติ
3.4 การจำลองสำหรับไดรฟ์แกว่ง
3.5 คำแนะนำการวาดภาพการผลิตและการใช้งาน
