จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE9" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 330~360/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| หมายเลขรุ่น: | แนวนอน 9 นิ้ว | สี: | เงินหรือร้องขอ |
|---|---|---|---|
| ถือแรงบิด: | 30800 นิวตันเมตร | แรงบิดเอียง: | 45000 นิวตันเมตร |
| แรงบิดเอาต์พุต: | 4400 นิวตันเมตร | โหลดตามแนวแกนแบบสถิต: | 340 กิโลนิวตัน |
| โหลด Radical แบบคงที่: | 130 กิโลนิวตัน | เครื่องยนต์: | มอเตอร์ DC 24V |
| เน้น: | การติดตาม PV กลางแจ้ง Solar Slew Drive,SE9 Solar Slew Worm Drive,45000 Nm Solar Slew Drive |
||

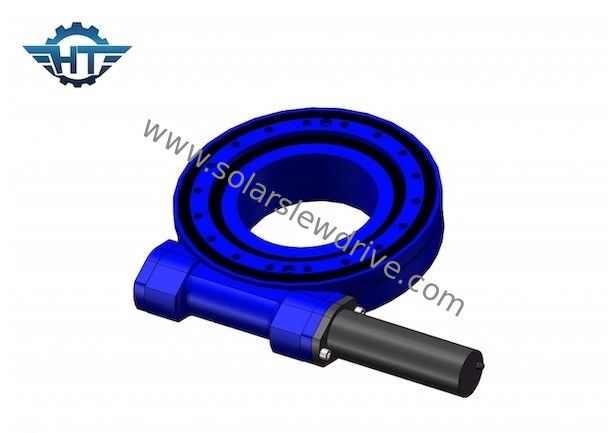

Worm Drive SE9 IP66 Solar Slew Drive สำหรับระบบติดตาม PV กลางแจ้งที่มีอายุการใช้งานยาวนาน
ตัวหนอนไดรฟ์ Solar Slew Driveคำอธิบาย
ไดรฟ์แกว่งสามารถใช้ในระบบติดตามแกนเดี่ยวที่ขับเคลื่อนด้วยพลังงานแสงอาทิตย์
การติดตามแบบแกนเดียว: ตามชื่อที่สื่อถึง มีแกนหมุนเพียงแกนเดียวเพื่อเปลี่ยนตำแหน่งและมุมของแผงโซลาร์เซลล์เพื่อเพิ่มความเข้มของแสงแดดในแนวตั้งฉากกับแผงโซลาร์เซลล์ ซึ่งจะทำให้อัตราการแปลงของเซลล์แสงอาทิตย์ดีขึ้นไดรฟ์แกว่งช่วยให้ระบบไฟฟ้าโซลาร์เซลล์สามารถเปลี่ยนแปลงเชิงมุมได้
การติดตามแกนเดียวสามารถแบ่งออกเป็น: การติดตามแกนเดียวในแนวนอน, การติดตามแกนเดียวแบบเอียง และการติดตามแกนเดี่ยวในแนวตั้งตามการวางแนวของแกนหมุนโดยทั่วไปแล้วไดรฟ์โรตารีแกนเดียวจะใช้ในระบบติดตามแกนเดี่ยวแนวนอน ระบบติดตามแกนเดี่ยวเอียง และระบบติดตามแกนเดี่ยวแนวตั้ง
พารามิเตอร์ของ SE9
| แบบอย่าง | SE9 |
| อัตราส่วน | 61:1 |
| แรงบิดเอาต์พุตที่กำหนด (Nm) | 4400 |
| แรงบิดเอาต์พุตสูงสุด (3 วินาที)(Nm) | 5612 |
| จัดอันดับความเร็วในการหมุน (RPM) | 0.03 |
| แรงบิดเอียง (Nm) | 16000 |
| แรงบิดถือ (Nm) | 27200 |
| โหลดตามแนวแกน (kN) | 60 |
| โหลดเรเดียล (kN) | 130 |
| ประสิทธิภาพ | 40% |
| ความแม่นยำ (°) | 0.1 |
| ล็อคตัวเอง | ใช่ |
| น้ำหนัก (กิโลกรัม) | 49 |
| รูติดตั้ง | 8*M16 |
| เส้นผ่านศูนย์กลางวงกลมตรงกลาง | Φ 224 มม. |
| รูใน | Φ 198 มม. |
| อุณหภูมิในการทำงาน | － 30 ℃ ~ ＋80 ℃ (จาระบีพิเศษเสริมที่ใช้ในที่เย็นหรือร้อนกว่า) |
| จับคู่มอเตอร์เกียร์ | 24V, 2RPM, 134W, 180Nm, ＜5A |
| นโยบายการรับประกัน | ขับเลื่อน 5 ปี มอเตอร์ 1 ปี มีประกันต่อให้ |
การบรรจุและการขนส่งของเรา
ไดรฟ์ฆ่าทั้งหมดจะเต็มไปด้วยกล่องไม้ที่ไม่มีการรมควัน
รองรับการขนส่งทางทะเล, การขนส่งทางอากาศ, การขนส่งทางถนน, Express เช่น TNT, DHL, UPS, EMS, Fedex, ฯลฯ สำหรับตัวอย่างและการขนส่งสินค้าขนาดเล็ก
แอปพลิเคชัน
ไดรฟ์แกว่ง SE9 ของเราสามารถใช้กันอย่างแพร่หลายในระบบติดตามแสงอาทิตย์ PV, CPV, STP, CSP และการใช้งานในการก่อสร้าง เช่น รถบรรทุกติดเครน, manlifts, สแครช, เครื่องจักรท่าเรือ, ยานพาหนะแบบแยกส่วน, ระบบพลังงานลมขนาดเล็กและการสื่อสารผ่านดาวเทียม, ผู้ขนส่งสินค้าหนัก, อุปกรณ์ตรวจสอบสะพาน แท่นทำงานแบบยืดไสลด์ ข้อกำหนดของโรเตอร์ตะกร้า เครนเรือยอชท์ เครื่องผสมปูนซีเมนต์ รถขุด ฯลฯ นอกจากนี้เรายังสามารถจัดหาไดรฟ์แกว่งและแบริ่งสำหรับแกว่งหลายขนาด มอเตอร์ไฮดรอลิก และมอเตอร์กระแสตรงเพื่อให้ตรงกับไดรฟ์แกว่ง
