จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีอี7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1600/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | QT | แบบอย่าง: | VE7 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 57:1 | ความแม่นยำ: | ≤ 0.1 องศา |
| คนขับ: | มอเตอร์กระแสตรง | สี: | ตามที่ขอ |
| ถือแรงบิด: | 30800 นิวตันเมตร | บรรจุุภัณฑ์: | กล่องไม้อัด |
| แสงสูง: | ไดรฟ์ Slew Gear Slew นาฬิกาทรายแนวนอน,ไดรฟ์ Slew Gear VE7 นิ้ว,ระบบติดตามแผง PV Slew Drive |
||

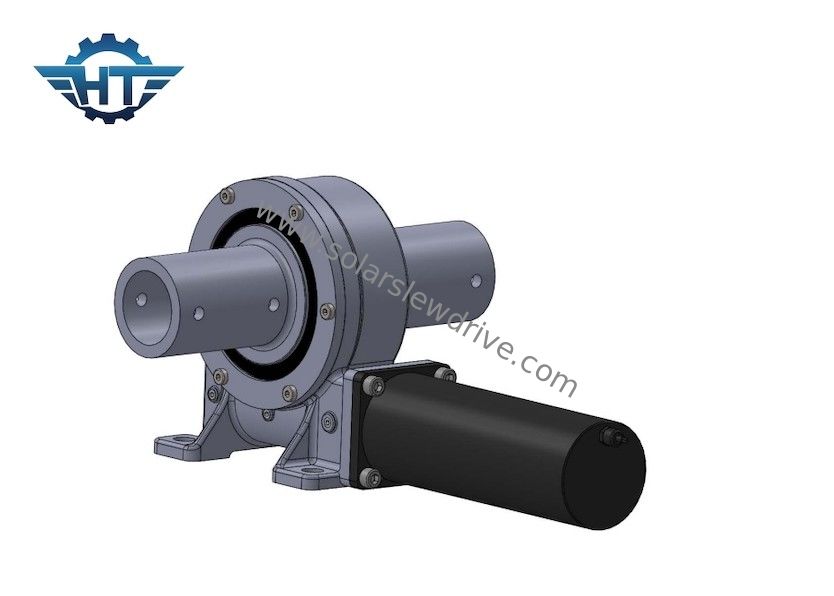

VE7 เกียร์หนอนนาฬิกาทราย Slew Drive สำหรับระบบติดตามแผง PV แกนเดี่ยวแนวนอน
หนอนเกียร์ Slew Driveคำอธิบาย
ไดรฟ์สามารถแบ่งออกเป็นสองประเภท: ตัวขับเกียร์และตัวขับเฟืองตัวหนอนตามรูปแบบการส่งที่แตกต่างกัน และสามารถแบ่งออกเป็นสองประเภท: แบบเปิดและแบบปิดตามรูปแบบการปิดที่แตกต่างกันของการส่งรูปแบบที่ง่ายที่สุดของไดรฟ์โรตารี่ใช้ในรถขุด ทาวเวอร์เครน และเครื่องจักรก่อสร้างอื่นๆแท่นหมุนไดรฟ์บนผลิตภัณฑ์เป็นลิงค์สุดท้ายของห่วงโซ่การส่งกำลังลดไดรฟ์แบบโรตารี่นี้เป็นระบบส่งกำลังแบบเกียร์เปิด และส่วนหน้าต้องติดตั้งตัวลดขนาดดาวเคราะห์ที่มีอัตราการลดขนาดใหญ่เป็นอินพุตพลังงาน จึงสามารถเรียกได้ว่าไดรฟ์แบบโรตารี่เท่านั้นตัวต้นแบบของไดรฟ์ เพื่อที่จะขยายขอบเขตการใช้งานของผลิตภัณฑ์ดังกล่าวและปรับปรุงความสะดวกในการใช้งานและบำรุงรักษาผลิตภัณฑ์ ไดรฟ์แบบโรตารี่ที่มีเฟืองตัวหนอนในตัวและตัวขับตัวหนอนจึงได้รับการพัฒนาขึ้นใช้กับผลิตภัณฑ์ดังกล่าว ไดรฟ์แบบโรตารี่ที่ติดตั้งเวิร์มห่อหุ้มไม่เพียงแต่เพิ่มแรงบิดในการขับขี่ แต่ยังช่วยเพิ่มความแม่นยำในการขับขี่ และสามารถควบคุมแบบดิจิทัลได้ ดังนั้นจึงใช้กันอย่างแพร่หลายในการติดตามและปรับแต่งอุปกรณ์เกี่ยวกับแสงอาทิตย์และลม อุปกรณ์ผลิตไฟฟ้ามีผลการใช้งานที่ดีในด้านของหุ่นยนต์ เรดาร์ การยกของหนักที่ความเร็วต่ำ อุปกรณ์ยก แท่นหมุน CNC ที่มีความแม่นยำ และผลิตภัณฑ์อื่นๆ
เอกสารทางเทคนิค VE Series Slewing Drive
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ใช่ | 251 |
แอปพลิเคชัน
เรามุ่งมั่นที่จะค้นคว้า พัฒนา และใช้ไดรฟ์แกว่งคุณภาพสูงเราให้บริการไดรฟ์แกว่งทางกลที่เชื่อถือได้สำหรับแกนเดี่ยวขอบฟ้า ระบบติดตาม PV สองแกน CSP, CPV การออกแบบการติดตามแสงอาทิตย์ ผลิตภัณฑ์ที่เป็นมืออาชีพและมีคุณภาพสูงของเราจะถูกนำไปใช้เป็นโซลูชันที่มั่นคงบนแพลตฟอร์มการทำงานทางอากาศ เครนรถบรรทุก คว้าไม้ , แท่นขุดเจาะ, อุปกรณ์สเปรย์, ยานพาหนะโมดูลไฮดรอลิก, สายการประกอบอัตโนมัติ, ระบบหันเหลม ฯลฯ
