จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีอี3" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 330~450/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | QT | แบบอย่าง: | วีอี3" |
|---|---|---|---|
| อัตราทดเกียร์: | 31:1 | ประสิทธิภาพ: | 40% |
| สี: | RAL 9006 | แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ |
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | คนขับ: | มอเตอร์ 24VDC |
| การรับประกัน: | 5~10 ปี | ใบรับรอง: | ISO9001, CE |
| แสงสูง: | ไดรฟ์แกว่งพลังงานแสงอาทิตย์แบบหมุนแกนเดี่ยว,ไดรฟ์แกว่งพลังงานแสงอาทิตย์ IP66,ไดรฟ์แกว่งพลังงานแสงอาทิตย์แบบหมุน Presicion สูง |
||

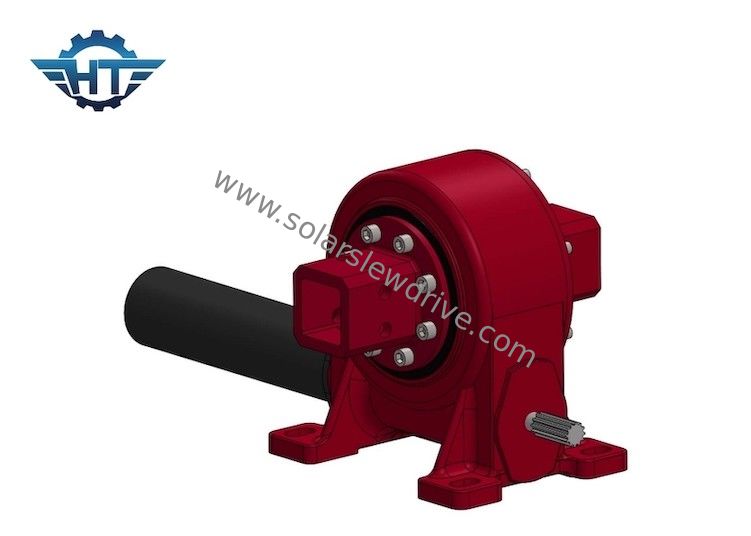

IP66 แกนหมุนแบบหมุนแกนเดี่ยวพร้อมความแม่นยำสูงสำหรับตัวติดตาม PV
ไดรฟ์แกว่งหมุนแกนเดี่ยวคำอธิบาย
ผลิตภัณฑ์ไดรฟ์แกว่งหมุนสามารถแบ่งออกเป็นสองประเภท: ชนิดเปิดและชนิดปิดตามสถานะปิด และสามารถแบ่งออกเป็นประเภทเกียร์และประเภทเฟืองตัวหนอนตามรูปแบบการส่งที่แตกต่างกันHangtuo มีผลิตภัณฑ์ประเภทนี้ และผู้ใช้จำเป็นต้องปฏิบัติตามข้อกำหนดของแอปพลิเคชันของตนเองและใช้สภาพแวดล้อมในการตัดสินใจเลือก
โดยปกติ โครงสร้างแบบปิดจะใช้ในสภาพแวดล้อมที่มีความชื้น ฝุ่นละอองปานกลาง หรือก๊าซที่มีฤทธิ์กัดกร่อน และในโอกาสดังกล่าวที่มีข้อกำหนดในการปกป้องสิ่งแวดล้อมสูงซึ่งไม่อนุญาตให้มีการรั่วซึมของจาระบีหล่อลื่นสภาพแวดล้อมแบบปิดสามารถป้องกันสิ่งสกปรกเข้าสู่ตัวไดรฟ์แบบหมุนได้อย่างมีประสิทธิภาพและปรับปรุงเครื่องอย่างไรก็ตาม เมื่อมีฝุ่นมากเกินไปในสิ่งแวดล้อมและวางไดรฟ์แบบโรตารี่ไว้ในฝุ่นอย่างสมบูรณ์ ซีลที่มีบทบาทในการซีลจะเร่งการสึกหรอและล้มเหลวอย่างรวดเร็วในขณะนี้ สภาพแวดล้อมที่ปิดอาจไม่สะดวกสำหรับการบำรุงรักษาและการเปลี่ยนชิ้นส่วนควรใช้โครงสร้างแบบเปิดและเลือกการชุบแข็งผิวฟันเพื่อเพิ่มความทนทานของเครื่องนอกจากนี้ โครงสร้างแบบเปิดยังทำความสะอาดสิ่งสกปรกได้ง่ายอีกด้วยหากใช้งานและบำรุงรักษาได้ดี อายุการใช้งานอาจสั้นกว่าโครงสร้างปิดไม่ได้ในกระบวนการคัดเลือกสินค้าต้องคำนึงถึงปัจจัยต่างๆ อย่างครอบคลุม
พารามิเตอร์ประสิทธิภาพของซีรีย์ VE
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
มอเตอร์กระแสตรง
1. ใช้โครงสร้างรองรับคู่สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นอย่างมาก
2. Sun wheel และ Planetary wheel เชื่อมต่อกันด้วย spline ซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน
3. เราใช้เฟืองเกลียวที่สเตจอินพุตซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูงวงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราทำอัตราส่วนได้มากขึ้นและการออกแบบที่ยืดหยุ่นกระปุกเกียร์และมอเตอร์ติดตั้งโดยการยึดตะเข็บด้วยสกรูในแนวแกน ซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน
4. เราใช้ที่ยึดหมุดกลิ้งภายในล้อดาวเคราะห์ เราใช้การเจียรด้วยหมุดกลิ้งแทนการเจียรแบบเลื่อน ดังนั้นอายุการใช้งานของกระปุกเกียร์จึงยาวนานขึ้นมาก
5. โครงสร้างรองรับคู่การเจียรภายในบนรูด้านในของเฟืองดาวเคราะห์ทำให้ความกลมของรูในน้อยกว่า 0.003 มม. ทำงานโดยการกลิ้งแทนการเลื่อนการขูดที่แม่นยำของพื้นผิวเกียร์ HRC60 การนำเทคโนโลยีเหล่านี้มาใช้ทำให้มั่นใจได้ว่าการทำงานที่เงียบและมั่นคงเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
