จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีเอ9" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | VE9 |
|---|---|---|---|
| อัตราทดเกียร์: | 61:1 | จัดอันดับแรงบิดเอาท์พุท: | 7320 นิวตันเมตร |
| ถือแรงบิด: | 55000 นิวตันเมตร | แรงบิดเอียง: | 16300 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | แม่นยำ: | ≤0.1° |
| แสงสูง: | ติดตั้งง่าย Solar Slew Drive,Solar VE9 Slew Drive,อุปกรณ์ล็อคตัวเอง Solar Slew Drive |
||

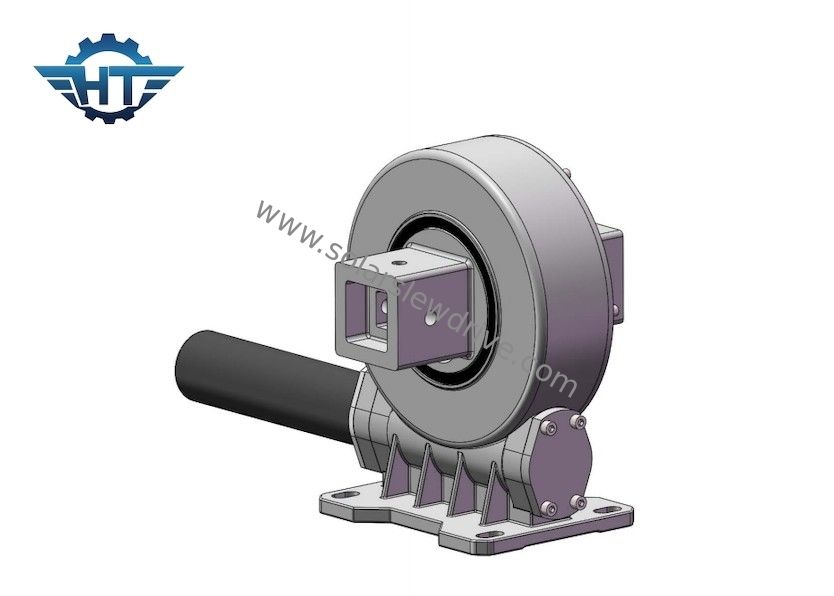

ไดรฟ์ Solar Slew แบบท่อสี่เหลี่ยม VE9 สำหรับระบบติดตาม PV ติดตั้งและบำรุงรักษาง่าย
ท่อเหลี่ยม VE9 Slewing Driveคำอธิบาย
ผลิตภัณฑ์ไดรฟ์แกว่งของ Hangtuo มีเทคโนโลยีที่เชื่อถือได้และคุณภาพระดับเฟิร์สคลาสเนื่องจากอุปกรณ์การประมวลผลหลักและวิธีการควบคุมคุณภาพที่สมบูรณ์แบบ ความน่าเชื่อถือของผลิตภัณฑ์จึงสูงในเวลาเดียวกัน เนื่องจากความสามารถในการออกแบบที่แข็งแกร่ง และเทคโนโลยีทั้งหมดได้รับการพัฒนาอย่างอิสระ สามารถตอบสนองความต้องการพิเศษต่างๆ ของผู้ใช้ เราสามารถออกแบบที่กำหนดเองสำหรับผลิตภัณฑ์ที่ไม่ใช่แบบแผน และยังสามารถร่วมมือกับลูกค้าเพื่อให้ด้านเทคนิค การให้คำปรึกษาและการสนับสนุนข้อมูลที่เกี่ยวข้องในขั้นตอนการออกแบบผลิตภัณฑ์โฮสต์
ข้อมูลทางเทคนิคของ VE Slewing Drive
| แบบอย่าง | อัตราส่วน | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
ข้อดี
1. การหมุน ±60° ฮาร์ดสต็อป/ฮาร์ดลิมิตภายในไดรฟ์ในกรณีที่ซอฟต์แวร์ควบคุมล้มเหลว
2. การเชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเกียร์นี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
