สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | วีเอ9" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~380/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~45 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
แบบอย่าง: | 9 นิ้ว | อัตราทดเกียร์: | 61:1 |
---|---|---|---|
วัสดุ: | QT | ความแม่นยำ: | <0.1° |
คนขับ: | มอเตอร์ไฟฟ้า | พิมพ์: | แกนเดี่ยว |
แอปพลิเคชัน: | โรงไฟฟ้าพลังงานแสงอาทิตย์ | สี: | ตามที่ขอ |

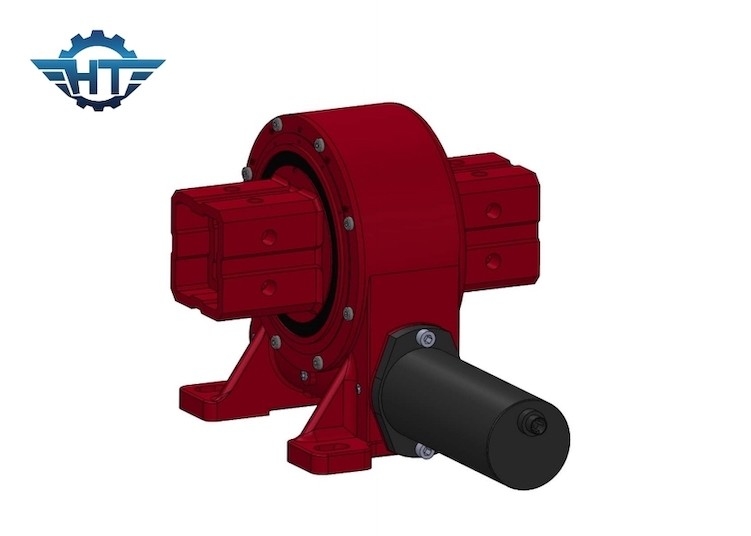

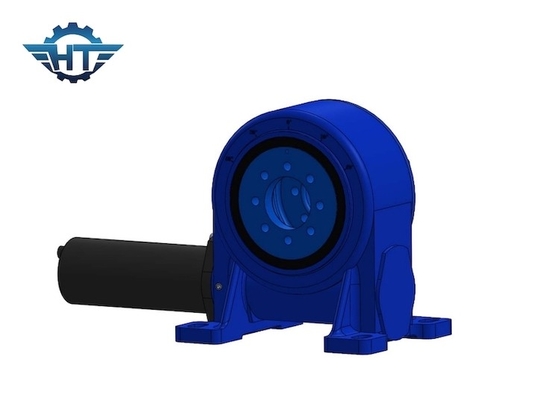

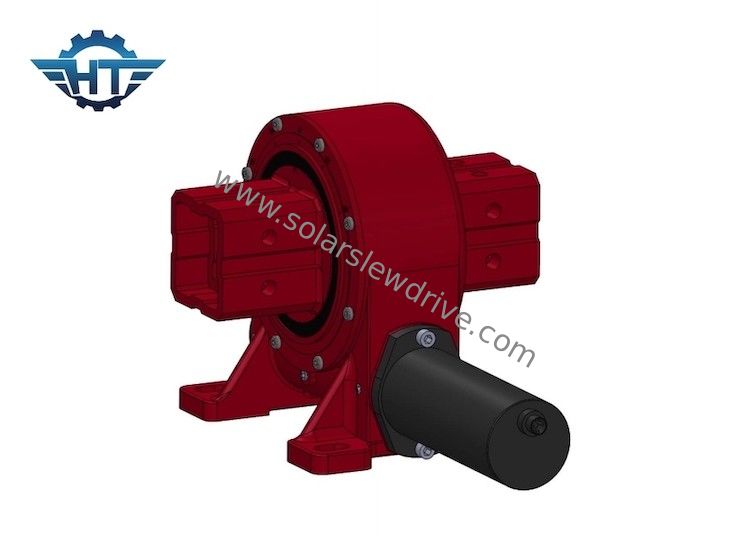

VE9 Single Worm Gear Slew Drive พร้อมแรงบิดสูงสำหรับการเชื่อมโยงระบบติดตามแสงอาทิตย์
คำอธิบาย
ไดรฟ์แกว่งหรือแบริ่งแหวนแกว่งเป็นโมดูลหมุนซึ่งเป็นหน่วยหมุนขนาดกะทัดรัดที่รวมอยู่ในตัวเรือนเหล็กหล่อที่มีวงแหวนหมุนพร้อมเฟืองเกียร์หมุนวงแหวนหมุนด้วยความแม่นยำสูงและช่วยให้หมุนได้อย่างราบรื่นและออกแรงสูงสุด
คุณสมบัติ
1. ย้อนกลับการล็อคตัวเองเนื่องจากลักษณะการล็อคตัวเองของเฟืองตัวหนอนคุณลักษณะนี้ช่วยเพิ่มความเสถียรของการทำงานของโฮสต์และปัจจัยด้านความปลอดภัยอย่างมาก
2. เมื่อเทียบกับผลิตภัณฑ์สวิงแบบดั้งเดิม กระปุกเกียร์แบบแกว่งนั้นติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งมาก
พารามิเตอร์ของ VE Slewing Drives
แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อดี
1. โมเมนต์พลิกกลับแรงตามวงแหวนแกว่ง
2. ห่อหุ้มตัวหนอนไว้ด้านใน
3. โหลดขนาดใหญ่สำหรับใช้การสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่
5. หยุดยากภายใน
แอปพลิเคชั่น
ไดรฟ์แกว่งหรือแหวนแกว่งทั่วไปรวมถึงพลังงานแสงอาทิตย์, กังหันลม, เครนรถบรรทุก, ลิฟต์คน, อุปกรณ์ยูทิลิตี้, อุปกรณ์ต่อพ่วงไฮดรอลิก, อุปกรณ์เครื่องมือน้ำมัน, ตัวจัดการยาง, รถขุดและลิฟต์ยานยนต์
