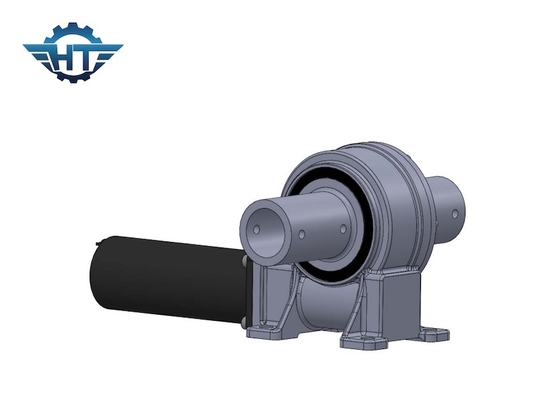

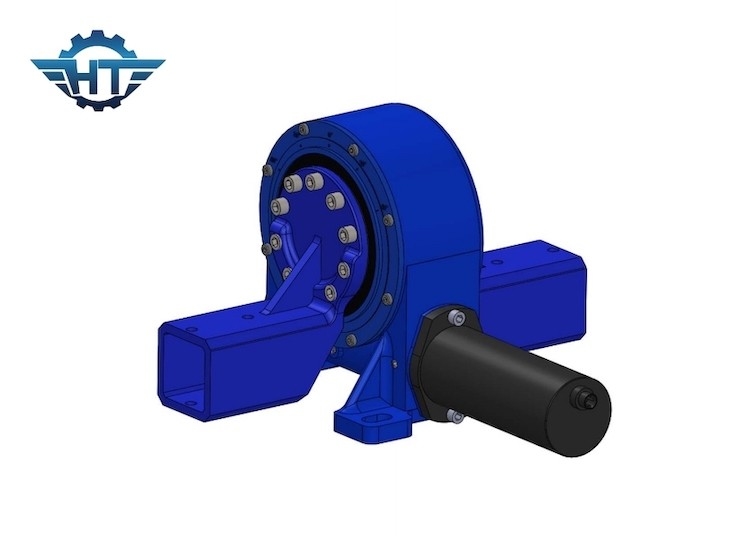

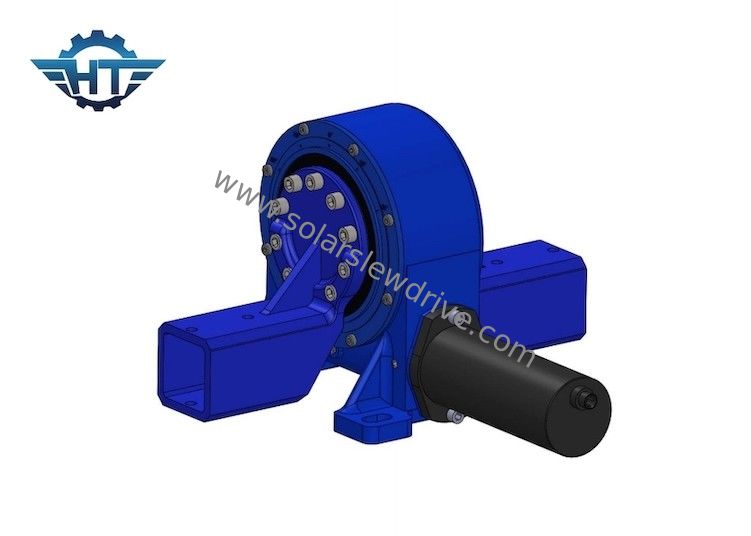

ไดรฟ์ Slew สำหรับงานหนักขนาดเล็กสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน

ไดรฟ์ Slew สำหรับงานหนักขนาดเล็กสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน

  • ไดรฟ์ Slew สำหรับงานหนักขนาดเล็กสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน
  • ไดรฟ์ Slew สำหรับงานหนักขนาดเล็กสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน
ไดรฟ์ Slew สำหรับงานหนักขนาดเล็กสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: วีเอ9"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 100~400/ pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15~45 วัน
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
แบบอย่าง: วีเอ9" ล็อคตัวเอง: ใช่
ใบรับรอง: ISO9001,CE การรับประกัน: 5~10 ปี
วัสดุ: QT แอปพลิเคชัน: ระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน
การทดสอบ: การทดสอบแรงบิด หน้าที่ในชีวิต ฯลฯ ความแม่นยำ: ≤0.1

ไดรฟ์ Slew สำหรับงานหนักขนาดเล็กสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน



ไดรฟ์ Slew สำหรับงานหนักคำอธิบาย



HT Slewing Drive เป็นกระปุกเกียร์ที่ออกแบบมาเพื่อรองรับโหลดในแนวรัศมีหรือแนวแกนที่มีแรงบิดในการหมุนสูงนอกจากนี้ ตลับลูกปืนวงแหวนรอบแกนที่อยู่ตรงกลางของตัวขับยังช่วยให้สามารถรองรับคานเท้าแขนหรือโมเมนต์โหลดได้สูงผู้สืบทอดของลีดสกรู "ตัวหนอน" ไดรฟ์แบบหมุนพบได้ในเครื่องจักรก่อสร้าง การผลิต อุปกรณ์ทางทหาร และการใช้งานอื่นๆ อีกมากมายที่ต้องการความแข็งแกร่งและความแม่นยำ



ประสิทธิภาพของ VE Series Slewing Drives



แบบอย่าง อัตราส่วน แรงบิดเอาต์พุตที่กำหนด (Nm) แรงบิดเอียง (Nm) แรงบิดถือ (Nm) โหลดตามแนวแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 ใช่ 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 ใช่ 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 ใช่ 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 ใช่ 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 ใช่ 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 ใช่ 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 ใช่ 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 ใช่ 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 ใช่ 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 ใช่ 251



คุณสมบัติ



ตั้งแต่วัสดุจนถึงผลิตภัณฑ์สำเร็จรูป เวิร์มไดรฟ์ของเราได้รับการออกแบบ ทดสอบ และรับประกันความถูกต้องในการติดตามประสิทธิภาพตามความต้องการพิเศษของลูกค้า



ไดรฟ์แกว่งสามารถรับรู้การหมุนรอบวงและการลดความเร็วได้ไม่จำกัด และสามารถทนต่อแรงในแนวแกนที่ใหญ่ขึ้น แรงในแนวรัศมี และแรงพลิกคว่ำมันมีข้อดีของความแม่นยำสูง โครงสร้างที่กะทัดรัด และความจุขนาดใหญ่



แอปพลิเคชั่น



ฟิสิกส์ของไดรฟ์แกว่งทำให้เป็นโซลูชันอเนกประสงค์สำหรับการใช้งานที่หลากหลายในการทำงาน การเคลื่อนที่ตามแนวแกนของตัวขับแกว่งหรือการเคลื่อนที่รอบแกนจะโต้ตอบเพื่อสร้างแรงบิดในแนวรัศมีการกระทำนี้เกิดขึ้นจากการประสานร่องของหนอนแนวนอนกับฟันของเฟืองแนวตั้งเมื่อเลี้ยว การเคลื่อนที่ตามแนวแกนของเฟืองตัวหนอนจะส่งแรงทอร์กที่ขยายไปยังเฟืองรัศมีจำนวนเธรดบนตัวหนอนและจำนวนของเฟืองที่โต้ตอบกันจะเป็นตัวกำหนดอัตราส่วนความเร็วของยูนิตไดรฟ์แกว่งเหมาะที่สุดสำหรับการใช้งานที่แรงบิดสูงสามารถสร้างตำแหน่งที่แม่นยำและความแม่นยำในการหมุนการออกแบบนี้ช่วยให้เครื่องทำงานได้อย่างราบรื่นและมีประสิทธิภาพโดยมีระยะห่างน้อยที่สุด
