จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีเอ9" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| พิมพ์: | VE9 แกว่งไดรฟ์ | วัสดุ: | QT |
|---|---|---|---|
| การรับประกัน: | 5~10 ปี | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
| ประเภทของฟัน: | ฟันกราม | เครื่องยนต์: | มอเตอร์ไฟฟ้ากระแสสลับ มอเตอร์กระแสตรง และมอเตอร์ไฮดรอลิก |
| สี: | ความต้องการของลูกค้า | แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ |
| เน้น: | VE9 Gear Solar Slew Drive,ไดรฟ์ Solar Slew พร้อมตัวเรือนแบบปิด,ไดรฟ์ Solar Slew แบบแนวตั้ง |
||

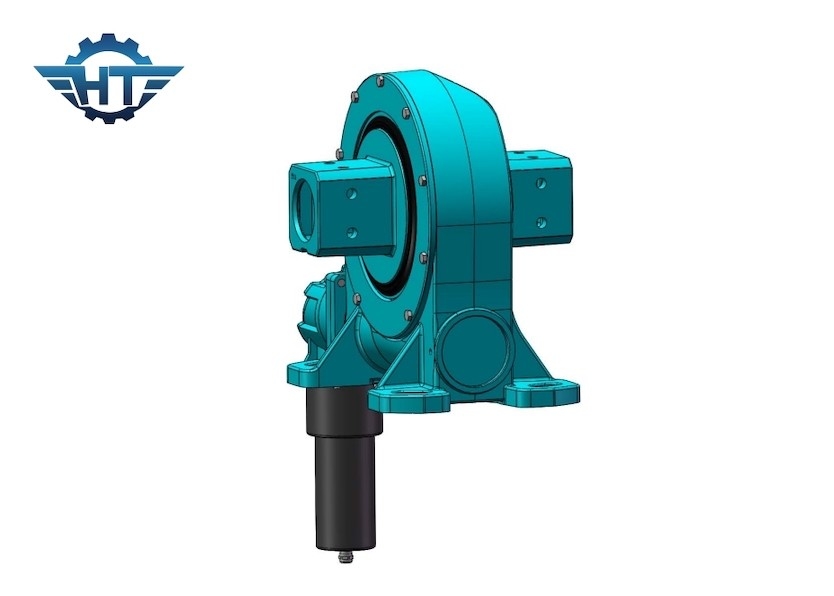

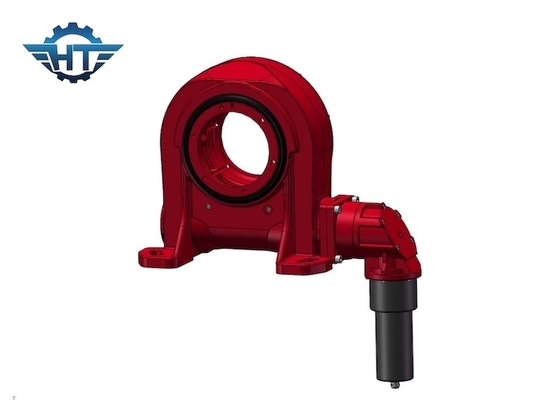

VE9 Vertical Worm Gear Slew Drive พร้อมตัวเรือนสำหรับระบบติดตามแสงอาทิตย์
หนอนเกียร์ Slew Driveคำอธิบาย
ไดรฟ์แกว่งคือการปรับปรุงกลไกไดรฟ์หนอนสำหรับการใช้งานที่จำเป็นต้องรักษาแรงบิดในการหมุนและโหลดไว้ในกระปุกเกียร์เดียวกันHangtuo เป็นผู้ผลิตที่เชี่ยวชาญในการผลิตและจำหน่ายไดรฟ์แกว่ง โดยให้บริการไดรฟ์แกว่งที่ปรับแต่งได้ มีคุณภาพสูง และมีราคาที่แข่งขันได้เราจะทำงานร่วมกับคุณตั้งแต่การออกแบบไปจนถึงการใช้งานเพื่อให้เกิดความพึงพอใจสูงสุด
ข้อมูลทางเทคนิคของ VE รุ่น Slewing Drive
|
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE |
||||||||||||
|
แบบอย่าง |
แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดถือ (Nm) |
แรงบิดเอียง (Nm) |
โหลดตามแนวแกน (kN) |
โหลดเรเดียล (kN) |
อัตราส่วน |
ความแม่นยำ (องศา) |
ความแม่นยำ |
IP |
อุณหภูมิในการทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
|
3" |
600 |
1800 |
1500 |
22 |
15 |
31:1 |
40% |
≤0.10 |
66 |
-40～+120 |
ใช่ |
12กก. |
|
5" |
800 |
9200 |
5000 |
16 |
27 |
37:1 |
40% |
≤0.10 |
66 |
-40～+120 |
ใช่ |
18กก. |
|
7" |
1750 |
13200 |
7000 |
34 |
58 |
57:1 |
40% |
≤0.10 |
66 |
-40～+120 |
ใช่ |
32กก. |
|
8" |
2250 |
20400 |
11200 |
50 |
80 |
51:1 |
40% |
≤0.10 |
66 |
-40～+120 |
ใช่ |
28กก. |
|
9" |
4300 |
30800 |
16000 |
60 |
130 |
61:1 |
40% |
≤0.10 |
66 |
-40～+120 |
ใช่ |
52กก. |
|
12" |
5600 |
40560 |
25000 |
77 |
190 |
78:1 |
40% |
≤0.10 |
66 |
-40～+120 |
ใช่ |
65กก. |
|
14" |
6750 |
44200 |
48000 |
110 |
230 |
85:1 |
40% |
≤0.10 |
66 |
-40～+120 |
ใช่ |
88 กก. |
|
17" |
9460 |
53040 |
67000 |
142 |
390 |
102:1 |
40% |
≤0.10 |
66 |
-40～+120 |
ใช่ |
135 กก. |
|
21" |
16000 |
65000 |
89000 |
337 |
640 |
125:1 |
40% |
≤0.10 |
66 |
-40～+120 |
ใช่ |
192 กก. |
|
25" |
21450 |
89000 |
112000 |
476 |
950 |
150:1 |
40% |
≤0.10 |
66 |
-40～+120 |
ใช่ |
251 กก. |
ข้อดี
1. ความเป็นโมดูล
เนื่องจากการผสานรวมของไดรฟ์โรตารีในระดับสูง ผู้ใช้จึงไม่จำเป็นต้องซื้อและประมวลผลแต่ละชิ้นส่วนของส่วนประกอบที่ประกอบขึ้นเป็นอุปกรณ์หมุน และลดขั้นตอนการเตรียมการในช่วงเริ่มต้นของการผลิตผลิตภัณฑ์ในระดับหนึ่ง ส่งผลให้ผลิตภาพแรงงานดีขึ้นอย่างมาก
2. ความปลอดภัย
ตัวขับเฟืองตัวหนอนที่มีลักษณะการล็อคตัวเองแบบย้อนกลับ สามารถบรรลุการล็อคตัวเองแบบย้อนกลับ ที่สามารถขับเคลื่อนโดยตัวหนอนเท่านั้น และไม่สามารถขับเคลื่อนด้วยเฟืองตัวหนอนคุณลักษณะนี้ช่วยให้สามารถใช้ไดรฟ์แบบหมุนได้อย่างกว้างขวางในการยก งานทางอากาศ และอุปกรณ์อื่น ๆ ในขณะที่ปรับปรุงโฮสต์ของเนื้อหาทางวิทยาศาสตร์และเทคโนโลยี แต่ยังช่วยเพิ่มความเสถียรของปัจจัยด้านความปลอดภัยในการทำงานและการดำเนินงานของโฮสต์Slew ไดรฟ์กับผลิตภัณฑ์โรตารี่แบบดั้งเดิม เมื่อเทียบกับการติดตั้งง่าย ง่ายต่อการรักษา ในระดับที่มากขึ้น ประหยัดพื้นที่สำหรับการติดตั้ง
3. ลดความซับซ้อนของการออกแบบโฮสต์
เมื่อเทียบกับไดรฟ์เกียร์แบบดั้งเดิม ไดรฟ์เฟืองตัวหนอนสามารถมีอัตราส่วนการลดลงค่อนข้างมาก ในบางกรณี โฮสต์สามารถบันทึกชิ้นส่วนลด เพื่อลดต้นทุนการจัดซื้อสำหรับลูกค้า แต่ยัง ลดอัตราความล้มเหลวของโฮสต์ได้อย่างมาก
แอปพลิเคชั่น
สนามผลิตไฟฟ้าโซลาร์เซลล์
การผลิตไฟฟ้าจากเซลล์แสงอาทิตย์เป็นสาขาที่สำคัญและใช้กันอย่างแพร่หลายของโรตารีไดรฟ์โมดูลโซลาร์เซลล์พลังงานแสงอาทิตย์พร้อมไดรฟ์แบบหมุนเป็นส่วนประกอบที่หมุนสามารถปรับมุมการหมุนและมุมเงยของโฮสต์ได้อย่างแม่นยำตามตำแหน่งต่างๆ ของดวงอาทิตย์ในระหว่างวัน เพื่อให้แผงโซลาร์เซลล์อยู่ในมุมรับที่ดีที่สุดเสมอ
