จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีอี5" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบอย่าง: | วีอี5" | วัสดุ: | QT |
|---|---|---|---|
| การทำงาน: | ลดความเร็ว เพิ่มแรงบิด | ได้รับการรับรอง: | ISO, CE |
| การป้องกัน: | แบบปิด IP66 | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| การรับประกัน: | 5~10 ปี | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
| เน้น: | ตัวลดไดรฟ์ Slewing ขนาดกะทัดรัด,IP66 ซีลไดรฟ์ Solar Slew,ไดรฟ์ Solar Slew แกนเดี่ยวขนาด 25 นิ้ว |
||

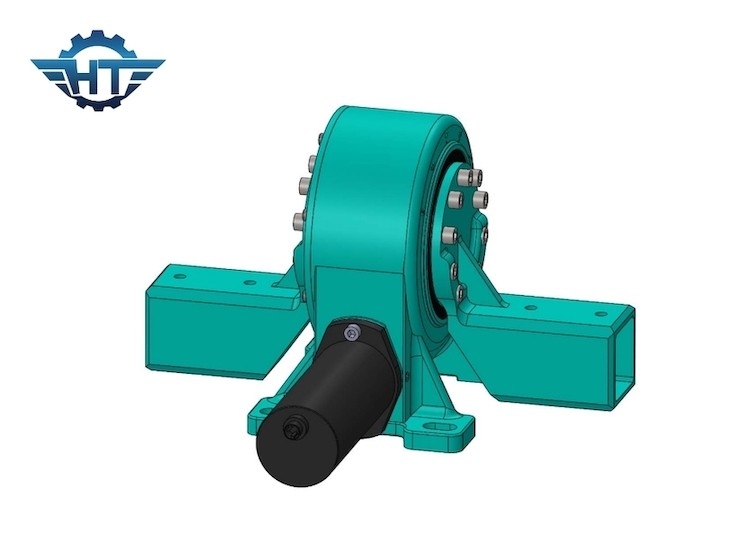

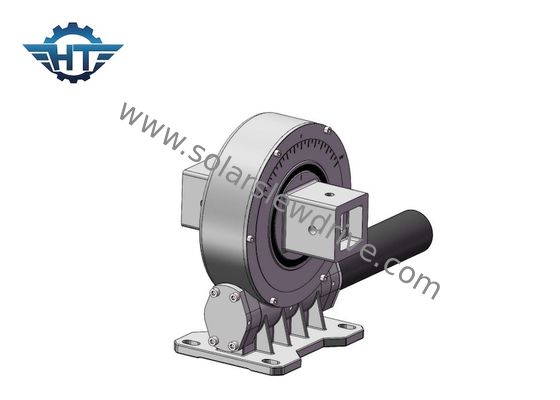

IP66 ซีลและตัวลดแรงขับ Slewing ขนาดกะทัดรัดสำหรับระบบติดตามแสงอาทิตย์แบบแกนเดี่ยว
ตัวลดไดรฟ์ Slewing ขนาดกะทัดรัดคำอธิบาย
ไดรฟ์แกว่งคือกระปุกเกียร์ที่ออกแบบมาเป็นพิเศษเพื่อรองรับโหลดโมเมนต์ในแนวแกน แนวรัศมี และแนวเอียง ในขณะที่ให้แรงบิดเอาต์พุตในการหมุนสูงในการใช้งานที่แตกต่างกัน ไดรฟ์แกว่งอาจเรียกว่าไดรฟ์แกว่งไดรฟ์เกียร์หนอน ไดรฟ์แกว่ง แบริ่งป้อมปืน ไดรฟ์หนอน หน่วยโรตารี่ และอื่น ๆ
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดถือ (Nm) | แรงบิดเอียง (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ความแม่นยำ (องศา) | ความแม่นยำ (°) | IP | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | ใช่ | 12กก. |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | ใช่ | 18กก. |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | ใช่ | 32กก. |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | ใช่ | 28กก. |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | ใช่ | 52กก. |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | ใช่ | 65กก. |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | ใช่ | 88 กก. |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | ใช่ | 135 กก. |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | ใช่ | 192 กก. |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | ใช่ | 251 กก. |
ข้อดี
ไดรฟ์แกว่งเป็นทางเลือกที่มีประสิทธิภาพและคุ้มค่าสำหรับระบบเกียร์ธรรมดาข้อดีของมันรวมถึง:
ความหนาแน่นพลังงานสูง: ในขณะที่วงแหวนแกว่งมักใช้เพื่อสร้างการหมุนรอบวงสวิง เทคโนโลยีการขับเคลื่อนการแกว่งนั้นใช้ความจุของวงแหวนรอบหมุนภายในในขณะที่แนะนำระบบขับเคลื่อนในตัวผ่านเฟืองตัวหนอนเมื่อเทียบกับวงแหวนและปีกนกมาตรฐาน อัตราส่วนความเร็วและการลดสามารถควบคุมได้ดีกว่าผ่านการออกแบบเฟืองตัวหนอน
ประหยัดพื้นที่: ไดรฟ์ Slewing สามารถประหยัดพื้นที่ได้มากในระนาบแนวตั้ง เนื่องจากไม่จำเป็นต้องใช้กระปุกเกียร์เพิ่มเติมสำหรับการลดความเร็ว
การปกป้องส่วนประกอบภายใน: ในสภาพแวดล้อมที่ไม่เอื้ออำนวย ไดรฟ์แกว่งของตัวเรือนแบบปิดจะปกป้องส่วนประกอบภายในจากเศษซากและการปนเปื้อนด้วยโซลูชันการปิดผนึกที่แตกต่างกัน
Plug and Play: เมื่อสวิงไดรฟ์เข้าที่และเชื่อมต่อกับแหล่งพลังงานแล้ว ก็สามารถรวมและติดตั้งเข้ากับระบบใดก็ได้
ปรับแต่งได้: ไดรฟ์ Slewing สามารถปรับแต่งให้เหมาะกับการใช้งานได้ เช่น การรวมมอเตอร์ขับเคลื่อนหลายตัวเพื่อเพิ่มแรงบิดสองเท่า
แอปพลิเคชั่น
ไดรฟ์ Slewing สามารถพบได้ในหลาย ๆ แอปพลิเคชัน ได้แก่ :
อุปกรณ์ก่อสร้าง
ตัวติดตามพลังงานแสงอาทิตย์พลังงานทดแทน
กังหันลม
สแครชและตัวกำหนดตำแหน่งการเชื่อม
อุปกรณ์บรรจุภัณฑ์และบรรจุภัณฑ์
สายการประกอบ
แพลตฟอร์มทางอากาศ
รถบรรทุกสูญญากาศ
การขนส่งสาธารณะ ฯลฯ
