จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีเอ9" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~380/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบอย่าง: | 9 นิ้ว | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | ความแม่นยำ: | น้อยกว่า 0.1 องศา |
| คนขับรถ: | มอเตอร์ไฟฟ้ากระแสตรง | พิมพ์: | ติดตั้งในแนวตั้ง |
| แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์แรงบิดสูง | สี: | ตามที่ขอ |
| เน้น: | ไดรฟ์แบริ่ง Solar Slew ขนาด 9 นิ้ว,ไดรฟ์แบริ่ง Solar Slew แนวตั้ง,ไดรฟ์ Solar Slew ที่มีแรงบิดสูง |
||

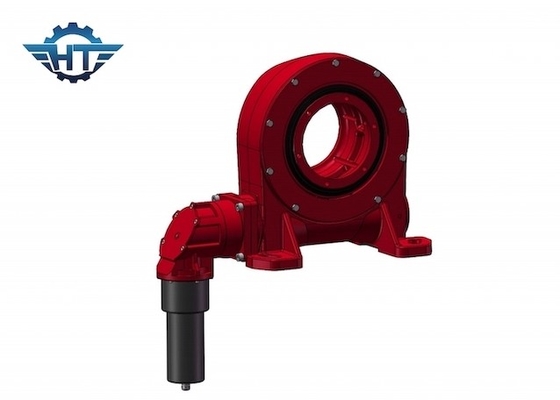

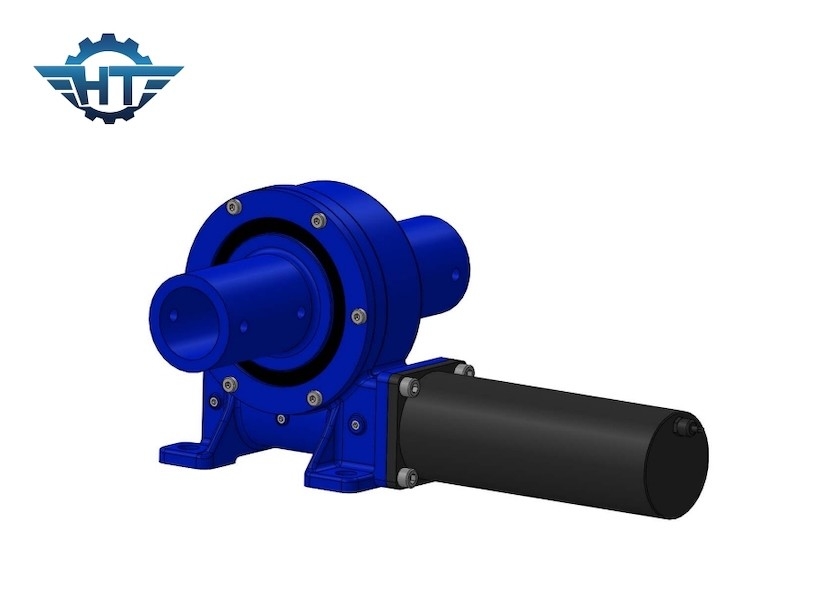

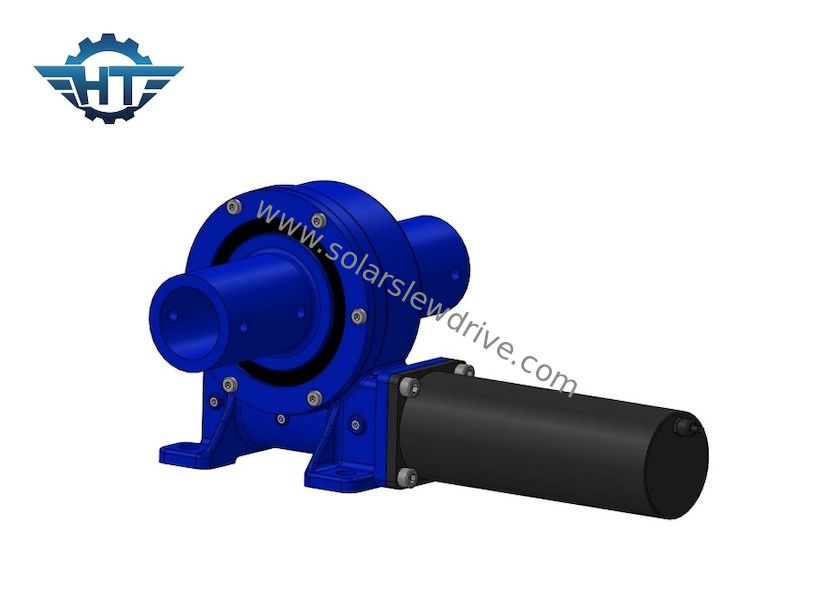

ไดรฟ์แบริ่งแกว่งแนวตั้ง 9 นิ้วสำหรับระบบติดตามแสงอาทิตย์ที่มีแรงบิดสูง
คำอธิบายไดรฟ์แบริ่งแกว่งแนวตั้ง
ไดรฟ์แกว่งแบบหมุนใช้งานง่ายและติดตั้งเพื่อประหยัดพื้นที่ ขั้นแรกให้พิจารณาว่าพารามิเตอร์ต่างๆ เช่น ตลับลูกปืนแนวรัศมีของเพลาและโมเมนต์พลิกกลับเหมาะสมหรือไม่ประการที่สอง เพื่อให้แน่ใจว่าผลิตภัณฑ์มีอายุการใช้งานปกติ ความเร็วเอาต์พุตของไดรฟ์แกว่งแบบหมุนจะต้องไม่เกิน 3 รอบ
พารามิเตอร์ของ VE Series
| แบบอย่าง | อัตราส่วน | พิกัดเอาท์พุทแรงบิด(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน(กิโลนิวตัน) | โหลดรัศมี(กิโลนิวตัน) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5,000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
แอปพลิเคชัน
สามารถใช้อุปกรณ์ขับเคลื่อนการแกว่งได้ในทุกโอกาสที่จำเป็นต้องหมุนเต็มวงกลมในเวลาเดียวกับที่ต้องการเปลี่ยนความเร็วเมื่อจำเป็นต้องตระหนักถึงการส่งกำลังของแรงบิดที่มากขึ้น การส่งผ่านการเคลื่อนไหวที่มีความแม่นยำสูงขึ้น หรือการเลือกกลไกที่ต้องการโครงสร้างตัวเครื่องที่กะทัดรัดและความสมบูรณ์สูง อุปกรณ์ขับเคลื่อนแบบแกว่งคือทางออกการใช้งานทั่วไปมักจะเป็นโครงสร้างแบบหมุนวงกลมเต็มวงของเครื่องจักรวิศวกรรมและการก่อสร้าง เช่นเดียวกับพลังงานแสงอาทิตย์ พลังงานลม และเครื่องจักรติดตามอัตโนมัติระยะยาวต่างๆง่ายต่อการดำเนินการควบคุมแบบดิจิตอล ดังนั้นจึงมีการใช้งานมากมายในด้านหุ่นยนต์อุตสาหกรรม
การใช้งานรวมถึงตัวติดตามพลังงานแสงอาทิตย์ กังหันลม เครนรถบรรทุก ลิฟต์คน อุปกรณ์ยูทิลิตี้ อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน อุปกรณ์จัดการยาง รถขุด ลิฟต์ยานยนต์และกังหันลม จาน เสาอากาศรับสัญญาณดาวเทียม เป็นต้น
