สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HANGTUO |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | วีอี5" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | 145~226 USD/PC |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~30 วัน |
สามารถในการผลิต: | 12000 ชิ้น/ปี |
พิมพ์: | แกว่งไดรฟ์ | วัสดุ: | เหล็กหล่อ |
---|---|---|---|
แอปพลิเคชัน: | ระบบติดตามพลังงานแสงอาทิตย์ของมอเตอร์ไฟฟ้า | การรับประกัน: | 10 ปี |
สี: | ความต้องการของลูกค้า | ขนาด: | 3 นิ้ว - 25 นิ้ว |
เครื่องยนต์: | 24v | ลักษณะเฉพาะ: | อายุยืน |

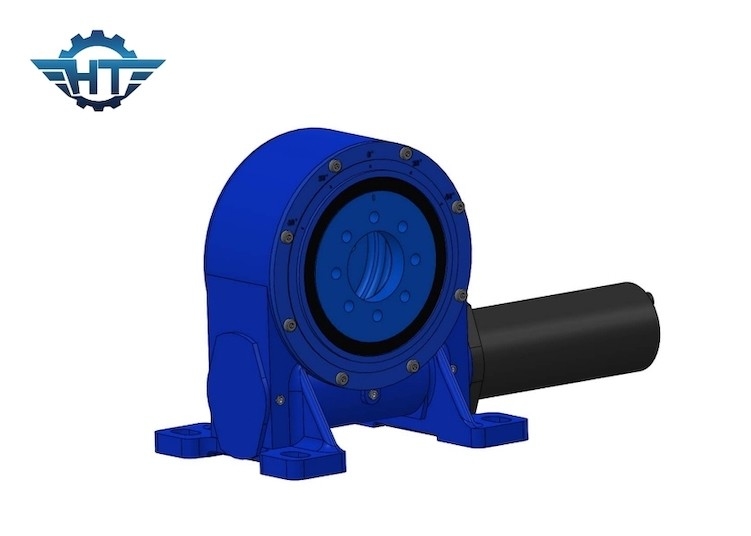

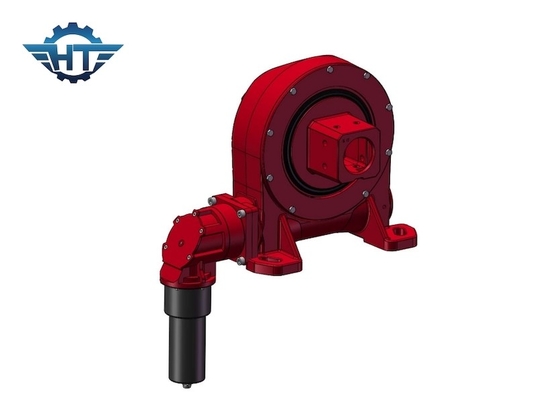

ไดรฟ์เกียร์หนอนแกนเดี่ยวสำหรับระบบติดตามพลังงานแสงอาทิตย์มอเตอร์ไฟฟ้า 24vdc
Worm Gear Slewing Drive คำอธิบาย
เนื่องจากการใช้แบริ่งแกว่งและโครงสร้างหนอนวงแหวน ตัวลดแบบโรตารี่สามารถบรรลุการสัมผัสหลายฟัน และมีลักษณะของแรงบิดในการส่งขนาดใหญ่และการทำงานที่มั่นคงมันสามารถทนต่อแรงในแนวรัศมีและแนวแกนขนาดใหญ่และโมเมนต์พลิกกลับที่แข็งแกร่ง(ความสามารถในการต้านทานลม) มีการใช้กันอย่างแพร่หลายในระบบติดตามการผลิตไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์และอุตสาหกรรมพลังงานใหม่อื่น ๆ ของลูกค้าในประเทศและต่างประเทศ
ปัจจุบันผลิตภัณฑ์มี 11 รุ่นตั้งแต่เส้นผ่านศูนย์กลาง 1 นิ้วถึงเส้นผ่านศูนย์กลาง 25 นิ้ว และมากกว่า 60 รุ่น ซึ่งสามารถตอบสนองความต้องการของรูปแบบต่างๆ ของเซลล์แสงอาทิตย์ โฟโตอิเล็กทริก โฟโตเทอร์มอลทั่วไป และการติดตามที่แม่นยำ
พารามิเตอร์ประสิทธิภาพการทำงานของไดรฟ์ Slew แนวตั้ง
แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13กก. |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18กก. |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28กก. |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35กก. |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51กก. |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61กก. |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก. |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก. |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กก. |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
แอปพลิเคชัน
ไดรฟ์แกว่งส่วนใหญ่ใช้ในการผลิตไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์ระบบติดตามแกนเดี่ยวและสองแกน เครื่องจักรก่อสร้าง เครื่องจักรท่าเรือ และสถานีพลังงานลมขนาดเล็ก การติดตามเรดาร์ดาวเทียมและสาขาอื่น ๆ
