จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HANGTUO |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีเอ9" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | 200~380 USD/PC |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~30 วัน |
| สามารถในการผลิต: | 12000 ชิ้น/ปี |
| พิมพ์: | ไดรฟ์แกว่ง | วัสดุ: | 42CRMN หรือ 50Mn |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบไฟฟ้าพลังงานแสงอาทิตย์ | การรับประกัน: | 10 ปี |
| สี: | ลูกค้าต้องการ | ขนาด: | 3 นิ้ว - 25 นิ้ว |
| เครื่องยนต์: | 24VDC/220VAC | คุณสมบัติ: | อายุยืน |
| เน้น: | กล่องเกียร์ไดรฟ์ Slewing ที่แนบมา,กล่องเกียร์ไดรฟ์ Solar Slewing แบบล็อคตัวเอง,กระปุกเกียร์ไดรฟ์ Slewing 25 นิ้ว |
||

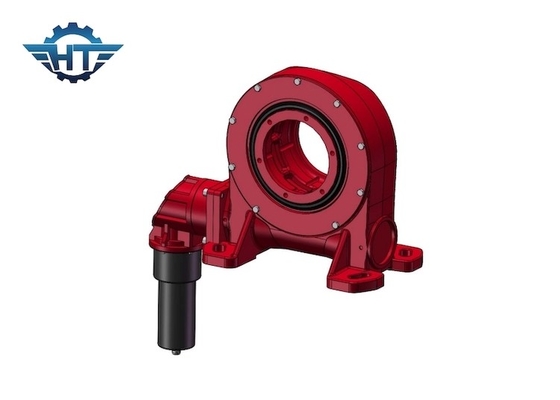

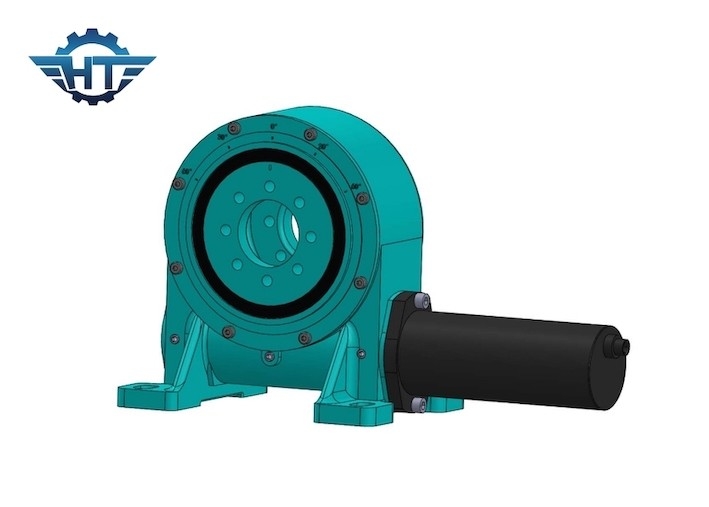

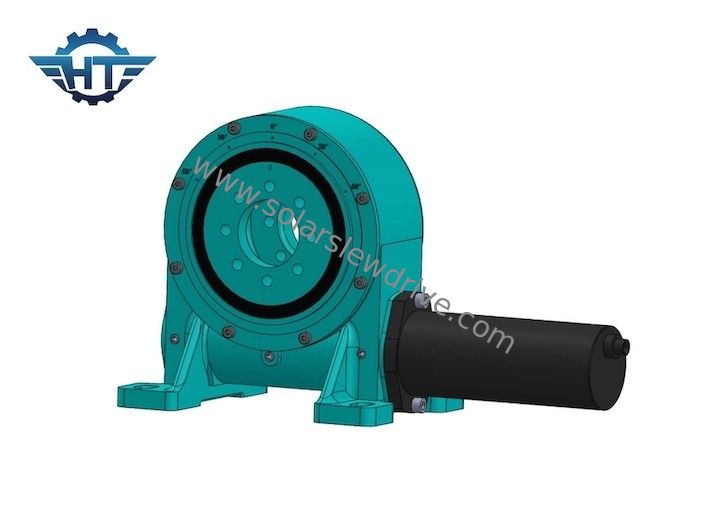

กล่องเกียร์ไดรฟ์แกว่งแบบปิดสำหรับระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวแบบล็อคตัวเอง
ไดรฟ์ Slewing ที่แนบมาคำอธิบาย
กระปุกเกียร์ดาวเคราะห์แกนเดี่ยวแนวตั้ง การใช้งานของไดรฟ์แกว่งส่วนใหญ่สำหรับเครนกว้าน เครนดาดฟ้าเลื่อน การออกแบบเครื่องกว้านเครน ไดรฟ์แกว่งของรถขุด เพื่อการกระจายแรงบิดตามสัดส่วน
ยิ่งไปกว่านั้น ไดรฟ์แกว่งของเรายังมีมอเตอร์ไฮดรอลิก การกำหนดค่ามอเตอร์ไฟฟ้าเรามีชุดกระปุกเกียร์ทุกขนาดเพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า
พารามิเตอร์ประสิทธิภาพของไดรฟ์ Slew แนวตั้ง
| แบบอย่าง | อัตราส่วน | พิกัดเอาท์พุทแรงบิด(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน(กิโลนิวตัน) | โหลดรัศมี(กิโลนิวตัน) | ประสิทธิภาพ | ความแม่นยำ(°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5,000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
คุณสมบัติ
1. หมุน ±60° หยุดด้านในเพื่อความปลอดภัยของระบบ
2. เชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ผู้ผลิตได้ตั้งค่าการกวาดล้างไว้ก่อนที่โรงงานแล้ว ไม่จำเป็นต้องปรับเมื่อทำการติดตั้ง
4. มีการเติมจาระบีก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การออกแบบที่กะทัดรัดและประหยัดพื้นที่
6. เกียร์เป็นแบบล็อคเอง ไม่ต้องเหยียบเบรค
7. วิธีการสตาร์ทและหยุดที่ง่ายและคล่องแคล่ว
8. แรงบิดในการเอียงสูงเหมาะสำหรับการติดตั้งในแนวนอน
แอปพลิเคชัน
มีการใช้ไดรฟ์ Slew ทั่วโลกขอบเขตการใช้งานมีดังนี้: ใช้เป็นเกียร์บังคับเลี้ยวในเกียร์เคลื่อนที่ของเครนและ
รถขนย้ายสำหรับงานหนัก ในแท่นยก ในกริปเปอร์ ที่คีบ และอุปกรณ์หมุนอื่นๆ ในภาคเครื่องจักรก่อสร้าง
ระบบติดตามแสงอาทิตย์ พลังงานลม จาน เสาอากาศรับสัญญาณดาวเทียม เป็นต้น
