สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SE12“ |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~1600/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~45 วัน |
เงื่อนไขการชำระเงิน: | แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน |
สามารถในการผลิต: | 500 ชิ้นต่อเดือน |
วัสดุ: | 50Mn, 42CrMo | ล็อคตัวเอง: | ใช่ |
---|---|---|---|
แรงบิดเอียง: | 54.4 กิโลนิวตันเมตร | ถือแรงบิด: | 40.5 กิโลนิวตันเมตร |
แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์แบบแกนเดี่ยว | ไซต์การติดตั้ง: | กลางแจ้ง |
บรรจุภัณฑ์: | ไม้อัด | เครื่องยนต์: | มอเตอร์ไฟฟ้ากระแสตรง |
แสงสูง: | ไดรฟ์แกว่งโซลาร์ที่อยู่อาศัยแบบปิด,SE12 โซลาร์แกว่งไดรฟ์แกนเดี่ยว,SE12 โซลาร์ติดตามระบบแกว่งไดรฟ์ |

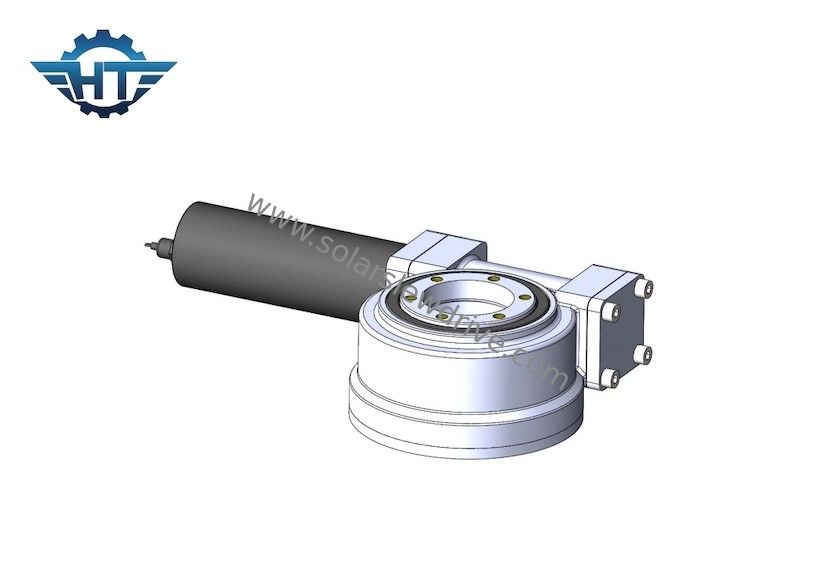

SE12 ไดรฟ์แกว่งที่อยู่อาศัยแบบปิดสำหรับระบบติดตามแสงอาทิตย์แบบแกนเดี่ยว
คำอธิบายไดรฟ์แกว่ง
เรานำเสนอคุณภาพไดรฟ์แกว่งปิดล้อมออกแบบมาเป็นพิเศษสำหรับแท่นทำงานทางอากาศและเครื่องจักรก่อสร้างของเราไดรฟ์แกว่งปิดล้อมอุปกรณ์ยังใช้กันอย่างแพร่หลายใน PV, CPV, STP, CSPแสงอาทิตย์แอพพลิเคชั่นระบบติดตาม
เราใช้กระบวนการทดสอบคุณภาพผลิตภัณฑ์ที่ซับซ้อน ดำเนินการควบคุมคุณภาพโดยรวมตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป แต่ละกระบวนการจะได้รับการตรวจสอบโดยผู้ตรวจสอบที่เชี่ยวชาญพร้อมวิธีทดสอบอุปกรณ์ตรวจจับ
พารามิเตอร์ของ SE Series
แบบอย่าง | อัตราส่วน | พิกัดเอาท์พุทแรงบิด(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน(กิโลนิวตัน) | โหลดรัศมี(กิโลนิวตัน) | ประสิทธิภาพ | ความแม่นยำ(°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
1” | 32:1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
7” | 57:1 | 2543 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
การทดสอบไดรฟ์แกว่ง
เราสามารถทำการทดสอบอายุการใช้งานของไดรฟ์แกว่งได้ ไดรฟ์แกว่งจะหมุนบนเครื่องมือทดสอบพร้อมกับโหลดตามแนวแกน โหลดในแนวรัศมี และโมเมนต์การเอียงของลูกค้าWorm, Gears, Bolt และชุดประกอบได้รับการประเมินจากหลายปัจจัยที่สามารถส่งผลกระทบต่อประสิทธิภาพการทำงาน รวมถึงความแข็งแรงและความสมบูรณ์ โหลดและความเร็ว แรงบิดและการสั่นสะเทือน ลักษณะทางโลหะวิทยาและมิติ และผลกระทบต่อสิ่งแวดล้อมสามารถดำเนินการทดสอบอื่นๆ ได้ตามความต้องการของลูกค้า เพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดเฉพาะที่กำหนดเอง และวิเคราะห์ความล้มเหลวและการสึกหรอ
การทดสอบวงจรชีวิตช่วยยืนยันว่าการเปลี่ยนแปลงส่วนประกอบ วัสดุ หรือกระบวนการผลิตจะไม่ส่งผลเสียต่อคุณลักษณะของตลับลูกปืนและตัวหนอนการทดสอบอายุการใช้งานของไดรฟ์ slewing ไม่ใช่แค่การคำนวณทางทฤษฎีเท่านั้น แต่จะต้องได้รับการพิสูจน์ในการทดสอบอย่างละเอียดถี่ถ้วน
