สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE8" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~380/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~45 วัน |
เงื่อนไขการชำระเงิน: | แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน |
สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
พิมพ์: | VE8 แกนเดียว | วัสดุ: | 42CrMo หรือ 50Mn |
---|---|---|---|
การรับประกัน: | 5 ~ 10 ปี | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ PV | เครื่องยนต์: | มอเตอร์24VDC |
สี: | ลูกค้าต้องการ | ชีวิตภาคสนาม: | 30 ปี |
แสงสูง: | VE 8 "Solar Slew Drive,Solar Slew Drive ระบบติดตาม PV,Solar Slew Drive 25 นิ้ว |

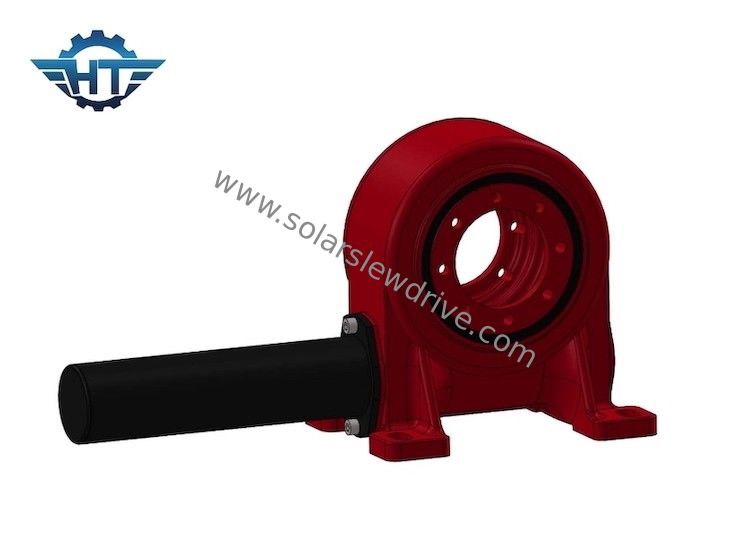

VE8" Slew Drive พร้อมมอเตอร์เกียร์ 24VDC สำหรับระบบติดตามแสงอาทิตย์ PV
VE8" สลิวไดรฟ์คำอธิบาย
ไดรฟ์แกว่งเป็นผลิตภัณฑ์ที่ปรับเปลี่ยนได้สูงนอกจากนี้ยังมีความต้านทานแรงกระแทกสูง ประสิทธิภาพอายุการใช้งานยาวนาน การหมุนที่ราบรื่น การปกป้องตลับลูกปืน และตัวเลือกไดรฟ์แบบซีลไดรฟ์แกว่งของ Hangtuo ใช้เทคโนโลยีที่มีความแม่นยำซึ่งให้อัตราทดสูงในการเข้าเกียร์ขั้นตอนเดียวตลับลูกปืนและเฟืองถูกประกอบเข้าด้วยกันเป็นตัวเรือนทรงเตี้ย ยึดได้เอง และพร้อมติดตั้งเรามีความสามารถในการจัดหาโซลูชันแบบกำหนดเองสำหรับแอปพลิเคชันเฉพาะ
ข้อมูลทางเทคนิค
แบบอย่าง | อัตราส่วน | พิกัดเอาท์พุทแรงบิด (Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (กิโลนิวตัน) | โหลดรัศมี (กิโลนิวตัน) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
5" | 37:1 | 800 | 5,000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
แอพพลิเคชั่น
ผลิตภัณฑ์ของเราประกอบด้วยไดรฟ์แกว่งและส่วนประกอบที่เกี่ยวข้อง ซึ่งส่วนใหญ่จะนำไปใช้ในระบบติดตามแสงอาทิตย์แบบแกนเดียวหรือสองแกน ยานพาหนะก่อสร้าง เครื่องจักรท่าเรือ ยานพาหนะโมดูลาร์ และระบบพลังงานลมขนาดเล็กพวกเขากำลังได้รับเลือกจากลูกค้าทั้งในประเทศและต่างประเทศสำหรับระบบติดตามความร้อนจากแสงอาทิตย์ PV/CPV/CSP เนื่องจากการรวมวงแหวนแกว่งกับเพลาหนอนนาฬิกาทราย ซึ่งให้สัมผัสฟันมากขึ้น เพิ่มแรงบิดของไดรฟ์ และการหมุนที่นุ่มนวลขึ้นมีขนาดแตกต่างกันตั้งแต่ 3 นิ้วถึง 25 นิ้ว โดยมีรุ่นมากกว่า 60 รุ่นเพื่อตอบสนองความต้องการในการติดตามทั้งแบบปกติและแม่นยำในฟิลด์การติดตาม PV, CPV, CSP และพลังงานความร้อนจากแสงอาทิตย์
