สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HANGTUO |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE5" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 บาท |
---|---|
ราคา: | 145~226 USD/PC |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~30 วัน |
สามารถในการผลิต: | 12,000 ชิ้น / ปี |
ประเภทเกียร์: | เกียร์ล็อคตัวเองแนวนอน | การใช้งาน: | ระบบติดตามแสงอาทิตย์แบบเอียง |
---|---|---|---|
พลังงาน: | 24V หรือ 48V DC | อุณหภูมิการทํางาน: | -30℃~+80℃ |
หมุน: | การหมุน ± 65° | การฉีดจาระบี: | ภายใน 5 ปี |
ตัวเข้ารหัส: | ไม่จําเป็น | ประเภทของฟัน: | ฟันเฟือง |
แสงสูง: | กล่องเกียร์การขับเคลื่อนแกนเดียว,PV การติดตั้ง ระบบสล็อตกล่องการขับเคลื่อน,เครื่องยนต์ไฟฟ้า กล่องเกียร์การขับเคลื่อน |

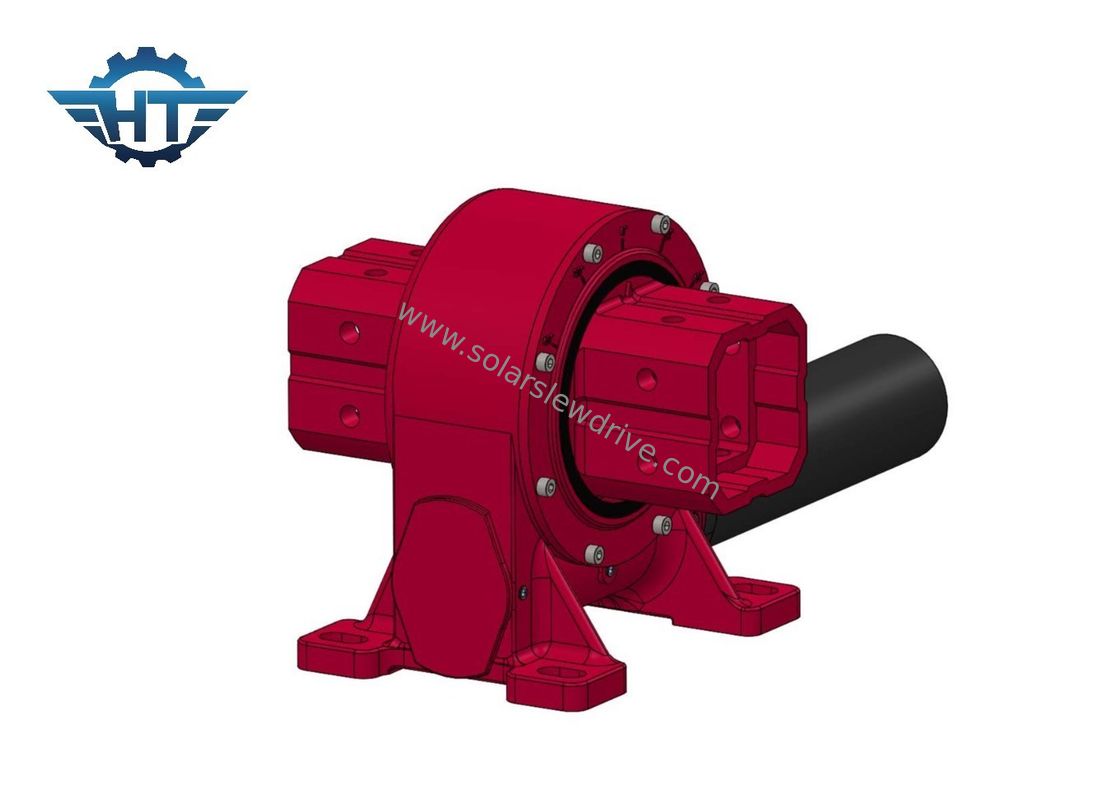

กล่องเกียร์การขับเคลื่อนสลิวแกนเดียวที่มีมอเตอร์ไฟฟ้าสําหรับระบบติดตามการติดตั้ง PV
กล่องเกียร์การขับเคลื่อน คําอธิบาย
กล่องเกียร์ขับเคลื่อนที่หมุนสําหรับระบบติดตามแสงอาทิตย์ เป็นองค์ประกอบที่สําคัญที่ทําให้แผ่นแสงอาทิตย์สามารถติดตามเส้นทางของแสงอาทิตย์ตลอดทั้งวันนี่คือการอธิบายรายละเอียดของลักษณะและฟังก์ชันของมัน. มันถูกออกแบบเพื่อให้ผลักดันแรงป้อนสูงในการหมุนแผ่นแสงอาทิตย์อย่างราบรื่น. นี้ทําให้แน่ใจว่าแผ่นสามารถติดตามการเคลื่อนไหวของแสงอาทิตย์อย่างมีประสิทธิภาพ, ยิ่งการจับพลังงานตลอดทั้งวัน.
เรายังมีกล่องเกียร์สําหรับระบบติดตามแสงอาทิตย์ รองรับการเคลื่อนไหวสองแกนทําให้แผ่นพลังแสงอาทิตย์สามารถติดตามการเคลื่อนไหวของดวงอาทิตย์จากตะวันออกไปตะวันตกทุกวัน (การติดตาม azimuth) และการเคลื่อนไหวของภาคเหนือไปใต้ตามฤดูกาล (การติดตามความสูง)วิธีนี้ทําให้การจับพลังงานสูงสุด โดยการปรับปรุงมุมการตกระหว่างรังสีดวงอาทิตย์และแผ่นแสงอาทิตย์
ปริมาตรการทํางานของการขับเคลื่อนสลิวแนวตั้ง
รุ่น | อัตราส่วน | ทอร์คการออกกําลังปริมาณ | ทอมป์เลน | ภาระแกน | อุตสาหะ | ทอร์คการยึด | ประสิทธิภาพ | ความแม่นยํา | การล็อคตัวเอง | น้ําหนัก |
N.m | N.m | kN | kN | N.m | ระดับ | ใช่ | กก | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13 กิโลกรัม |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18 กิโลกรัม |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28 กิโลกรัม |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35 กิโลกรัม |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51 กิโลกรัม |
12 นิ้ว | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61 กิโลกรัม |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กิโลกรัม |
17 นิ้ว | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กิโลกรัม |
21 นิ้ว | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กิโลกรัม |
25 นิ้ว | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
กล่องเกียร์ขับเคลื่อนสวิงมีให้เลือกในขนาดต่าง ๆ อัตราแลกเปลี่ยนและการติดตั้งเพื่อรองรับขนาดแผ่นพลังแสงอาทิตย์และความต้องการของระบบที่แตกต่างกันตัวเลือกการปรับแต่งอาจรวมถึงชนิดของมอเตอร์ที่แตกต่างกัน, เครื่องรหัสและคุณสมบัติการป้องกันที่ปรับแต่งขึ้นเพื่อการใช้งานเฉพาะเจาะจงและความสอดคล้องกับระบบควบคุม ทําให้มันเป็นองค์ประกอบที่จําเป็นในระบบการผลิตพลังงานแสงอาทิตย์.
