จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE9 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | 9 นิ้ว | อัตราทดเกียร์: | 61: 1 |
|---|---|---|---|
| อย่างมีประสิทธิภาพ: | 40% | ประเภท: | แกนคู่ |
| ใบสมัคร: | พลังงานแสงอาทิตย์ | บริการ OEM: | ที่มีจำหน่าย |
| สถานที่กำเนิด: | ฉางโจว, จีน | คนขับรถ: | มอเตอร์ 24vdc |
| แสงสูง: | มอเตอร์ไดรฟ์ฆ่าเกียร์แหวนแกว่ง,slewing ring gear |
||

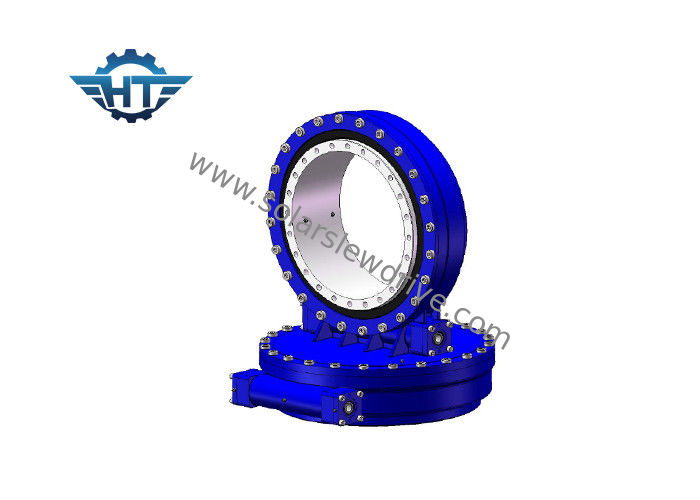

SDE9 50Mn / 42CrMo Material Dual Axis Solar Tracker พร้อมมอเตอร์ไฟฟ้า 24VDC ของดาวเคราะห์
คำอธิบาย
ไดรฟ์แกว่งเป็นกระปุกเกียร์ที่สามารถรับโหลดตามแนวรัศมีและแนวแกนได้อย่างปลอดภัยรวมทั้งส่งแรงบิดสำหรับการหมุนการหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนด้วยกันไดรฟ์แบบสวิงทำโดยการผลิตเกียร์แบริ่งซีลตัวเรือนมอเตอร์และส่วนประกอบเสริมอื่น ๆ และประกอบเข้ากับกระปุกเกียร์สำเร็จรูป
Slewing drive ถูกนำไปใช้อย่างแพร่หลายในรถพ่วงแบบแยกส่วนเครนอุปกรณ์จับไม้แพลตฟอร์มการทำงานทางอากาศระบบโซลาร์แทร็กระบบพลังงานลมเป็นต้น
ไดรฟ์แบบแกว่งเหมาะสำหรับพื้นที่ละติจูดสูงและความสามารถในการผลิตไฟฟ้าจะเพิ่มขึ้นมากกว่า 35% ซึ่งช่วยเพิ่มประสิทธิภาพของระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ได้อย่างมีนัยสำคัญ
สำหรับระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวในแนวนอนเพลาหลักของแผงโซลาร์เซลล์จะปรับมุมเพื่อติดตามมุมที่ลดลงอย่างแม่นยำไดรฟ์แกว่งชนิดนี้ใช้กับพื้นที่ละติจูดต่ำเท่านั้น
ด้วยการใช้แบริ่งแกว่งเป็นส่วนประกอบหลักไดรฟ์แบบแกว่งสามารถรับแรงตามแนวแกนแรงรัศมีและโมเมนต์การเอียงได้พร้อมกันSlewing drive ใช้กันอย่างแพร่หลายในระบบติดตามแสงอาทิตย์
ระบบติดตามแสงอาทิตย์แบ่งออกเป็นระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวแนวนอนตัวติดตามแกนเดี่ยวแบบเอียงและระบบติดตามแสงอาทิตย์แบบแกนคู่
ไดรฟ์แกว่งที่ใช้ในระบบติดตามแสงอาทิตย์ส่วนใหญ่เป็นแกนเดี่ยว (ซีรีส์ SE) แกนคู่ (ซีรี่ส์ SDE) และประเภทแนวตั้ง (ซีรีส์ VE)และรุ่นที่ใช้กันทั่วไป ได้แก่ SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9
พารามิเตอร์ประสิทธิภาพของโมเดล SDE
| พารามิเตอร์ประสิทธิภาพของโมเดล SDE | ||||||||||
| รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาต์พุต | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นาโนเมตร | นาโนเมตร | kN | kN | นาโนเมตร | ระดับ | ใช่ | กิโลกรัม | |||
| 3 " | 31: 1 | 300 | 1,500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 21 กก |
| 5 " | 37: 1 | 637.5 | 5,000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 32 กก |
| 7 นิ้ว | 57: 1 | พ.ศ. 2293 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 54 กก |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 88 กก |
| 12 นิ้ว | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 157 กก |
| 14 นิ้ว | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 214 กก |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 315 กก |
| 21 & quot; | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 481 กก |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 682 กก |
วิธีการเลือกขนาดของไดรฟ์แกว่งที่เหมาะสม?
การเลือกขนาดที่เหมาะสมของไดรฟ์แกว่งเพื่อหลีกเลี่ยงไม่เพียง แต่การขาดประสิทธิภาพหรือส่วนเกินของประสิทธิภาพเท่านั้นที่มีบทบาทสำคัญในการบรรลุโซลูชันที่คุ้มค่า
โปรดให้ข้อมูลต่อไปนี้เพื่อเลือกไดรฟ์แกว่งที่เหมาะสม:
1. แอปพลิเคชัน
2. ต้องใช้ toque เอาต์พุตหากคุณไม่มีความคิดที่ชัดเจนเกี่ยวกับข้อมูลดังกล่าวเพียงแค่บอกให้เราทราบถึงภาระเช่นน้ำหนักของแผงและขายึดบนไดรฟ์แกว่งของเรา
3. ขนาดน้ำหนักบรรทุกและลมที่ใหญ่ที่สุดในพื้นที่ของคุณในรอบ 10 ปีที่ผ่านมาซึ่งใช้ในการคำนวณว่าไดรฟ์ที่เราแนะนำสามารถรับภาระสูงสุดได้หรือไม่เมื่อมีลมใหญ่มา
4. ความเร็วในการส่งออกที่คุณต้องการซึ่งจะช่วยให้เราสามารถแนะนำมอเตอร์ที่เหมาะสมสำหรับคุณได้
5. ข้อมูลอื่น ๆ เช่นฟันเฟืองความต้องการเกรด IP เป็นต้น
