สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SDE7 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 380~456/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
โครงสร้าง: | หนอนและ Wormwheel | วัสดุ: | 42CrMo |
---|---|---|---|
การประกัน: | 10 ปี | ใบสมัคร: | ทาวเวอร์ CSP |
ขนาด: | ที่กำหนดเอง | สี: | ที่กำหนดเอง |
เครื่องยนต์: | 24V DC (อุปกรณ์เสริม) | ประเภท: | แกนคู่ |
แสงสูง: | หนอนเกียร์ฆ่าไดรฟ์เกียร์แหวนแกว่ง,slewing ring gear |

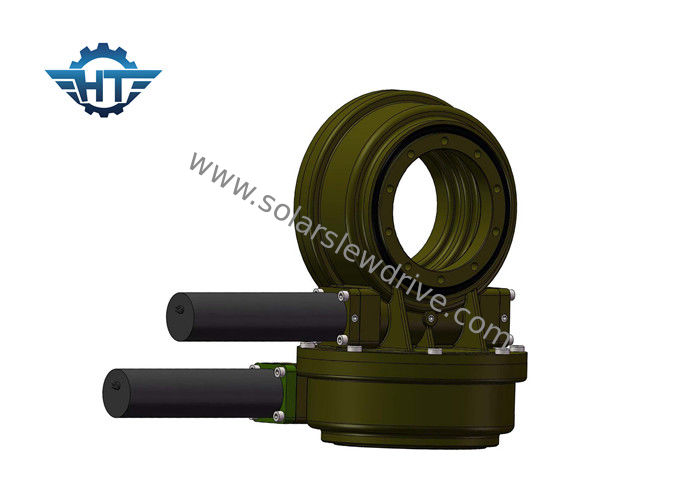

ซองใส่กระปุกไดรฟ์ Worm Slew พร้อมการป้องกัน IP66 สำหรับหอคอยพลังงานแสงอาทิตย์แบบเข้มข้น
คำอธิบาย
ไดรฟ์แกว่งของ Hangtuoประกอบด้วยตัวเรือนแบริ่งแกว่งการปิดผนึกตัวหนอนที่ห่อหุ้มด้วยชิ้นส่วนอะไหล่ที่สมบูรณ์นอกจากนี้เรายังสามารถผลิตมอเตอร์อิเล็กทรอนิกส์และมอเตอร์ไฮดรอลิกที่ใช้สำหรับไดรฟ์แบบแกว่งซึ่งสามารถเคลื่อนที่ได้ ทิศทางตามเข็มนาฬิกาและการหมุนทิศทางทวนเข็มนาฬิกา
สามารถใช้ไดรฟ์สังหารแบบแกนคู่ในอาคารสถานีพลังงานแสงอาทิตย์แบบเข้มข้นTower CSP ใช้โครงสร้างถังคู่และใช้ไนเตรตไบนารีเป็นสื่อดูดซับความร้อนและเก็บความร้อนพลังงานแสงอาทิตย์ที่เก็บรวบรวมโดยสนามเฮลิโอสแตทขนาดใหญ่จะใช้ในการเก็บเกลือหลอมเหลวจากนั้นเกลือหลอมเหลวจะถูกแลกเปลี่ยนกับน้ำตามคำแนะนำในการจ่ายพลังงานของกริดไฟฟ้าอุณหภูมิสูงและไอน้ำแรงดันสูงที่สร้างขึ้นจะขับเคลื่อนชุดเครื่องกำเนิดกังหันเพื่อสร้างกำลังขับที่ต่อเนื่องมีเสถียรภาพและตั้งเวลาได้
ข้อดี
1. ช่วงเวลาการพลิกคว่ำที่แข็งแกร่งขึ้นอยู่กับแหวนแกว่ง
2. นำไดรฟ์หนอนมาใช้
3. ขับเคลื่อนภาระที่มากขึ้นสำหรับการใช้หน้าสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ดีกว่า
ข้อมูลประสิทธิภาพของ SDE Slewing Drives
รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาต์พุต | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
นาโนเมตร | นาโนเมตร | kN | kN | นาโนเมตร | ระดับ | กิโลกรัม | ||||
3 " | 31: 1 | 300 | 1,500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 21 กก |
5 " | 37: 1 | 650 | 5,000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 32 กก |
7 นิ้ว | 57: 1 | พ.ศ. 2293 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 54 กก |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 88 กก |
12 นิ้ว | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 157 กก |
14 นิ้ว | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 214 กก |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 315 กก |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 481 กก |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 682 กก |
หมายเหตุ: มิติข้อมูลและพารามิเตอร์ข้างต้นอาจได้รับการอัปเดตหรือปรับเปลี่ยนสำหรับมิติข้อมูลและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
