สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SE |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~1600/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 500 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | การประกัน: | 10 ปี |
---|---|---|---|
บริการ: | ออกแบบ OEM | หมุนประเภท: | แกนเดี่ยว |
ใบสมัคร: | รถเครน | ไซต์การติดตั้ง: | หลังคาและสนาม |
บรรจุภัณฑ์: | ไม้อัด | เครื่องยนต์: | 12V / 24V DC |
แสงสูง: | หนอนเกียร์ฆ่าไดรฟ์เกียร์แหวนแกว่ง,slewing ring gear |

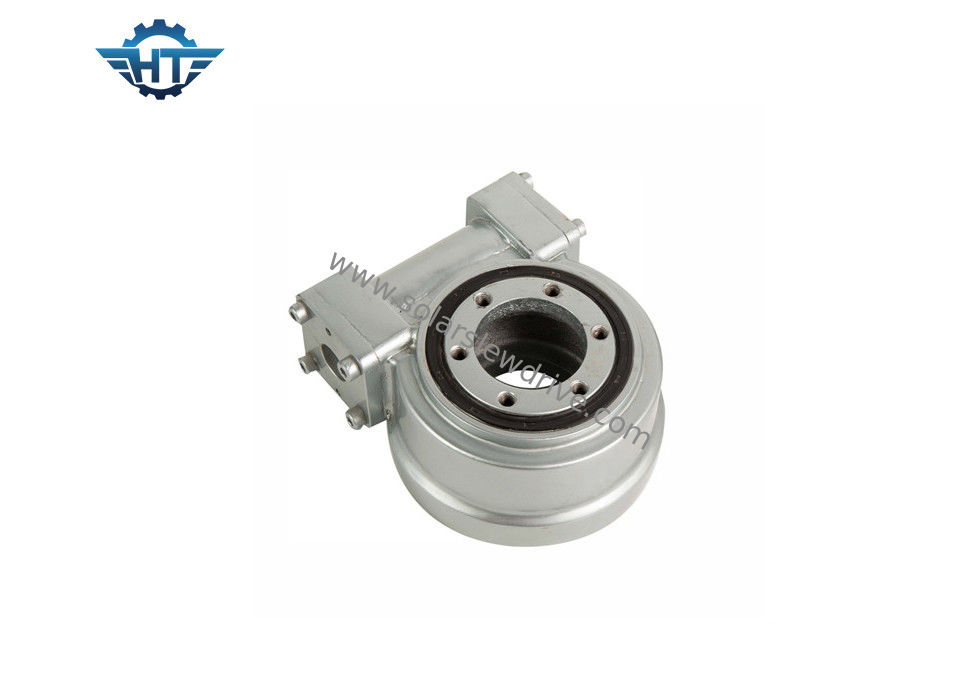

IP66 SE Slew Drive Gearbox พร้อมมอเตอร์เกียร์ 24 Vdc สำหรับตัวติดตามพลังงานแสงอาทิตย์แบบแกนเดี่ยว
คำอธิบาย
SE Slew drive เป็นทางเลือกที่ดีเมื่อโครงการอยู่ในสภาพการทำงานที่รุนแรงและป้องกันการกัดกร่อนได้รับการออกแบบด้วยเฟืองฟันโค้งซึ่งจะเพิ่มแรงบิดเอาต์พุตด้วยการทำงานที่ราบรื่นของการป้องกันพายุทรายที่เหนือกว่าการใช้งานภาคสนาม
Hangtuo แกว่งไดรฟ์ส่วนใหญ่ประกอบด้วยแบริ่งแกว่งเฟืองตัวหนอนตัวเรือนและไฮดรอลิกหรือมอเตอร์ไฟฟ้า
พารามิเตอร์ของ SE Series
รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
1 & quot; | 32: 1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3 & quot; | 31: 1 | 600 | 1,500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
5 & quot; | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
7 นิ้ว | 57: 1 | พ.ศ. 2543 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
9 & quot; | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
12 นิ้ว | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
14 นิ้ว | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
17 & quot; | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
21 & quot; | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
25 & quot; | 150: 1 | 21000 | 271160 | 89000 | พ.ศ. 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
ใบสมัคร
ไดรฟ์ Slewing สามารถใช้กันอย่างแพร่หลายสำหรับระบบติดตามแสงอาทิตย์, CPV, CSP, HCPV, กังหันลมและจานเสาอากาศรับสัญญาณดาวเทียมผลิตภัณฑ์เหล่านี้ออกแบบมาเพื่ออายุการใช้งานที่ยาวนานทำงานในสภาพแวดล้อมที่หนักหน่วง
ข้อดีของเรา
เวลาตอบสนองอย่างรวดเร็ว
ประสบการณ์ระยะยาวในการควบคุมกระบวนการอัจฉริยะสำหรับการผลิตจำนวนมากตลอดจนการพัฒนาผลิตภัณฑ์ที่มุ่งเน้นลูกค้า
ข้อดีของผลิตภัณฑ์
Slewing Drive (ชนิดปิด, ประเภทแนวตั้ง, ประเภทแกนคู่, ประเภทความแม่นยำ) ไดรฟ์แกว่งตัวหนอนนาฬิกาทรายขึ้นอยู่กับแบริ่งแกว่งที่มีแรงบิดโมเมนต์การเอียงที่แข็งแกร่งและฟังก์ชันล็อคตัวเองแบบคงที่พื้นผิวสัมผัสฟันจำนวนมากได้รับการออกแบบมาเป็นพิเศษสำหรับการขับขี่ที่มีน้ำหนักมาก
คุณภาพคงที่
ตั้งค่าจุดตรวจสอบคุณภาพวิกฤตรวม 9 ตำแหน่งผ่านโรงงานเราตั้งค่าจุดตรวจสอบคุณภาพที่สำคัญจัดทำคำแนะนำในการตรวจสอบคุณภาพเพื่อควบคุมอย่างเคร่งครัดในกระบวนการสำคัญเราใช้การสอบเทียบมาตรวัดและมาตรวัดที่มีความแม่นยำสูง
การทดสอบ
อุปกรณ์ตรวจวัดขั้นสูง
การวัดควรได้รับการปรับเทียบตรวจสอบและใช้ได้เฉพาะมาตรวัดที่ผ่านการรับรองเท่านั้น
บริการของเรา
องค์กรที่มี Hangtuo หมายถึงการติดต่อโดยตรงกับผู้เชี่ยวชาญด้านเทคนิคที่มีประสบการณ์คำแนะนำที่ดีและข้อตกลงที่พึงพอใจ
การปรับเปลี่ยนเพื่อให้เหมาะกับความต้องการของลูกค้าสามารถดำเนินการได้อย่างรวดเร็วและเชื่อถือได้ไม่ว่าคุณจะต้องการอะแดปเตอร์อื่นเพื่อให้เหมาะกับการเชื่อมต่อมอเตอร์เกียร์เพลายาวและกระบวนการทาสีหรือสีอื่น ๆเอกสารที่ดีเช่นภาพวาด 3 มิติการพัฒนาอย่างมืออาชีพและการทดสอบต้นแบบ
