จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE9 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| ประเภท: | ล้อมรอบ | ใบสมัคร: | เครื่องจักรในงานก่อสร้าง |
|---|---|---|---|
| ไดร์เวอร์: | มอเตอร์ไฮดรอลิก | เกรด IP: | IP66 |
| สี: | ตามที่ขอ | ประสิทธิภาพ: | 40% |
| แบบ: | VE9 | อัตราส่วน: | 61: 1 |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

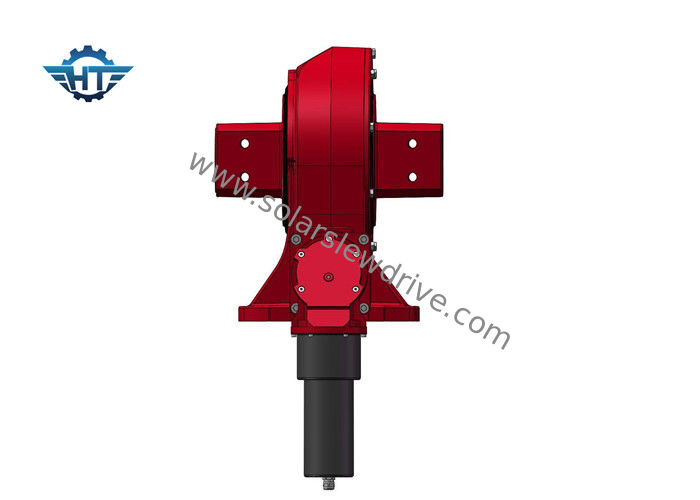

Vertial Worm Gear Slew Drive พร้อมตัวหนอนนาฬิกาทรายสำหรับเชื่อมโยงระบบติดตามแกนเดี่ยว
คำอธิบาย
การออกแบบแนวตั้งเป็นจุดสว่างที่ใหญ่ที่สุดของไดรฟ์แกว่ง Hangtuo การออกแบบแนวตั้งส่วนใหญ่จะใช้สำหรับระบบติดตามแสงอาทิตย์ โครงสร้างพิเศษช่วยลดความซับซ้อนของโครงสร้างที่ซับซ้อนของวงเล็บระบบติดตามแสงอาทิตย์แกนเดียว ลดต้นทุนของทั้งระบบ การออกแบบแนวตั้ง กำลังมีบทบาทในการแข่งขันมากขึ้นในตลาดเครื่องติดตามพลังงานแสงอาทิตย์
| รุ่น: | VE9 | สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ยี่ห้อ | หังถัว | พิมพ์ | สิ่งที่ส่งมาด้วย |
| วัสดุ | 42CrMo,50Mn | แรงบิดเอาต์พุต | 7320 นิวตันเมตร |
| แรงบิดช่วงเวลาการเอียง | 18300 นิวตันเมตร | ถือแรงบิด | 51000 นิวตันเมตร |
| คะแนนแกนคงที่ | 90 KN | เรตติ้งเรเดียลคงที่ St | 160 KN |
| การจัดระดับแกนแบบไดนามิก Dynamic | 45 KN | เรตติ้งเรเดียลแบบไดนามิก | 80 KN |
| อัตราทดเกียร์ | 61:1 | ประสิทธิภาพ | 40% |
แอปพลิเคชั่น
แอปพลิเคชันไดรฟ์แกว่งที่ใช้บ่อยที่สุดสำหรับไดรฟ์แกว่งแกนคู่คือเครื่องติดตามแสงอาทิตย์แบบสองแกน เช่น ฮีลิโอสแตทและโฟโตโวลตาอิกแบบเข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์การใช้งานอื่นๆ ได้แก่ ลิฟต์รถยนต์ ตัวกำหนดตำแหน่งแขนหุ่นยนต์ และอุปกรณ์บนเวที
ข้อมูลจำเพาะ Positioner สองแกน SDE
คุณสมบัติ
1. การออกแบบที่ปิดล้อมในแนวตั้งด้วยเอาต์พุตเดี่ยวหรือคู่
2. ใช้เฟืองตัวหนอนนาฬิกาทราย การสัมผัสหลายฟัน ถ่ายโอนแรงบิดสูงเพื่อรับน้ำหนักที่มากขึ้น
ข้อมูลทางเทคนิคของ VE Series Slewing Drive
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
แอปพลิเคชั่น
มีการใช้งานหลายอย่างที่สามารถใช้ไดรฟ์แบบหมุนได้ การใช้งานหลักเนื่องจากเหมาะสำหรับการใช้งานที่ต้องการโหลดเพื่อรักษากำลังและแรงบิดในการหมุน
การใช้งานสวิงไดรฟ์ทั่วไปรวมถึงแต่ไม่จำกัดเพียง:
1.เครื่องติดตามพลังงานแสงอาทิตย์
2.กังหันลม
3.ลิฟต์ชาย
4.เครื่องจักรไฮดรอลิก
5.เทเลแฮนด์เลอร์
6.รถขุด
7.ลิฟท์
8.เครน
9.อุปกรณ์ขุดเจาะ
10.อุปกรณ์ทางทหาร
