จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HANGTUO |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE9 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | 200~380 USD/PC |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~30 วัน |
| สามารถในการผลิต: | 12000 ชิ้น/ปี |
| วงสวิงเรนจ์: | ±60°/360° | วัสดุ: | 42CRMN หรือ 50Mn |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบพลังงานแสงอาทิตย์ | การรับประกัน: | 10 ปี |
| สี: | ความต้องการของลูกค้า | ขนาด: | 3 นิ้ว - 25 นิ้ว |
| เครื่องยนต์: | 24VDC/220VAC | ลักษณะเฉพาะ: | อายุยืน |
| แสงสูง: | ไดรฟ์ฆ่าเกียร์หนอน CSP,ไดรฟ์ฆ่าเกียร์หนอน 50Mn,กระปุกเกียร์สังหารแบบห่อหุ้มคู่ CSP |
||

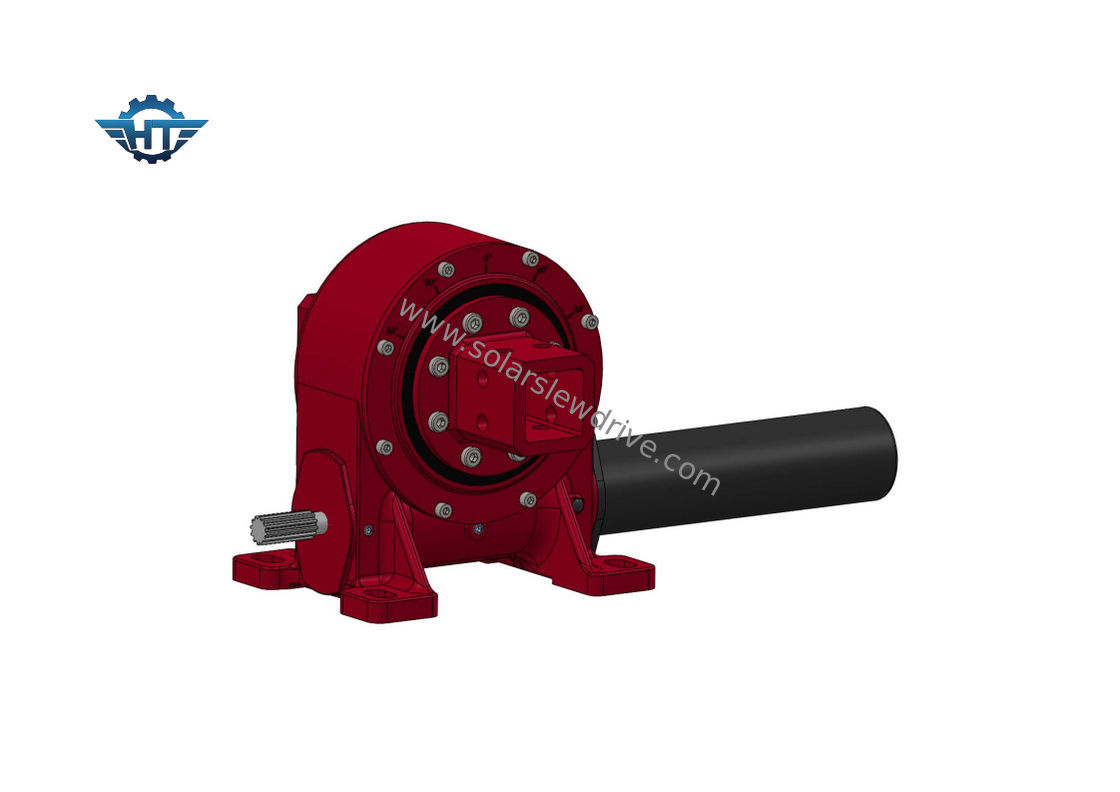

ไดรฟ์เกียร์หนอนห่อหุ้มคู่พร้อมมอเตอร์เกียร์สำหรับระบบติดตามแผงโซลาร์เซลล์
Worm Gear Slew Drive คำอธิบาย
เฟืองตัวหนอนห่อหุ้มคู่แนวตั้งขับฆ่าด้วยกระปุกเกียร์ของดาวเคราะห์การใช้งานส่วนใหญ่สำหรับระบบติดตามแผงโซลาร์เซลล์ โดยเฉพาะอย่างยิ่งในระบบติดตามแสงอาทิตย์แกนเดี่ยวในแนวนอนนอกจากนี้ยังใช้กันอย่างแพร่หลายใน CSP เช่น fresnel, heat tower, parabolic เป็นต้น
ไดรฟ์ฆ่าเกียร์หนอนห่อหุ้มคู่แนวนอนเช่นชื่อมีการติดตั้งในแนวนอนส่วนใหญ่จะใช้ในเครนกว้านแกว่งเครนดาดฟ้า, การออกแบบกว้านเครน, ไดรฟ์สวิงของรถขุดของเราไดรฟ์แกว่งฟันเฟืองขนาดเล็กที่ไม่ซ้ำกันยังสามารถนำมาใช้ในสาขาที่มีความแม่นยำสูงเช่นเสาอากาศ, ดาวเทียม, โต๊ะแกว่ง, จาน......
หลักการทำงานของกระปุกเกียร์ลดเกียร์ของดาวเคราะห์ทำให้ตัวเองเป็นพลังงานแสงอาทิตย์ตัวติดตามรับภาระในแนวรัศมีขนาดใหญ่เนื่องจากการกระจายแรงบิดตามสัดส่วนยิ่งไปกว่านั้น ไดรฟ์แกว่งของเรายังมีรูปแบบมอเตอร์ไฮดรอลิกอีกด้วยWe มีทั้งหมด slew ขนาดกระปุกเกียร์ตอบสนองความต้องการที่แตกต่างกันของลูกค้า
คุณสมบัติ
1. หมุน ±60° หยุดอย่างแรงภายในเพื่อความปลอดภัยของระบบ
2. ต่อมอเตอร์ขับเคลื่อนจากด้านซ้าย ด้านขวา หรือตรงกลาง
3. ผู้ผลิตได้กำหนดระยะห่างไว้แล้วก่อนโรงงาน จึงไม่ต้องปรับตอนทำการติดตั้ง
4. จาระบีเต็มก่อนโรงงาน ต้องเติมทุก 5 ปี
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การออกแบบที่กะทัดรัดและประหยัดพื้นที่
6. เกียร์เป็นแบบล็อคตัวเอง ไม่ต้องใช้เบรกเพิ่มเติม
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. แรงบิดเอียงสูงและแรงบิดแบ็คโฮลด์เพื่อเพิ่มความปลอดภัยภายใต้สภาพแวดล้อมที่รุนแรง
พารามิเตอร์ประสิทธิภาพการทำงานของไดรฟ์ Slew แนวตั้ง
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
บรรจุภัณฑ์
บรรจุภัณฑ์ภายใน: ฟิล์มพลาสติกป้องกันสนิม ;ถุงพลาสติกสูญญากาศ
บรรจุภัณฑ์ด้านนอก: กล่องแข็ง;กล่องไม้ ;พาเลทไม้
เงื่อนไขการจัดส่ง: โดยด่วน;โดยเครื่องบิน;โดยทางบกทางทะเล
