จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีอี7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50Mn, 42CrMo | แอปพลิเคชัน: | เครื่องติดตามพลังงานแสงอาทิตย์แบบแกนเดี่ยวแนวนอน |
|---|---|---|---|
| อัตราทดเกียร์: | 57:1 | แรงบิดเอาท์พุตสูงสุด: | 5060 นิวตันเมตร |
| ถือแรงบิด: | 40,000 นิวตันเมตร | แรงบิดเอียง: | 5,000 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| แสงสูง: | Slew Drive Gearbox สำหรับเครื่องติดตามแสงอาทิตย์แนวนอน,50Mn Single Axis Slew Drive Gearbox,Envelope Slew Drive Gearbox |
||

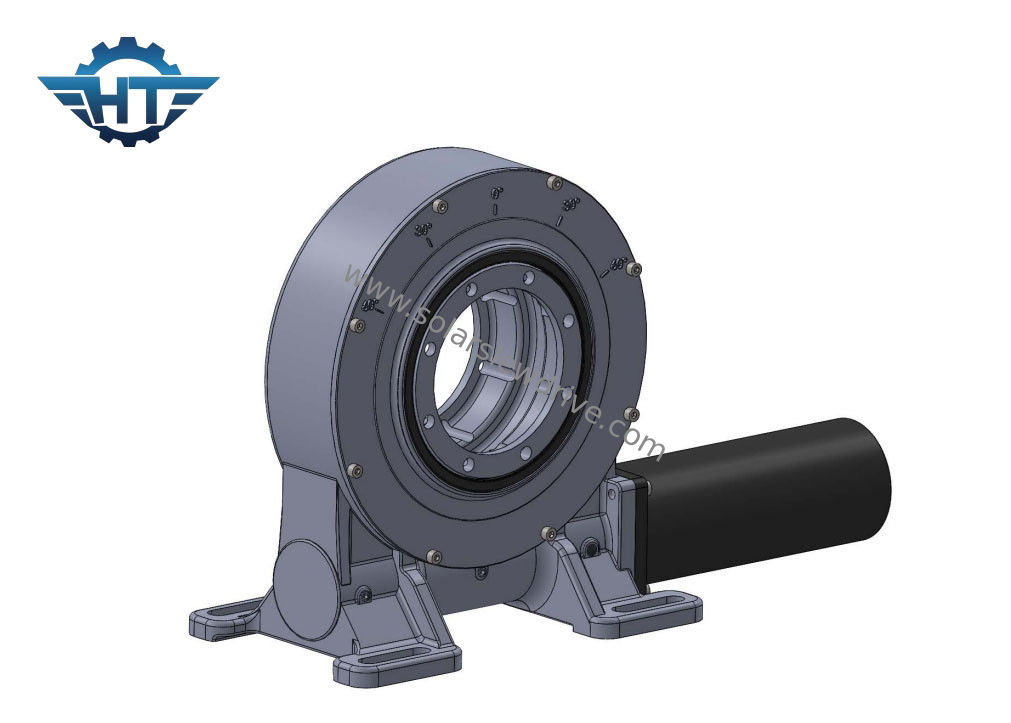

กล่องเกียร์ฆ่าซองจดหมายแนวตั้ง 9 นิ้วสำหรับตัวติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน
กระปุกเกียร์ฆ่าซองจดหมายแนวตั้ง Description
ไดรฟ์แกว่งของเราสามารถแบกรับผลกระทบของแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์การเอียงได้ เนื่องจากส่วนประกอบหลักของไดรฟ์แกว่งใช้ wrom แบบห่อหุ้มและการสัมผัสหลายฟันเมื่อเทียบกับผลิตภัณฑ์แกว่งแบบดั้งเดิม ผลิตภัณฑ์ของเรามีลักษณะของการติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งในระดับที่มากขึ้น
ตามความเปิดกว้างของกลไกการส่งผ่านของไดรฟ์แกว่ง ไดรฟ์แกว่งสามารถแบ่งออกเป็นแบบเปิดและแบบปิดโดยปกติ โครงสร้างแบบเปิดส่วนใหญ่จะใช้ในแอปพลิเคชันที่สภาพแวดล้อมรุนแรงเกินไป และรอบการบำรุงรักษาและการบำรุงรักษาสั้น และโครงสร้างแบบเปิดจะสะดวกกว่าสำหรับชิ้นส่วนการตรวจสอบ การบำรุงรักษา และการบำรุงรักษา และการเปลี่ยนที่สะดวกยิ่งขึ้นในทางกลับกัน เมื่อสภาพแวดล้อมไม่เปลี่ยนแปลงมากนักและระดับมลภาวะต่อสิ่งแวดล้อมต่ำกว่าระดับปานกลาง โครงสร้างแบบปิดสามารถให้วงจรชีวิตการบำรุงรักษาที่ยาวนานขึ้น
ข้อมูลทางเทคนิคของ VE Slewing Drive
| แบบอย่าง | อัตราส่วน | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
อภิธานศัพท์ของพารามิเตอร์หลัก
แรงบิดขณะเอียง:แรงบิดนี้เป็นภาระแรงโน้มถ่วงคูณด้วยระยะห่างระหว่างตำแหน่งของโหลดกับศูนย์กลางของแบริ่งแกว่งหากแรงบิดจริงมากกว่าแรงบิดโมเมนต์การเอียงที่กำหนด ตัวขับแกว่งจะถูกพลิกกลับ
โหลดเรเดียล:โหลดแนวตั้งกับแกนของแบริ่งแกว่ง
โหลดตามแนวแกน:โหลดขนานกับแกนของแบริ่งแกว่ง
ถือแรงบิด:เป็นแรงบิดย้อนกลับ เมื่อไดรฟ์หมุนกลับด้านและชิ้นส่วนไม่เสียหาย แรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดยึด จะถูกมองว่าเป็นแรงบิดที่หักด้วย
ล็อคตัวเอง:เฉพาะเมื่อมีโหลดเท่านั้น ไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้ จึงเรียกว่าการล็อคตัวเอง
