จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE5 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | SE5 | อัตราทดเกียร์: | 37: 1 |
|---|---|---|---|
| ใบสมัคร: | เครื่องติดตามแสงอาทิตย์ | สถานที่กำเนิด: | ฉางโจว |
| คนขับรถ: | มอเตอร์เกียร์ดาวเคราะห์ | ใบรับรอง: | ISO9001, CE |
| การติดตั้ง: | ตามแนวนอน | ซ่อมบำรุง: | ฟรี |
| สี: | ตามที่ขอ | ฟันเฟือง: | 0.1 องศา |
| แสงสูง: | มอเตอร์ไดรฟ์ฆ่าเกียร์แหวนแกว่ง,slewing ring gear |
||

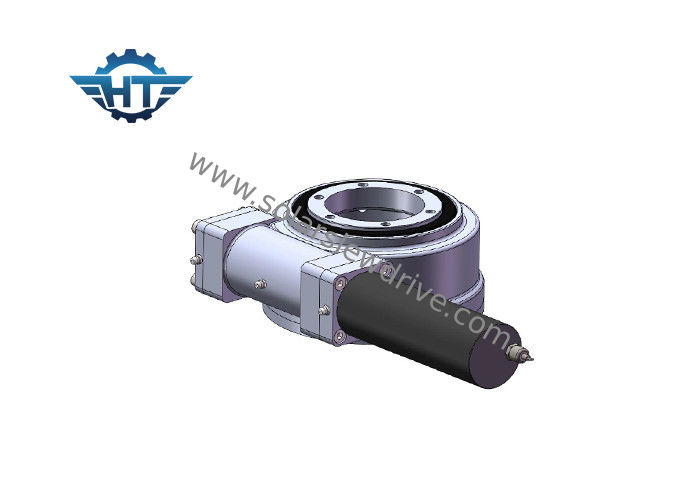

SE5 กล่องเกียร์ไดรฟ์ Slew แบบติดตั้งในแนวนอนพร้อมมอเตอร์ดาวเคราะห์ 24 VDC สำหรับตัวติดตามพลังงานแสงอาทิตย์
คำอธิบาย
Slewing Drive มีหลายประเภทเช่นประเภทปิด, ประเภทที่อยู่อาศัยแบบเปิด, ประเภทแนวตั้ง, ประเภทแกนคู่, ประเภทความแม่นยำสูง, ประเภทไดรฟ์ตัวหนอนเป็นต้นไดรฟ์แบบแกว่งขึ้นอยู่กับแบริ่งแกว่งที่มีแรงบิดขณะเอียงที่แข็งแกร่งและฟังก์ชันล็อคตัวเองแบบคงที่พื้นผิวสัมผัสฟันจำนวนมากได้รับการออกแบบมาเป็นพิเศษสำหรับการขับขี่ที่มีน้ำหนักมาก
| รุ่น: | SE5 | สถานที่กำเนิด | ฉางโจวประเทศจีน |
| ยี่ห้อ | HANGTUO | ประเภท | สิ่งที่ส่งมา |
| วัสดุ | 42CrMo, 50 ล้าน | แรงบิดเอาต์พุต | 600 นิวตันเมตร |
| แรงบิดขณะเอียง | 6 พันนิวตันเมตร | ถือแรงบิด | 9.2 กิโลนิวตันเมตร |
| คะแนนตามแนวแกนคงที่ | 68 KN | คะแนนเรเดียลแบบคงที่ | 27 KN |
| คะแนนตามแนวแกนแบบไดนามิก | 34 KN | คะแนนเรเดียลแบบไดนามิก | 14 KN |
| อัตราทดเกียร์ | 37: 1 | ประสิทธิภาพ | 40% |
แนะนำแกว่งไดรฟ์
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1 & quot; | 32: 1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3 & quot; | 31: 1 | 600 | 1,500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5 & quot; | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9 & quot; | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12 นิ้ว | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14 & quot; | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17 & quot; | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21 & quot; | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25 & quot; | 150: 1 | 21000 | 271160 | 89000 | พ.ศ. 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
ข้อได้เปรียบหลักของ SE แกว่งไดรฟ์
1. หมุนได้ 360 องศา
2. การเชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ในระหว่างการติดตั้งไม่จำเป็นต้องปรับระยะห่างของเกียร์สิ่งนี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. เติมจาระบีก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเอง;ดังนั้นจึงไม่จำเป็นต้องใช้เบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. แรงบิดเอียงสูงเหมาะสำหรับการติดตั้งในแนวนอน
