จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE14" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | SE14 | อัตราทดเกียร์: | 85: 1 |
|---|---|---|---|
| อย่างมีประสิทธิภาพ: | 40% | สี: | RAL 9006 หรือตามที่ร้องขอ |
| ใบสมัคร: | ติดตามแสงอาทิตย์ | สถานที่กำเนิด: | ฉางโจว, จีน |
| คนขับรถ: | มอเตอร์ 220VAC / 380VAC / 24VDC | การประกัน: | 5 ~ 10 ปี |
| ใบรับรอง: | ISO9001, CE | ไซต์การติดตั้ง: | สนามเปิดหรือหลังคาด้านบน |
| 404 Not Found: | ปลอดภัยติดตั้งง่ายอายุการใช้งานยาวนาน | ซ่อมบำรุง: | ฟรี |
| แสงสูง: | หนอนเกียร์ฆ่าไดรฟ์เกียร์แหวนแกว่ง,slewing ring gear |
||

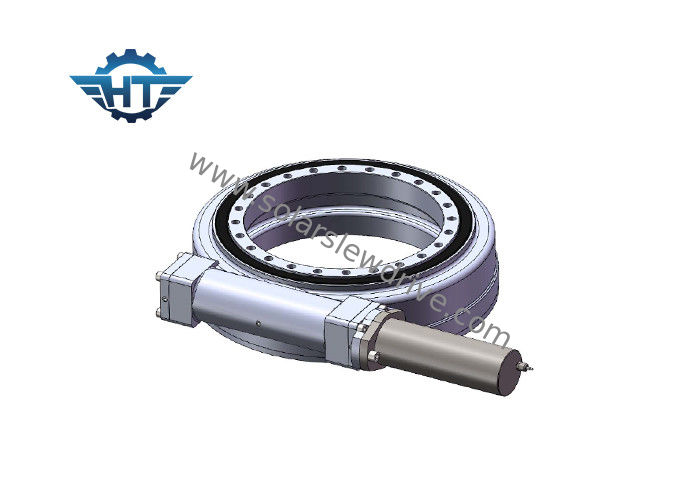

SE14 ใบรับรอง CE Worm Gear Slew Drive Gearbox พร้อมมอเตอร์ไฮดรอลิกสำหรับรถเครน
ประสิทธิภาพ
ไดรฟ์แบบแกว่งสามารถรักษาภาระตามแนวแกนโหลดแนวรัศมีและช่วงเวลาการเอียงได้มากขึ้นจานเสียงหรือเฟรมหมุนที่มุมราบและระดับความสูงขับเคลื่อนด้วยไดรฟ์แกว่ง
ลักษณะโครงสร้าง
Slewing หนอนไดรฟ์ประกอบด้วยเฟืองตัวหนอนเพลาตัวหนอนตัวเรือนแบริ่งมอเตอร์และอื่น ๆมอเตอร์ขับเคลื่อนเพลาตัวหนอนตัวหนอนและตัวหนอนและเกียร์มีส่วนร่วมเพื่อเพิ่มแรงบิดมีเสถียรภาพและเชื่อถือได้
ข้อดี
การจัดส่งที่รวดเร็ว: เราเป็นผู้ผลิตมืออาชีพรายใหญ่ที่มีสิ่งอำนวยความสะดวกขั้นสูงและประสบการณ์มากกว่า 10 ปี
บริการหลังการขายที่ดีที่สุด: เรามีทีมงานมืออาชีพเพื่อให้บริการแบบครบวงจรสำหรับคุณ
ราคาที่แข่งขันได้: เราสามารถให้ลูกค้าในราคาที่แข่งขันได้มากที่สุดเพื่อให้ตรงกับงบประมาณของคุณ
ระบบ QC ที่เข้มงวด: เรามีสายการผลิตชั้นหนึ่งและระบบการจัดการคุณภาพที่เข้มงวด
ตารางประสิทธิภาพของ SE14
| รุ่น | ไดรฟ์ตัวหนอนแนวนอน 14 นิ้ว |
| อัตราส่วน | 85: 1 |
| เกรด IP | IP66 |
| จัดอันดับแรงบิดเอาต์พุต | 44 กิโลนิวตันเมตร |
| แรงบิดเอียง | 135 กิโลนิวตันเมตร |
| โหลดตามแนวแกน | 680 กิโลนิวตัน |
| โหลดเรเดียล | 230 กิโลนิวตัน |
| ถือแรงบิด | 68 กิโลนิวตันเมตร |
| ประสิทธิภาพ | 40% |
| ความแม่นยำ | ≤0.1° |
| ล็อคตัวเอง | ใช่ |
| น้ำหนัก | 62 กก |
| อุณหภูมิในการทำงาน | -30 ～ + 120 ℃ |
แผนภูมิประสิทธิภาพของ SE Series
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1 & quot; | 32: 1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3 & quot; | 31: 1 | 600 | 1,500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5 & quot; | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9 & quot; | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12 นิ้ว | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14 นิ้ว | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17 & quot; | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21 & quot; | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25 & quot; | 150: 1 | 21000 | 271160 | 89000 | พ.ศ. 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
ขอบเขตการใช้งาน
การใช้งานทั่วไป ได้แก่ เครื่องติดตามพลังงานแสงอาทิตย์กังหันลมจานดาวเทียมและเรดาร์เครนรถบรรทุกลิฟท์คนอุปกรณ์สาธารณูปโภคอุปกรณ์ไฮดรอลิกอุปกรณ์เครื่องมือน้ำมันเครื่องจัดการยางรถขุดและลิฟท์ยานยนต์
บริการของเรา
มีขนาดแตกต่างกันมากกว่า 10 ขนาดเริ่มตั้งแต่ขนาด 3 'จนถึงขนาด 25 "นิ้วในจำนวนนี้มีขนาด 5", 7 ", 9" 12 ", 14", 17 ", 19" และ 21 "ซึ่งทั้งคู่ใช้กันอย่างแพร่หลาย ในระบบติดตามแสงอาทิตย์ (PV, CPV, HCPV และ heliostat) และยานพาหนะทั่วไปเช่นลิฟท์คนเครนรถบรรทุกรวมถึงยานพาหนะแบบแยกส่วน
