สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SE17" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SE17" |
---|---|---|---|
อัตราทดเกียร์: | 102: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 9450Nm |
แรงบิดเอียง: | 203kNm | อย่างมีประสิทธิภาพ: | 40% |
สี: | RAL 9006 หรือตามที่ร้องขอ | กำลังการผลิตไฟฟ้า: | สูง |
แสงสูง: | มอเตอร์ไดรฟ์ฆ่าเกียร์หนอนฆ่าไดรฟ์,worm gear slew drive |

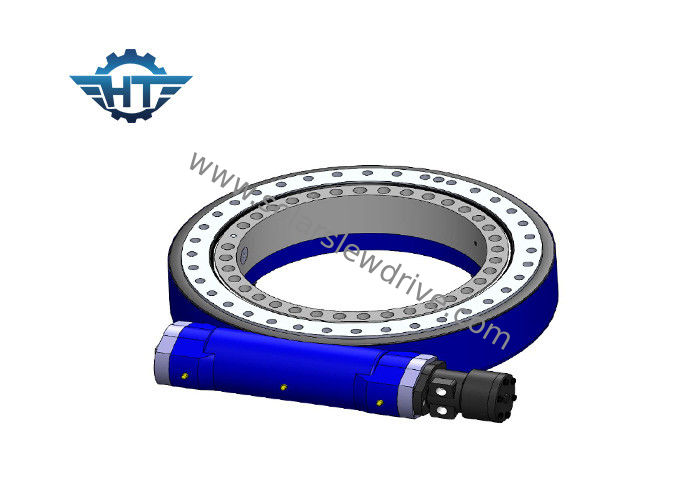

ติดตั้งในแนวนอน SE17 Slew Drive Gearbox พร้อม 380 Servo Motor สำหรับ Mist Cannon Truck
คำอธิบาย
พิกัดแรงบิดเอาต์พุต: 9.45 kN.m
Tilting Moment Torque: 203 kN.m
โหลดตามแนวแกน: 980kN
โหลดเรเดียล: 390kN
ถือแรงบิด: 53kN.m
อัตราทดเกียร์: 102: 1
ความแม่นยำในการติดตาม: ≤0.15
เกียร์ล็อคตัวเอง: ใช่
น้ำหนัก: 85 กก
Changzhou Hangtuo Machinary Co. , ltd เป็นผู้ผลิตมืออาชีพและผู้ส่งออกแบริ่งแกว่ง / แหวนแกว่ง / วงเวียนแกว่งไดรฟ์แกว่ง / ไดรฟ์ฆ่าซึ่งส่วนใหญ่จะใช้ในเครื่องจักรท่าเรือเครื่องจักรทำเหมืองเครื่องจักรเชื่อมยานพาหนะก่อสร้างยานพาหนะแบบแยกส่วนเดียว หรือระบบติดตามแสงอาทิตย์แบบแกนคู่และระบบพลังงานลมขนาดเล็กเป็นต้น
พารามิเตอร์ของ SE Slewing Drive
ประเภท | 3 '' | 5 '' | 7 นิ้ว | 9 '' | 12 นิ้ว | 14 นิ้ว | 17 '' | 21 '' | 25 '' |
แรงบิดเอาต์พุตสูงสุด / kN.m | 0.3 | 0.6 | 1.75 | 4.3 | 5.6 | 6.75 | 9.46 | 16 | 21.45 น |
แรงบิดโมเมนต์เอียง / kN.m | 1.5 | 6 | 10.5 | 49.9 | 54.4 | 135 | 203 | 271 | 346 |
กxial โหลด / kN | 30 | 68 | 132 | 340 | 480 | 680 | 980 | 1600 | พ.ศ. 2400 |
รadial โหลด / kN | 15 | 27 | 58 | 130 | 190 | 230 | 390 | 640 | 950 |
อัตราทดเกียร์ | 31: 1 | 37: 1 | 57: 1 | 61: 1 | 78: 1 | 85: 1 | 102: 1 | 125: 1 | 150: 1 |
ล็อคตัวเอง | ใช่ | ใช่ | ใช่ | ใช่ | ใช่ | ใช่ | ใช่ | ใช่ | ใช่ |
น้ำหนัก (กิโลกรัม | 7 | 14 | 23 | 44 | 51 | 62 | 85 | 141 | 182 |
พื้นที่แผงที่เหมาะสม / ตร.ม. | 3-5 | 6-9 | 10-17 | 18-30 | 31-45 | 46-60 | 61-95 | 96-120 | 120-165 |
ข้อดี
1. ช่วงเวลาการพลิกคว่ำที่แข็งแกร่ง
2. นำไดรฟ์หนอนมาใช้
3. หน้าสัมผัสหลายฟันกำลังการผลิตสูง
4. ฟังก์ชั่นล็อคตัวเอง
ถาม - ตอบ
1. วิธีการเลือก?
โปรดระบุขนาดเส้นผ่านศูนย์กลางความกว้างแรงดันไฟฟ้ากำลังและความเร็วขณะไม่โหลดของมอเตอร์ที่ต้องการ
2. ฉันสามารถนำตัวอย่างเพื่อทดสอบคุณภาพและทำการตลาดล่วงหน้าได้หรือไม่?
แน่นอนว่ายินดีรับตัวอย่างเพื่อทดสอบคุณภาพและบริการของเรา
3. ค่าใช้จ่ายทั้งหมดสำหรับตัวอย่างคืออะไร?
ต้นทุนตัวอย่างทั้งหมด = ต้นทุนตัวอย่าง + ค่าขนส่ง
เราจะให้ค่าขนส่งที่ดีที่สุดแก่คุณหลังจากที่คุณเลือกมอเตอร์เกียร์ที่เหมาะสมแล้ว
4. คุณจัดส่งตัวอย่างอย่างไร?
ปริมาณตัวอย่างไม่มากเราสนับสนุนตัวอย่างเรือโดย UPS, TNT หรือ Fedex
5. อะไรคือปริมาณการสั่งซื้อขั้นต่ำ?
1 ชุด
6. เวลาในการจัดส่งของคุณคืออะไร?
สำหรับตัวอย่างมาตรฐาน: ภายใน 0 ~ 7 วัน;สำหรับใบสั่งซื้อชุด: ภายใน 25 ~ 45 วัน
ผู้ติดต่อ: Jessie
โทร: +86 18800586965
