Slew Drive Gearbox
Created with Pixso. ZSE ซีรีย์ความแม่นยำสูงสำหรับการขับเคลื่อนด้วยมอเตอร์เกียร์ดาวเคราะห์ไฟฟ้า 24 VDC

ZSE ซีรีย์ความแม่นยำสูงสำหรับการขับเคลื่อนด้วยมอเตอร์เกียร์ดาวเคราะห์ไฟฟ้า 24 VDC

Brand Name: HangTuo
Model Number: ZSE 7 "
MOQ: 1 ชิ้น
ราคา: USD 280~504 / pc
Delivery Time: 15 ~ 45 วัน
Payment Terms: L/c, T/T ตะวันตกสหภาพ
Detail Information
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE, ISO9001
แบบ:
7 นิ้ว
อัตราทดเกียร์:
57: 1
ใบสมัคร:
CPV, CSP
สถานที่กำเนิด:
ฉางโจว, จีน
คนขับรถ:
มอเตอร์เกียร์ 24VDC พร้อมเซ็นเซอร์ฮอลล์
การติดตั้ง:
แนวตั้ง
สี:
ตามที่ขอ
ฟันเฟือง:
น้อยกว่า 0.05 องศา
รายละเอียดการบรรจุ:
กล่องไม้อัด
สามารถในการผลิต:
2000 ชิ้นต่อเดือน
เน้น:

มอเตอร์ไดรฟ์ฆ่าเกียร์หนอนฆ่าไดรฟ์

,

worm gear slew drive

Product Description

ไดรฟ์โซลาร์เซลล์ ZSE ซีรี่ส์ความแม่นยำสูงพร้อมมอเตอร์เกียร์ดาวเคราะห์ไฟฟ้า 24 VDC



คำอธิบาย



ฟันเฟือง - ช่องว่างที่มีอยู่ระหว่างฟันเฟืองและตัวหนอนเป็นเรื่องปกติมากและมักเป็นปัจจัยสำคัญในการออกแบบเกียร์และระบบขับเคลื่อนช่องว่างระหว่างช่องเหล่านี้ช่วยให้มีที่ว่างสำหรับการหล่อลื่นและสามารถช่วยรองรับความเครียดจากความร้อนในการทำงานได้



เฟืองและตัวหนอนสัมผัสกันในสภาพใกล้เคียงกับตาข่ายที่สมบูรณ์สิ่งนี้จะช่วยให้การถ่ายโอนแรงขับเคลื่อนมีประสิทธิภาพสูงการกระจายโหลดสม่ำเสมอและระดับความแม่นยำในการระบุตำแหน่งในไดรฟ์ที่น่าประทับใจมาก



กระปุกเกียร์แกว่งของเราได้รับการพิสูจน์แล้วว่าทำงานได้ดีภายใต้สภาวะการทำงานที่รุนแรงเราจัดเตรียมไดรฟ์ที่มีการประหยัดต้นทุนจากชิ้นส่วนมาตรฐานลดระยะเวลาในการรอคอยการออกแบบที่ผ่านการทดสอบและพิสูจน์แล้วทั่วทั้งกลุ่มและอะไหล่ที่หาได้ง่ายสำหรับหน่วยบริการโดยเฉพาะในการผลิตจำนวนมาก

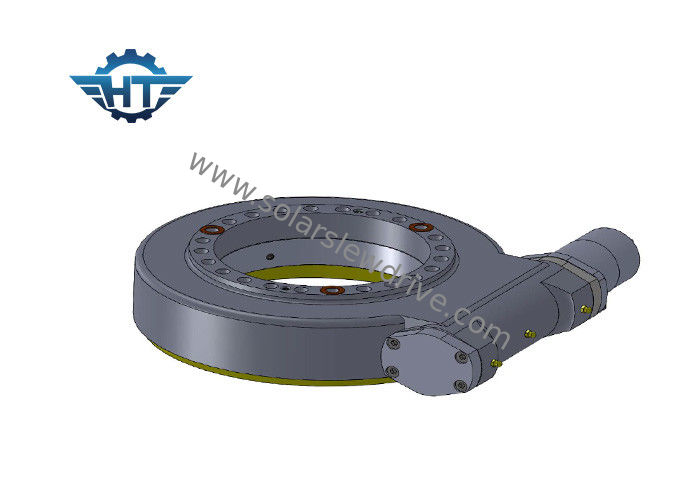

ZSE ซีรีย์ความแม่นยำสูงสำหรับการขับเคลื่อนด้วยมอเตอร์เกียร์ดาวเคราะห์ไฟฟ้า 24 VDC 0



พารามิเตอร์ของไดรฟ์แกว่ง ZSE



รุ่น อัตราส่วน จัดอันดับแรงบิดเอาต์พุต แรงบิดเอียง โหลดตามแนวแกน โหลดเรเดียล ถือแรงบิด ประสิทธิภาพ ความแม่นยำ ล็อคตัวเอง น้ำหนัก อัตราส่วน
นาโนเมตร นาโนเมตร kN kN นาโนเมตร ระดับ ใช่ กิโลกรัม
3 " 31: 1 150 1,500 30 15 พ.ศ. 2293 40% 0 ° ใช่ 9 กก 31: 1
5 " 37: 1 317.5 6000 68 27 2300 40% 0 ° ใช่ 14 กก 37: 1
7 นิ้ว 57: 1 875 10500 132 58 3300 40% 0 ° ใช่ 23 กก 57: 1
9 " 61: 1 1425 49900 340 130 7700 40% 0 ° ใช่ 44 กก 61: 1



พารามิเตอร์ของ SE Slewing Drives



รุ่น อัตราส่วน แรงบิดเอาต์พุตสูงสุด (Nm) แรงบิดเอียง (Nm) ถือแรงบิด (Nm) โหลดแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
1 & quot; 32: 1 400 1,000 1800 22 12 40% ≤0.1 ใช่ 6
3 & quot; 31: 1 600 1,500 3000 30 16 40% ≤0.1 ใช่ 8
5 & ​​quot; 37: 1 800 6000 9200 68 27 40% ≤0.1 ใช่ 12
7 นิ้ว 57: 1 พ.ศ. 2543 13500 13200 132 58 40% ≤0.1 ใช่ 21
9 & quot; 61: 1 4400 45000 30800 340 130 40% ≤0.1 ใช่ 49
12 นิ้ว 78: 1 5800 54400 40560 480 190 40% ≤0.1 ใช่ 61
14 & quot; 85: 1 6550 68000 54200 680 230 40% ≤0.1 ใช่ 63
17 & quot; 102: 1 9400 135600 65040 980 390 40% ≤0.1 ใช่ 105
21 & quot; 125: 1 16000 203400 81000 1600 640 40% ≤0.1 ใช่ 149
25 & quot; 150: 1 21000 271160 89000 พ.ศ. 2400 950 40% ≤0.1 ใช่ 204



การใช้งานที่ต้องการความแม่นยำสูง



1. โต๊ะหมุน

2. ระบบหุ่นยนต์

3. สถานีพลังงานแสงอาทิตย์เข้มข้น

4. เสาอากาศดาวเทียม
