จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE 21 " |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo, QT | อัตราทดเกียร์: | 125: 1 |
|---|---|---|---|
| แรงบิดเอาท์พุทจัดอันดับ: | 16 กิโลนิวตัน | โฮลดิ้งแรงบิด: | 89 กิโลนิวตัน |
| แรงบิดเอียง: | 65 kNm | สีมาตรฐาน: | RAL 9006 |
| ฟันเฟือง: | น้อยกว่า 0.1 องศา | ประเภทการหมุน: | แกนคู่ |
| แสงสูง: | หนอนเกียร์ฆ่าไดรฟ์เกียร์แหวนแกว่ง,slewing ring gear |
||

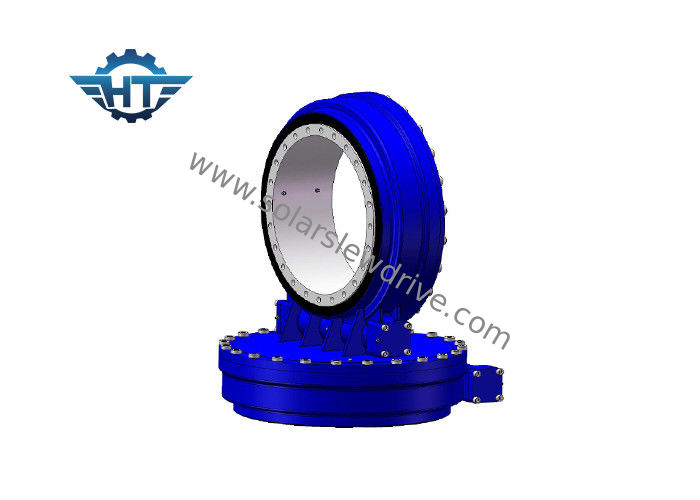

IP66 ซองจดหมายหนอน Planetary Slew Drive Gearbox สำหรับระบบติดตามแสงอาทิตย์โซลาร์เซลล์
คำอธิบาย
โดยทั่วไปแล้วไดรฟ์แกว่งจะประกอบด้วยวงแหวนหมุนตัวหนอนตัวเรือนแบบหล่อและส่วนประกอบมาตรฐานเช่นแบริ่งและสลักเกลียวเป็นต้นในขณะที่ใช้ในระบบผลิตไฟฟ้าโซลาร์เซลล์มักใช้ไดรฟ์แบบแกว่งร่วมกับมอเตอร์ลดความเร็วดาวเคราะห์ DC และ AC มอเตอร์ลดความเร็วในขณะที่ใช้ในอุปกรณ์วิศวกรรมมักใช้ร่วมกับมอเตอร์ไฮดรอลิกเพื่อทำหน้าที่เป็นระบบขับเคลื่อนกำลัง
ไดรฟ์แกว่งเรียกอีกอย่างว่าไดรฟ์เกียร์แกว่งหรือตัวลดการแกว่งเป็นต้นโดยทั่วไปจะใช้ในระบบพลังงานแสงอาทิตย์กังหันลมระบบดาวเทียมและเครื่องจักรทางวิศวกรรมเช่นเครนรถบรรทุกลิฟท์คนเป็นต้นปัจจุบันมีการใช้อย่างแพร่หลายในเซลล์แสงอาทิตย์ ระบบติดตาม
เมื่อใช้ไดรฟ์แบบแกว่งในอุตสาหกรรมพลังงานแสงอาทิตย์ผู้ใช้จะต้องเลือกอันที่เหมาะสมตามพื้นที่จริงของแผงโซลาร์เซลล์พูดอย่างกว้าง ๆ ไดรฟ์แกว่ง 3 นิ้วเหมาะสำหรับระบบพลังงานแสงอาทิตย์ที่มาพร้อมกับแผงโซลาร์เซลล์ 3-5 ตร.ม. , 7 นิ้วสำหรับแผงโซลาร์เซลล์ 10-17 ตร.ม. , 9 นิ้วสำหรับ 18-30 ตร.ม. , 12 นิ้วสำหรับ 31-45 ตร.ม. และ 14 นิ้วสำหรับ 46-60 ตร.ม.สิ่งเหล่านี้มีไว้เพื่อการอ้างอิงของคุณสำหรับข้อมูลที่เฉพาะเจาะจงและรายละเอียดเพิ่มเติมโปรดติดต่อพนักงานขายของเราที่หน้าติดต่อ
ข้อดีของผลิตภัณฑ์
1) แรงบิดเอาต์พุตที่สูงขึ้นและภาระการถือครอง
2) ความแม่นยำในการติดตามสูงสุด
3) ทนต่อการกัดกร่อนได้ดีและมีประสิทธิภาพในการปิดผนึก
4) ล็อคตัวเอง
ใบสมัคร
SDE3, SDE7, SDE21 แกนหมุนคู่สำหรับระบบติดตามแสงอาทิตย์
เครื่องมือที่มีความแม่นยำ
CPV
จาน
เสาอากาศรับสัญญาณดาวเทียม
พารามิเตอร์ประสิทธิภาพของโมเดล SDE
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12 นิ้ว | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14 นิ้ว | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
ฟิลด์แอปพลิเคชัน
| สนามพลังลม | เครื่องจักรโลหะ |
| อุตสาหกรรมเบา | อุปกรณ์หนัก |
| เครื่องจักรท่าเรือ / ทางทะเล | ผลิตภัณฑ์ทางทหาร |
| การทำเหมืองเครื่องจักรก่อสร้าง | อุปกรณ์งานเหล็ก |
| โรงบำบัดน้ำเสีย | เครื่องจักรกลการเกษตร |
