จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE12" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | หมายเลขรุ่น: | SDE12 |
|---|---|---|---|
| ประเภท: | หนอนและ Wormwheel | เวลาชีวิต: | 30 ปี |
| OEM: | ที่มีจำหน่าย | ใบสมัคร: | ระบบติดตามดวงอาทิตย์ |
| อัตราส่วน: | 78 | ที่อยู่อาศัยล้อมรอบ: | ใช่ |
| แสงสูง: | มอเตอร์ไดรฟ์ที่ถูกพัด,worm gear slew drive |
||

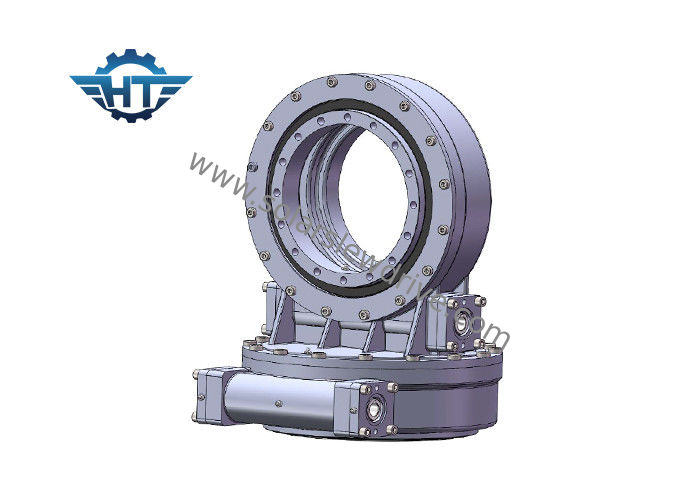

SDE12 "ตัวลดแรงบิดสูง Slew Drive Gearbox พร้อม NEMA34 สำหรับสถานีพลังงานแสงอาทิตย์แบบเข้มข้น
คำอธิบาย
ไดรฟ์แกว่งของเราขับเคลื่อนด้วยเทคโนโลยีตัวหนอนนาฬิกาทรายเพื่อแรงบิดสูงสุดของเกียร์และการหมุนที่นุ่มนวลที่สุดแอพพลิเคชั่นไดรฟ์ฆ่าโดยทั่วไป ได้แก่ อุตสาหกรรมพลังงานแสงอาทิตย์เครนรถบรรทุกลิฟท์คนและอุปกรณ์อรรถประโยชน์สิ่งที่แนบมาด้วยไฮดรอลิกอุปกรณ์เครื่องมือน้ำมันเครนสำหรับเดินทะเลตัวจัดการยางรถขุดและลิฟท์ยานยนต์ แต่ไดรฟ์สังหารถูกนำไปใช้ในงานอื่น ๆ อีกมากมายที่ต้องมีการรับน้ำหนักบรรทุก และความสามารถในการหมุนเรานำเสนอโมเดลไดรฟ์ที่แตกต่างกันซึ่งมีความสามารถในการโหลดโมเมนต์ไดรฟ์ฆ่าแบบมาตรฐานติดตั้งตัวเรือนแบบเปิดและเพลาตัวหนอนนาฬิกาทรายแบบล็อคตัวเองเดี่ยวเมื่ออินพุตของแหล่งจ่ายไฟกลับสู่ความเป็นกลางเพลาตัวหนอนจะล็อกโหลดให้อยู่ในตำแหน่งโดยไม่ต้องใช้อุปกรณ์เบรกภายนอกใด ๆ
ไดรฟ์สังหารสามารถใช้กับเฟืองตัวหนอนเฟืองเดือยเฟืองเอียงและสำหรับแหวนหมุนด้านในก็สามารถเป็นแหวนแกว่งลูกแถวเดียวและยังสามารถเป็นแหวนแกว่งลูกบอลสองแถวอันที่มีสองแถวสามารถรับน้ำหนักได้มากกว่าสามารถเลือกได้ขึ้นอยู่กับใบสมัครของคุณ
ข้อดี
1. ความแม่นยำ: น้อยกว่า 0.1 องศา
2. ล็อคตัวเอง
3. ระดับ IP: IP66
4. ความแม่นยำสูงเพื่อให้ระบบติดตามอัตโนมัติในลักษณะที่มีความแม่นยำสูงขึ้น
5. เพื่อให้ได้กำลังขับมากกว่าระบบติดตั้งคงที่ประมาณ 45%
6. ติดตั้งและจัดการง่าย
7. ง่ายซ่อมบำรุง
ไดรฟ์ Slew สองแกน
แอปพลิเคชั่นไดรฟ์แกว่งที่พบมากที่สุดสำหรับไดรฟ์แกว่งแกนคู่คือตัวติดตามแสงอาทิตย์แบบสองแกนระบบติดตามแกนคู่เป็นหน่วยพลังงานชนิดหนึ่งที่สามารถให้แผงโซลาร์เซลล์หันเข้าหาดวงอาทิตย์ได้ตลอดเวลาและทำให้แสงจากแสงอาทิตย์ฉายรังสีแผงเซลล์แสงอาทิตย์ในแนวตั้งได้ตลอดเวลาไดรฟ์วงแหวนหมุนแกนคู่สามารถปรับปรุงความแม่นยำในการติดตามและประสิทธิภาพการผลิตพลังงานซึ่งหมายความว่าไดรฟ์แบบแกนคู่สามารถสร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวแกนสองแกนสำหรับ CPV สามารถติดตั้งในแนวนอนแนวตั้งหรือหลายแกนรวมกัน
วิธีการเลือกขนาดของไดรฟ์แกว่งที่เหมาะสม?
การเลือกขนาดที่เหมาะสมของไดรฟ์แกว่งเพื่อหลีกเลี่ยงไม่เพียง แต่การขาดประสิทธิภาพหรือส่วนเกินของประสิทธิภาพเท่านั้นที่มีบทบาทสำคัญในการบรรลุโซลูชันที่คุ้มค่า
โปรดให้ข้อมูลต่อไปนี้เพื่อเลือกไดรฟ์แกว่งที่เหมาะสม:
1. แอปพลิเคชัน
2. ต้องใช้ toque เอาต์พุตหากคุณไม่มีความคิดที่ชัดเจนเกี่ยวกับข้อมูลนั้นเพียงแค่บอกให้เราทราบถึงน้ำหนักบรรทุกเช่นน้ำหนักของแผงและขายึดบนไดรฟ์แบบแกว่งของเรา
3. ขนาดน้ำหนักบรรทุกและลมที่ใหญ่ที่สุดในพื้นที่ของคุณในรอบ 10 ปีที่ผ่านมาซึ่งใช้ในการคำนวณว่าไดรฟ์ที่เราแนะนำสามารถรับภาระสูงสุดได้หรือไม่เมื่อมีลมใหญ่มา
4. ความเร็วเอาต์พุตที่คุณต้องการซึ่งจะช่วยให้เราสามารถแนะนำมอเตอร์ที่เหมาะสมสำหรับคุณได้
5. ข้อมูลอื่น ๆ เช่นฟันเฟืองความต้องการเกรด IP เป็นต้น
พารามิเตอร์ Dual Axis Slew Drive
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12 นิ้ว | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14 นิ้ว | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
