สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SDE3" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | ชุด: | SDE3 |
---|---|---|---|
เส้นผ่านศูนย์กลางภายนอก: | 3 ถึง 25 นิ้ว | ตัวเลือกเกียร์: | เกียร์ภายนอก |
การประกัน: | 3 ปี | OEM: | ที่มีจำหน่าย |
การสนับสนุนทางเทคนิค: | 24 ชม | ใบสมัคร: | ระบบติดตามดวงอาทิตย์ |
แสงสูง: | มอเตอร์ไดรฟ์ที่ถูกพัด,worm gear slew drive |

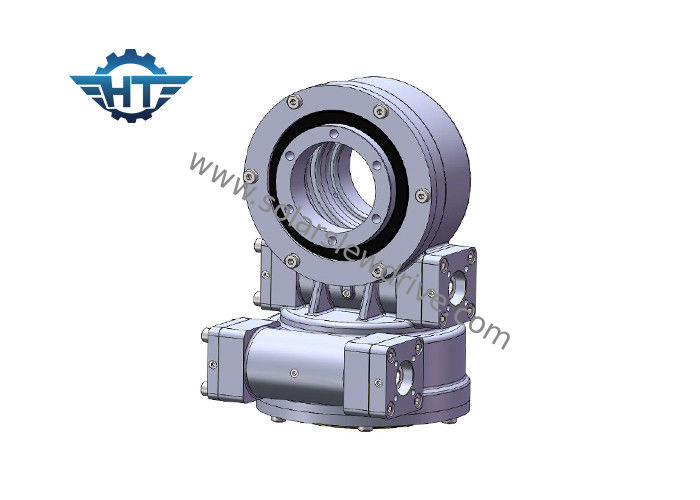

SDE3 Envelop Worm Gear Slew Drive Gearbox IP 66 สำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่
คำอธิบาย
สำหรับไดรฟ์แบบแกว่งมีเก้า (9) ขนาดให้เลือกตั้งแต่ 3 "ถึง 25" โดยมีมากกว่า 60 รุ่นเพื่อตอบสนองความต้องการในการติดตามทั้งแบบปกติและแม่นยำในระบบ PV เช่นระบบติดตามแนวเฉียงระบบติดตามเดี่ยวแบบแบน CPV และพลังงานความร้อนจากแสงอาทิตย์ ช่องติดตาม
ข้อดี
1) แรงบิดเอาต์พุตที่สูงขึ้นและภาระการถือครอง
2) ความแม่นยำในการติดตามสูงสุด
3) ทนต่อการกัดกร่อนได้ดีและมีประสิทธิภาพในการปิดผนึก
4) ได้รับการรับรอง ISO / CE
5) IP66
6) ล็อคตัวเอง
7) ฟันเฟือง: น้อยกว่า 0.01 องศา
วิธีการเลือกขนาดของไดรฟ์แกว่งที่เหมาะสม?
การเลือกขนาดที่เหมาะสมของไดรฟ์แกว่งเพื่อหลีกเลี่ยงไม่เพียง แต่การขาดประสิทธิภาพหรือส่วนเกินของประสิทธิภาพเท่านั้นที่มีบทบาทสำคัญในการบรรลุโซลูชันที่คุ้มค่า
โปรดให้ข้อมูลต่อไปนี้เพื่อเลือกไดรฟ์แกว่งที่เหมาะสม:
1. แอปพลิเคชัน
2. ต้องใช้ toque เอาท์พุทหากคุณไม่มีความคิดที่ชัดเจนเกี่ยวกับข้อมูลดังกล่าวเพียงแค่บอกให้เราทราบถึงภาระเช่นน้ำหนักของแผงและขายึดบนไดรฟ์แกว่งของเรา
3. ขนาดน้ำหนักบรรทุกและลมที่ใหญ่ที่สุดในพื้นที่ของคุณในรอบ 10 ปีที่ผ่านมาซึ่งใช้ในการคำนวณว่าไดรฟ์ที่เราแนะนำสามารถรับภาระสูงสุดได้หรือไม่เมื่อมีลมใหญ่มา
4. ความเร็วเอาต์พุตที่คุณต้องการซึ่งจะช่วยให้เราสามารถแนะนำมอเตอร์ที่เหมาะสมสำหรับคุณได้
5. ข้อมูลอื่น ๆ เช่นฟันเฟืองความต้องการเกรด IP เป็นต้น
เอกสารข้อมูล SDE Slewing Drive
รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3 " | 31: 1 | 600 | 1,500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
7 นิ้ว | 57: 1 | พ.ศ. 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
12 นิ้ว | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
14 นิ้ว | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
21 & quot; | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
