จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE5" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo, QT | แบบ: | SDE 5 |
|---|---|---|---|
| อัตราทดเกียร์: | 37: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 800 นิวตันเมตร |
| โฮลดิ้งแรงบิด: | 6000 นิวตันเมตร | แรงบิดเอียง: | 9200 นิวตันเมตร |
| อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| ฟันเฟือง: | น้อยกว่า 0.1 องศา | ประเภทการหมุน: | สองแกน |
| แสงสูง: | หนอนเกียร์ฆ่าไดรฟ์เกียร์แหวนแกว่ง,slewing ring gear |
||

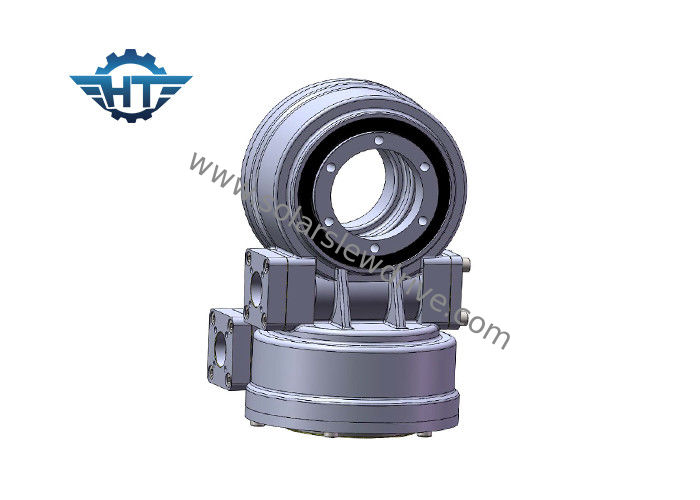

SDE5 Self Lock Dual Axis Slew Drive กระปุกเกียร์พร้อมมอเตอร์เกียร์ดาวเคราะห์ไฟฟ้าสำหรับตัวติดตามพลังงานแสงอาทิตย์
คำอธิบาย
ประสิทธิภาพของไดรฟ์แบบแกว่งมีตั้งแต่ 6kNm ถึง 220kNm ของแรงบิดในการยึด, 200Nm ถึง 63kNm ของแรงบิดเอาต์พุต, 500Nm ถึง 271kNm ของความสามารถในการรับน้ำหนักขณะพลิกกลับและอัตราส่วนการลดเกียร์ 30: 1 ถึง 156,600: 1การติดตั้งสามารถทำได้ทั้งในแนวนอนแนวตั้งหรือหลายแกนร่วมกัน
แนะนำให้ติดตั้งไดรฟ์แกว่ง VE ซีรีส์เพื่อติดตั้งไดรฟ์แกว่งที่อ้างถึงการวาดภาพกลับหัวในการใช้งานพลังงานแสงอาทิตย์เพื่อการป้องกันที่ดีขึ้น
แนะนำให้ติดตั้งไดรฟ์แกว่งซีรีส์ SE ให้ติดตั้งไดรฟ์แบบแกว่งคว่ำลงบนแกนราบในการใช้งานพลังงานแสงอาทิตย์เพื่อการป้องกันที่ดีขึ้นและเพิ่มการป้องกันสำหรับแกนยกระดับ
ชุดไดรฟ์แกว่ง SDE ติดตั้งสองทิศทาง
ข้อดี
1. ช่วงเวลาการพลิกคว่ำที่แข็งแกร่งขึ้นอยู่กับแหวนแกว่ง
2. นำไดรฟ์หนอนมาใช้
3. ขับเคลื่อนภาระที่มากขึ้นสำหรับการใช้หน้าสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ดีกว่า
ข้อมูลทางเทคนิคของ SDE Slewing Drive
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12 นิ้ว | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14 นิ้ว | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
