จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | SE7 | อัตราทดเกียร์: | 57: 1 |
|---|---|---|---|
| อย่างมีประสิทธิภาพ: | 40% | สี: | RAL 9006 หรือตามที่ร้องขอ |
| ใบสมัคร: | ติดตามแสงอาทิตย์ | สถานที่กำเนิด: | ฉางโจว, จีน |
| คนขับรถ: | มอเตอร์ 220VAC / 380VAC / 24VDC | การประกัน: | 5 ~ 10 ปี |
| ใบรับรอง: | ISO9001, CE | ไซต์การติดตั้ง: | สนามเปิดหรือหลังคาด้านบน |
| 404 Not Found: | ปลอดภัยติดตั้งง่ายอายุการใช้งานยาวนาน | ซ่อมบำรุง: | ฟรี |
| แสงสูง: | หนอนเกียร์ฆ่าไดรฟ์เกียร์แหวนแกว่ง,slewing ring gear |
||

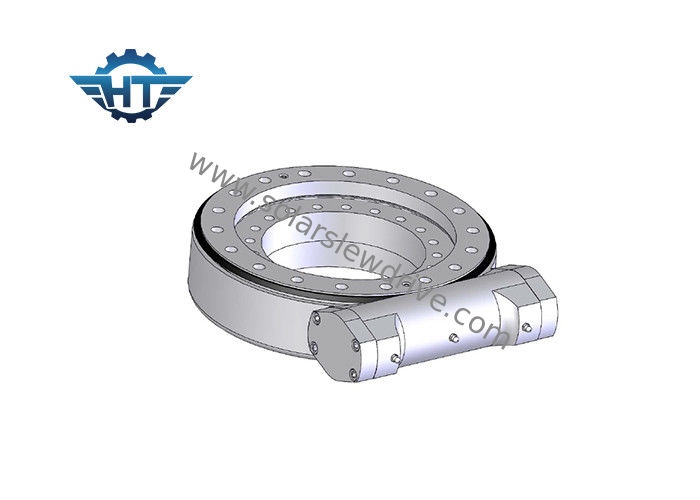

ภาพวาดผง Worm Slew Drive กระปุกเกียร์พร้อมอัตราทดเกียร์ 57 สำหรับระบบติดตามแสงอาทิตย์
คำอธิบาย
ข้อมูลเกี่ยวกับ Slew Drives - วิธีการเลือก Slew Drive ที่เหมาะสม
มีไดรฟ์สังหารหลายประเภทซึ่งสามารถเลือกได้โดยคำนึงถึงปัจจัยต่อไปนี้
1. ความสามารถในการรับน้ำหนักทิศทางและคุณสมบัติ: ไดรฟ์แบบหมุนเหมาะสำหรับการรับน้ำหนักเบาและแบริ่งลูกกลิ้งเหมาะสำหรับงานหนักและรับแรงกระแทกเมื่อแบริ่งกลิ้งอยู่ภายใต้ภาระตามแนวแกนที่บริสุทธิ์โดยทั่วไปจะเลือกแบริ่งแรงขับและเมื่อแบริ่งกลิ้งอยู่ภายใต้ภาระรัศมีที่บริสุทธิ์โดยทั่วไปจะเลือกตลับลูกปืนแบบร่องลึกหรือแบริ่งลูกกลิ้งทรงกระบอกสั้นและเมื่ออุปกรณ์หมุนเป็น สัมผัสกับภาระรัศมีที่บริสุทธิ์นอกจากนี้ยังมีภาระตามแนวแกนขนาดเล็กคุณสามารถเลือกตลับลูกปืนแบบร่องลึกตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแบริ่งลูกกลิ้งเรียวและลูกตรงกลางหรือลูกปืนลูกกลิ้งตรงกลางเมื่อโหลดตามแนวแกนมีขนาดใหญ่สามารถเลือกมุมสัมผัสของแบริ่งลูกกลิ้งแบบสัมผัสเชิงมุมและแบริ่งลูกกลิ้งเรียวหรือการใช้แบริ่งศูนย์กลางและแบริ่งแรงขับรวมกันซึ่งเหมาะอย่างยิ่งสำหรับโหลดตามแนวแกนที่สูงมากหรือข้อกำหนดพิเศษที่มีแกนขนาดใหญ่ ความแข็งแกร่ง
2. ความเร็วที่อนุญาต: สำหรับไดรฟ์สังหารประเภทต่างๆโดยทั่วไปตลับลูกปืนที่มีแรงเสียดทานน้อยและความสามารถในการทำความร้อนต่ำเหมาะสำหรับความเร็วสูงการออกแบบควรพยายามให้แบริ่งลูกกลิ้งหมุนทำงานภายใต้สภาวะที่ต่ำกว่าความเร็วในการหมุนสูงสุด
3. ความแข็งแกร่ง: เมื่อแบริ่งของชุดขับเคลื่อนสังหารรับภาระแหวนแบริ่งและที่สัมผัสของตัวรีดจะทำให้เกิดการเสียรูปแบบยืดหยุ่นปริมาณการเสียรูปจะเป็นสัดส่วนกับน้ำหนักและอัตราส่วนจะกำหนดขนาดความแข็งแกร่งของแบริ่งโดยทั่วไปความแข็งแกร่งของแบริ่งสามารถปรับปรุงได้โดยการขันตลับลูกปืนล่วงหน้านอกจากนี้ในการออกแบบการรองรับแบริ่งการพิจารณาการรวมกันและการจัดเรียงตลับลูกปืนยังสามารถปรับปรุงความแข็งของการรองรับแบริ่งได้อีกด้วย
4. การปรับแต่งประสิทธิภาพและข้อผิดพลาดในการติดตั้ง: หลังจากโหลดแบริ่งเข้าสู่ตำแหน่งการทำงานแล้วการติดตั้งและการวางตำแหน่งที่ไม่ดีจะเกิดจากข้อผิดพลาดในการผลิตในขณะนี้เนื่องจากการตกปลาของเพลาและการขยายตัวทางความร้อนและเหตุผลอื่น ๆ แบริ่งรับน้ำหนักมากเกินไปทำให้เกิดความเสียหายในช่วงต้นตลับลูกปืนตั้งศูนย์อัตโนมัติสามารถเอาชนะข้อบกพร่องที่เกิดจากข้อผิดพลาดในการติดตั้งได้ด้วยตัวเองดังนั้นจึงเหมาะสำหรับการใช้งานดังกล่าว
5. การติดตั้งและถอดชิ้นส่วน Slew drive: แบริ่งลูกกลิ้งเรียวแบริ่งลูกกลิ้งและแบริ่งลูกกลิ้งเรียว ฯลฯ เป็นของวงแหวนด้านในและด้านนอกสามารถแยกประเภทแบริ่งได้ (นั่นคือแบริ่งที่แยกออกจากกัน) ติดตั้งและถอดประกอบได้ง่าย .
ตารางประสิทธิภาพของ SE14
| รุ่น | ไดรฟ์ตัวหนอนแนวนอน 14 นิ้ว |
| อัตราส่วน | 85: 1 |
| เกรด IP | IP66 |
| จัดอันดับแรงบิดเอาต์พุต | 44 กิโลนิวตันเมตร |
| แรงบิดเอียง | 135 กิโลนิวตันเมตร |
| โหลดตามแนวแกน | 680 กิโลนิวตัน |
| โหลดเรเดียล | 230 กิโลนิวตัน |
| ถือแรงบิด | 68 กิโลนิวตันเมตร |
| ประสิทธิภาพ | 40% |
| ความแม่นยำ | ≤0.1° |
| ล็อคตัวเอง | ใช่ |
| น้ำหนัก | 62 กก |
| อุณหภูมิในการทำงาน | -30 ～ + 120 ℃ |
ขอบเขตการใช้งาน
การใช้งานทั่วไป ได้แก่ เครื่องติดตามพลังงานแสงอาทิตย์กังหันลมจานดาวเทียมและเรดาร์เครนรถบรรทุกลิฟท์คนอุปกรณ์สาธารณูปโภคสิ่งที่แนบมากับอุปกรณ์ไฮดรอลิกอุปกรณ์เครื่องมือน้ำมันเครื่องจัดการยางรถขุดและลิฟท์ยานยนต์
บริการของเรา
มีขนาดแตกต่างกันมากกว่า 10 ขนาดเริ่มตั้งแต่ขนาด 3 'จนถึงขนาด 25 "นิ้วโดยมีขนาด 5", 7 ", 9" 12 ", 14", 17 ", 19" และ 21 "ซึ่งมีทั้งที่ใช้กันอย่างแพร่หลาย ในระบบติดตามแสงอาทิตย์ (PV, CPV, HCPV และ heliostat) และยานพาหนะทั่วไปเช่นลิฟท์คนเครนรถบรรทุกรวมถึงยานพาหนะแบบแยกส่วน
