สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE9 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
แบบ: | 9 นิ้ว | อัตราทดเกียร์: | 61: 1 |
---|---|---|---|
อย่างมีประสิทธิภาพ: | 40% | แม่นยำ: | น้อยกว่า 0.1 องศา |
คนขับรถ: | มอเตอร์ไฟฟ้า / ไฮดรอลิกมอเตอร์ / เซอร์โวมอเตอร์ | ชนิด: | ติดตั้งในแนวตั้ง |
ใบสมัคร: | การใช้งานด้านอุตสาหกรรมและ OEM | สี: | ตามที่ขอ |
แสงสูง: | solar tracker drive,slewing drive for solar tracking system |

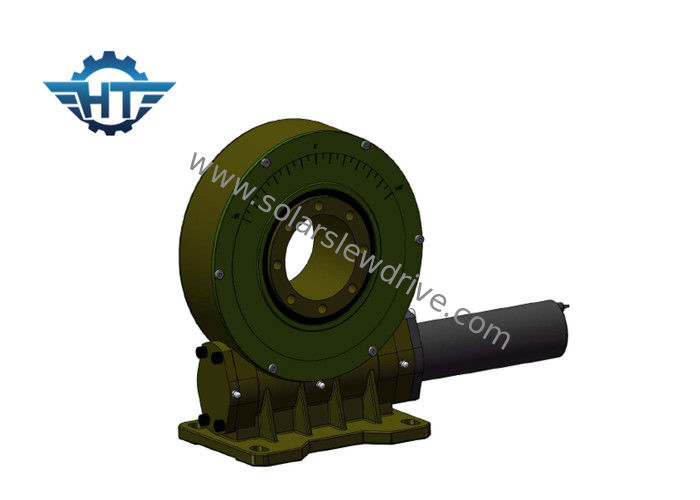

VE9 ไดรฟ์ Slewing ขนาดเล็กแนวตั้งแบบปิดล้อมพร้อมคุณสมบัติล็อคตัวเองสำหรับระบบติดตามแบนเดียว
ลักษณะ
ชื่อของไดรฟ์ slewing ไม่เหมือนกันมันก็เรียกว่า: เกียร์ slewing ไดรฟ์แบบหมุนเพลาไดรฟ์แบบหมุนอุปกรณ์ไดรฟ์แบบหมุนไดรฟ์ slew เกียร์แบบแกว่งและหน่วยไดรฟ์แบบหมุน ในปัจจุบันอุปกรณ์ดังกล่าวส่วนใหญ่เรียกว่าไดรฟ์แกว่ง
การเคลื่อนไหวของไดรฟ์แกว่งของเราสามารถลดการใช้พลังงาน มันสามารถทนต่อแรงตามแนวแกนโหลดรัศมีและช่วงเวลาการพลิกคว่ำ มันมีการติดตั้งง่ายบำรุงรักษาง่ายและข้อดีการประหยัดพื้นที่ติดตั้งในระดับที่มากขึ้น
แอพพลิเคชั่นรวมถึงระบบพลังงานแสงอาทิตย์พวงมาลัยรถยนต์พิเศษรถบรรทุกแบนสำหรับงานหนักรถเครนตู้คอนเทนเนอร์รถเครนติดตั้งรถบรรทุกรถเครนยานพาหนะทางอากาศรถเครนรถเครนโครงสำหรับตั้งสิ่งของสถานีพลังงานลมขนาดเล็กการสื่อสารในอวกาศเครื่องรับสัญญาณดาวเทียมเป็นต้น .
การกำหนดค่าทั่วไปคือ DC มอเตอร์ลดดาวเคราะห์หรือมอเตอร์เกียร์ AC ในอุตสาหกรรมไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์ในขณะที่มอเตอร์ไฮดรอลิกเป็นพลังงานขับเคลื่อนในเครื่องจักรก่อสร้าง
พารามิเตอร์ของ VE slewing Drives
แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | โฮลดิ้งแรงบิด | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | นิวตันเมตร | ระดับ | ใช่ | กิโลกรัม | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13kg |
5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28kg |
8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กิโลกรัม |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กิโลกรัม |
ข้อดี
1. ช่วงเวลาการพลิกคว่ำที่แข็งแกร่งขึ้นอยู่กับแหวนแกว่ง
2. ใช้เวิร์มตัวห่อหุ้ม
3. ผลักภาระให้มากขึ้นสำหรับการใช้หน้าสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ดีขึ้น
