| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 100~1100 / pc |
| Delivery Time: | 15 ~ 45 วัน |
| Payment Terms: | L/c, T/T ตะวันตกสหภาพ |

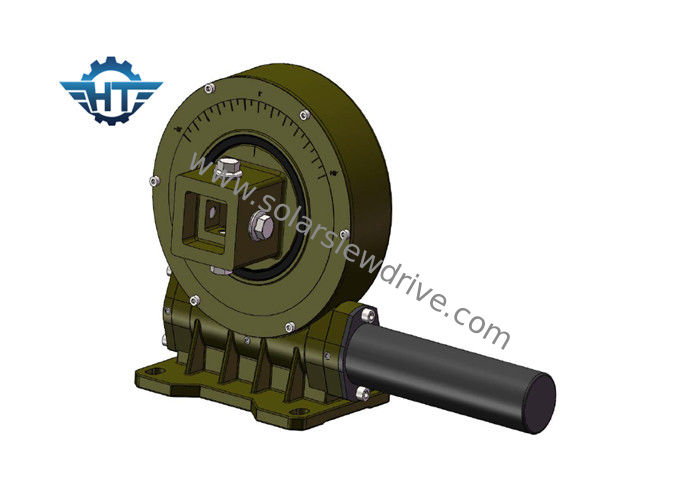

เกียร์หนอนแนวตั้ง VE9 Slew Drive พร้อมมอเตอร์เกียร์ DC 12V และตัวเรือนสำหรับใช้นอกอาคาร
ลักษณะ
ไดรฟ์ Slew เป็นกลไกการลดความเร็วรอบหมุนเต็มรูปแบบพร้อมกับแหล่งพลังงานในตัว มันถูกใช้เป็นผู้ติดตามไดรฟ์และสิ่งที่แนบกลไก
ข้อดี
1. Modularity
เนื่องจากการผสมผสานระดับสูงของไดรฟ์โรตารีทำให้ผู้ใช้ไม่จำเป็นต้องซื้อและดำเนินการส่วนประกอบแต่ละชิ้นที่ประกอบขึ้นเป็นอุปกรณ์หมุนได้และในระดับหนึ่งลดขั้นตอนการเตรียมการเมื่อเริ่มต้นการผลิตผลิตภัณฑ์ จึงช่วยปรับปรุงผลิตภาพแรงงานอย่างมาก
2. ความปลอดภัย
ไดรฟ์เกียร์หนอนที่มีลักษณะการล็อคตัวเองแบบย้อนกลับสามารถบรรลุการล็อคตัวเองแบบย้อนกลับเท่านั้นที่สามารถขับเคลื่อนโดยหนอนและไม่สามารถขับเคลื่อนด้วยเกียร์หนอน คุณลักษณะนี้ช่วยให้ไดรฟ์โรตารีสามารถนำมาใช้กันอย่างแพร่หลายในการยกทำงานทางอากาศและอุปกรณ์อื่น ๆ ในขณะที่การปรับปรุงโฮสต์ของเนื้อหาทางวิทยาศาสตร์และเทคโนโลยี แต่ยังช่วยเพิ่มความมั่นคงของโฮสต์ในการดำเนินงานและปัจจัยด้านความปลอดภัย ไดรฟ์ slew กับผลิตภัณฑ์โรตารี่ดั้งเดิมเมื่อเทียบกับการติดตั้งง่ายบำรุงรักษาง่ายในระดับมากประหยัดพื้นที่สำหรับการติดตั้ง
3. ลดความซับซ้อนของการออกแบบโฮสต์
เมื่อเทียบกับไดรฟ์เกียร์แบบดั้งเดิมหนอนเกียร์ไดรฟ์สามารถลดอัตราส่วนที่ค่อนข้างใหญ่ในบางกรณีโฮสต์สามารถบันทึกส่วนลดเพื่อลดต้นทุนการจัดซื้อสำหรับลูกค้า แต่ยังช่วยลดอัตราความล้มเหลวของโฮสต์
การประยุกต์ใช้งาน
ผลิตภัณฑ์ของเราประกอบด้วยไดรฟ์แกว่งและส่วนประกอบที่เกี่ยวข้องซึ่งส่วนใหญ่จะใช้ในระบบติดตามแสงอาทิตย์แกนเดียวหรือสองแกนยานพาหนะก่อสร้างเครื่องจักรพอร์ตยานพาหนะโมดูลาร์และระบบพลังงานลมขนาดเล็ก
ลูกค้าจากบ้านและต่างประเทศสำหรับระบบติดตามความร้อนจากแสงอาทิตย์ / PVV / CSP เนื่องจากการรวมกันของแหวนแกว่งกับเพลาหนอนนาฬิกาทรายซึ่งให้การสัมผัสฟันที่มากขึ้นแรงบิดของไดรฟ์และการหมุนที่ราบรื่นยิ่งขึ้น มีขนาดแตกต่างกันตั้งแต่ 3 นิ้วถึง 25 นิ้วที่มีมากกว่า 60 รุ่นเพื่อตอบสนองความต้องการการติดตามปกติและแม่นยำในฟิลด์ PV, CPV, CSP และการติดตามพลังงานความร้อนจากแสงอาทิตย์
ข้อมูลทางเทคนิค
| VE Model Performance Parameters | ||||||||||||
| แบบ | แรงบิดขาออก (Nm) | แรงบิดโฮลดิ้ง (Nm) | TiltingTorque (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ความแม่นยำ (องศา) | ความแม่นยำ | IP | ทำงาน Tep (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 88 กิโลกรัม |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 135 กก |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 192 กก |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 251 กิโลกรัม |
