จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE3 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| อัตราทดเกียร์: | 31: 1 | แรงบิดปกติ: | 533 นิวตันเมตร |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว จีน | โฮลดิ้งแรงบิด: | 7000 นิวตันเมตร |
| แรงบิดเอียง: | 744 นิวตันเมตร | แรงบิดเอาท์พุทจัดอันดับ: | 0.065 รอบต่อนาที |
| การใช้งาน: | เครื่องติดตามแสงอาทิตย์ | ปกป้องคุณสมบัติ: | IP66 |
| แสงสูง: | solar tracker drive,solar slew drive |
||

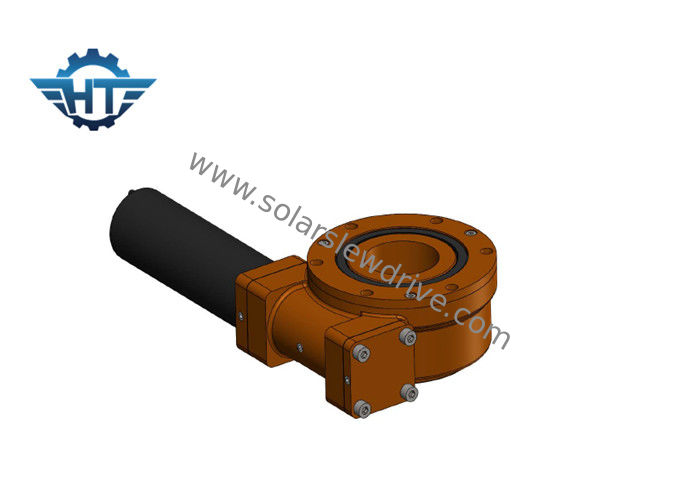

3 นิ้ว IP66 ไดรฟ์ขนาดเล็ก Slew กับ 24VDC มอเตอร์เกียร์ดาวเคราะห์สำหรับเอียงระบบติดตามแสงอาทิตย์
ลักษณะ
ระบบขับเคลื่อนแบบสโลว์เป็นหน่วยที่สร้างขึ้นอย่างกะทัดรัดซึ่งประกอบด้วยหนอนเกียร์ฐานบ้านตลับลูกปืนและอุปกรณ์เสริมอื่น ๆ หน่วยนี้นำข้อดีของเกียร์และหนอนมาไว้ในเครื่องเดียว
ไดรฟ์ SE ของเรามีกล่องหุ้ม IP66 ที่ได้รับการปกป้องอย่างสมบูรณ์จากอนุภาคสิ่งแวดล้อมเช่นฝุ่นดินทรายและแม้แต่น้ำ อุปกรณ์ทดสอบของเราช่วยให้มั่นใจว่าผลิตภัณฑ์ของเรามีอายุการใช้งานยาวนานถึง 30 ปี
พารามิเตอร์ของไดรฟ์แกว่ง
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
มอเตอร์ที่แตกต่างกัน (220VAC, 380VAC มอเตอร์, 12VDC, 24VDC, มอเตอร์ 48VDC, เซอร์โวมอเตอร์และมอเตอร์สเต็ป) สามารถออกแบบได้ตามความต้องการของลูกค้า
มอเตอร์กระแสตรง
1. ใช้โครงสร้างรองรับ Dual สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นมาก
2. วงล้ออาทิตย์และวงล้อดาวเคราะห์เชื่อมต่อกันด้วยเส้นโค้งซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน
3. เราใช้ขดลวดเกียร์ที่ระยะอินพุทซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูง วงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราสามารถสร้างอัตราส่วนได้มากขึ้นและการออกแบบมีความยืดหยุ่น กล่องเกียร์และมอเตอร์จะอยู่ในตำแหน่งที่ตะเข็บด้วยสกรูในแนวแกนซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน
4. เราใช้ตัวยึดพินในล้อดาวเคราะห์เราใช้ตัวบดพินแทนการเลื่อนแบบบดเพื่อชีวิตของกระปุกเกียร์จะนานขึ้น
5. โครงสร้างรองรับคู่ การเจียระไนภายในในการเจาะของเฟืองดาวเคราะห์ทำให้รูเจาะด้านในน้อยกว่า 0.003 มม. ทำงานโดยหมุนแทนการเลื่อน การขูดผิวด้วยความแม่นยำของเฟือง HRC60 การใช้เทคโนโลยีเหล่านี้ทำให้มั่นใจได้ว่าการทำงานจะเงียบและมั่นคงเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
ขนาด
