| Brand Name: | HangTuo |
| Model Number: | SDE7" |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 วัน |
| Payment Terms: | L/c, T/T ตะวันตกสหภาพ |

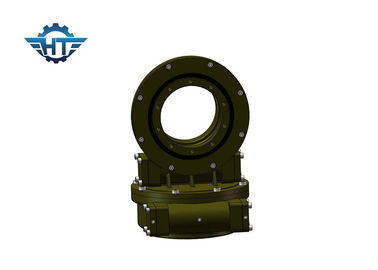

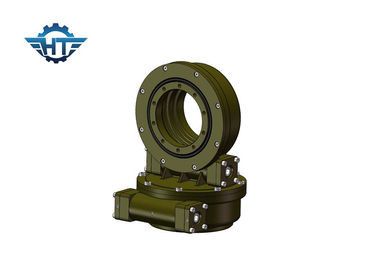

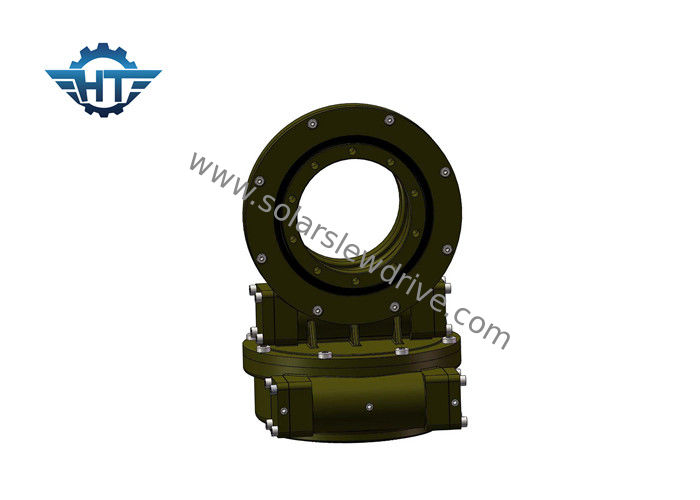

ประสิทธิภาพการส่งสูง SDE7 Gear Slew Drive กระปุกเกียร์แกนคู่และล็อคตัวเองสำหรับตัวติดตามพลังงานแสงอาทิตย์
บทนำ
แกนหมุนคู่เหมาะสำหรับสถานการณ์ที่ต้องหมุนทั้งแนวตั้งและแนวนอนการใช้งานทั่วไป ได้แก่ เครื่องติดตามพลังงานแสงอาทิตย์แบบแกนคู่จานดาวเทียมและเรดาร์เครื่องจักรที่ต้องเคลื่อนที่ 360 องศาทั้งสองทิศทาง
Changzhou Hangtuo Mechanical Co. , ltd เป็นผู้ผลิตมืออาชีพและผู้ส่งออกแบริ่งแกว่ง / แหวนแกว่ง / วงเวียนแกว่งไดรฟ์แกว่ง / ไดรฟ์ฆ่าซึ่งส่วนใหญ่จะใช้ในเครื่องจักรท่าเรือเครื่องจักรทำเหมืองเครื่องจักรเชื่อมยานพาหนะก่อสร้างยานพาหนะแบบแยกส่วนเดียว หรือระบบติดตามแสงอาทิตย์แบบแกนคู่และระบบพลังงานลมขนาดเล็กดาวเทียมเสาอากาศเป็นต้น
คุณสมบัติ
1. แรงบิดสำรองสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2.ซองใส่ไดรฟ์หนอนอยู่ข้างใน
3.หน้าสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
4.ฟังก์ชั่นล็อคตัวเอง
แผนภูมิประสิทธิภาพของ SDE Series
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12 นิ้ว | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14 นิ้ว | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
อภิธานศัพท์ของ Key Parameters
Tilting Moment Torque: แรงบิดคือภาระที่คูณด้วยระยะห่างระหว่างตำแหน่งของโหลดและศูนย์กลางของตลับลูกปืนหมุนหากควอร์คที่เกิดจากโหลดและระยะทางมากกว่าแรงบิดโมเมนต์การเอียงที่กำหนดไว้ไดรฟ์แบบแกว่งจะพลิกกลับ
โหลดเรเดียล: โหลดแนวตั้งกับแกนของแบริ่งแกว่ง
โหลดตามแนวแกน: โหลดขนานกับแกนของแบริ่งแกว่ง
ถือแรงบิด:เป็นแรงบิดย้อนกลับเมื่อไดรฟ์หมุนกลับด้านและชิ้นส่วนต่างๆไม่ได้รับความเสียหายแรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดถือ
ล็อคตัวเอง: เฉพาะเมื่อโหลดแล้วไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้จึงเรียกว่าการล็อคตัวเอง
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆได้เช่นมอเตอร์ไฮดรอลิกสเต็ปเปอร์มอเตอร์มอเตอร์ไฟฟ้าเป็นต้น
3. มีสีที่แตกต่างกันตามรหัส RAL;สีมาตรฐานของเราคือ RAL 9006
