วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE7" |
---|---|---|---|
อัตราทดเกียร์: | 57: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 2000 นิวตันเมตร |
โฮลดิ้งแรงบิด: | 13500 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
โหลดตามแนวแกน: | 34 kN | โหลดเรเดียล: | 58 kN |
แสงสูง: | solar tracker drive,solar slew drive |

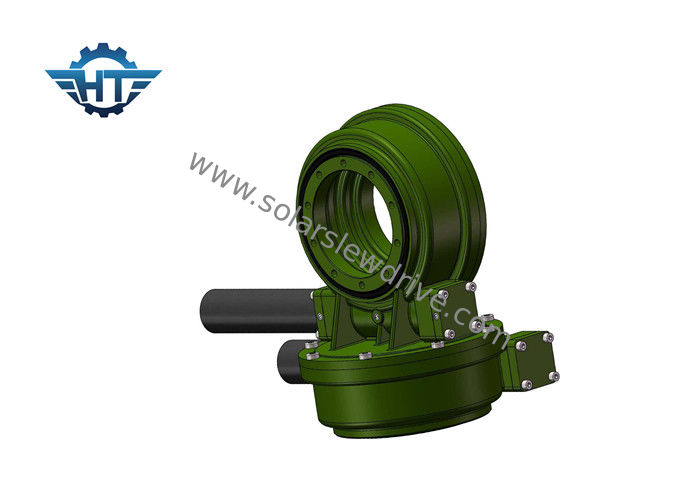

ไดรฟ์ Slew แกนคู่ขนาดเล็กพร้อมมอเตอร์เกียร์ดาวเคราะห์ 24VDC สำหรับระบบติดตามแสงอาทิตย์
ลักษณะ
ไดรฟ์แกว่งของ Hangtuo ให้อัตราส่วนที่มากในเฟืองเดียวซึ่งปรับให้เหมาะสมกับน้ำหนักและประสิทธิภาพ แบริ่งและเกียร์ถูกประกอบเข้าด้วยกันด้วยโครงสร้างที่ต่ำการยึดตัวเองและพร้อมติดตั้งทำให้ผลิตภัณฑ์สามารถตอบสนองต่อแรงตามแนวแกนและรัศมีทั้งหมด ผลิตภัณฑ์ที่ปรับได้สูงเหล่านี้ยังมีความต้านทานแรงกระแทกที่แข็งแกร่งประสิทธิภาพการใช้งานที่ยาวนานการหมุนที่ราบรื่นการป้องกันแบริ่ง ผลประโยชน์ทางเทคนิคทั้งหมดที่รวมเข้ากับมาตรฐานคุณภาพชั้นนำของอุตสาหกรรมทำให้ผลิตภัณฑ์ Hangtuo เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการใช้งานที่มีประสิทธิภาพสูง
หลักการทำงานของไดรฟ์ Slew
หนอนถูกขับเคลื่อนโดยมอเตอร์ซึ่งขับเคลื่อนวงแหวนรอบนอกของแหวนแกว่งเพื่อหมุน วงแหวนรอบนอกให้แรงบิดผ่านหน้าแปลนและวงแหวนด้านในของแหวนแกว่งนั้นได้รับการแก้ไขในตัวเรือน ไดรฟ์ Slewing มีการล็อกตัวเองแบบย้อนกลับเนื่องจากตัวเฟืองตัวหนอนมีลักษณะล็อคตัวเองแบบย้อนกลับ
กราฟประสิทธิภาพของ SDE
แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | โฮลดิ้งแรงบิด | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | นิวตันเมตร | ระดับ | ใช่ | กิโลกรัม | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 21kg |
5" | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 32kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 54kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 88kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 157 กก |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 214kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 315kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 481kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 682 กิโลกรัม |
คำศัพท์ของพารามิเตอร์หลัก
Tilting Moment Torque : Torque คือโหลดคูณด้วยระยะห่างระหว่างตำแหน่งของโหลดและศูนย์กลางของแบริ่งแกว่ง หากแรงบิดที่เกิดขึ้นจากโหลดและระยะทางมากกว่าแรงบิดโมเมนต์การเอียงที่กำหนดไว้ไดร์ฟการแกว่งจะหยุดทำงาน
โหลดรัศมี: โหลดแนวตั้งไปยังแกนของแบริ่งการแกว่ง
โหลดตามแนวแกน: โหลดขนานกับแกนของตลับลูกปืนแกว่ง
โฮลดิ้งแรงบิด: มันเป็น แรงบิด ย้อนกลับเมื่อไดรฟ์หมุนกลับได้และชิ้นส่วนไม่เสียหายแรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดถือ
การล็อคตัวเอง: เมื่อโหลดแล้วไดรฟ์ slewing จะไม่สามารถหมุนกลับได้และเรียกว่าการล็อคตัวเอง
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RAL สีมาตรฐานของเราคือ RAL 9006
