จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 398~456/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE7 " |
|---|---|---|---|
| อัตราทดเกียร์: | 57: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 2000 นิวตันเมตร |
| โฮลดิ้งแรงบิด: | 13500 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
| อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| แสงสูง: | หนอนเกียร์ฆ่าไดรฟ์เกียร์แหวนแกว่ง,slewing ring gear |
||

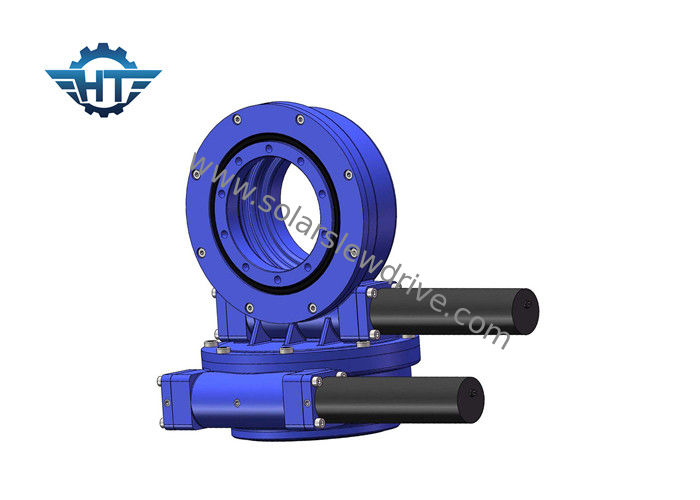

ซองใส่กระปุกเกียร์นาฬิกาทรายแบบนาฬิกาทรายพร้อมมอเตอร์ลดสำหรับพลังงานความร้อนจากแสงอาทิตย์
คำอธิบาย
หลักการของการผลิตไฟฟ้าด้วยความร้อนจากแสงอาทิตย์คือการรวบรวมแสงอาทิตย์ไว้ในอุปกรณ์รวบรวมพลังงานแสงอาทิตย์ผ่านกระจกและใช้พลังงานแสงอาทิตย์เพื่อให้ความร้อนกับตัวกลางถ่ายเทความร้อน (ของเหลวหรือก๊าซ) ในอุปกรณ์รวบรวมจากนั้นให้ความร้อนน้ำเพื่อสร้างไอ ขับหรือขับเครื่องกำเนิดไฟฟ้าโดยตรงเพื่อผลิตกระแสไฟฟ้า
ประเภทของระบบ
โดยทั่วไปการผลิตไฟฟ้าด้วยความร้อนจากแสงอาทิตย์มีสี่ประเภทดังต่อไปนี้: รางน้ำหอคอยจาน (แผ่นดิสก์) และ Fresnel
ราง
ระบบผลิตไฟฟ้าพลังงานความร้อนจากแสงอาทิตย์แบบรางเรียกว่าระบบผลิตไฟฟ้าพลังงานความร้อนจากแสงอาทิตย์แบบรางกระจกพาราโบลาตัวสะสมความเข้มข้นแบบพาราโบลาแบบรางถูกจัดเรียงเป็นอนุกรมและขนานให้ความร้อนแก่ตัวกลางในการทำงานสร้างไอน้ำร้อนยวดยิ่งและขับเคลื่อนชุดเครื่องกำเนิดไฟฟ้ากังหันไอน้ำเพื่อผลิตกระแสไฟฟ้า
ทาวเวอร์
ในปี 1973 การระบาดของวิกฤตน้ำมันทั่วโลกกระตุ้นให้เกิดการวิจัยและพัฒนาเทคโนโลยีพลังงานแสงอาทิตย์เมื่อเทียบกับเซลล์แสงอาทิตย์ราคาสูงและประสิทธิภาพต่ำประสิทธิภาพของการผลิตไฟฟ้าพลังงานความร้อนจากแสงอาทิตย์ค่อนข้างสูงและเทคโนโลยีนี้ค่อนข้างโต
จาน
ระบบผลิตไฟฟ้าพลังงานความร้อนจากแสงอาทิตย์ชนิดแผ่นดิสก์ (หรือที่เรียกว่าจาน) เป็นระบบพลังงานแสงอาทิตย์ระบบแรกของโลกประกอบด้วยกระจกพาราโบลาประกอบด้วยกระจกหลายบานได้รับโฟกัสของพาราโบลาและตัวกลางถ่ายเทความร้อนในตัวรับจะถูกทำให้ร้อนขับเคลื่อนเครื่องยนต์เพื่อผลิตกระแสไฟฟ้าที่ประมาณ 750 ℃
เฟรส
หลักการทำงานคล้ายกับการผลิตไฟฟ้าด้วยความร้อนแบบรางน้ำยกเว้นว่าจะใช้คอนเดนเซอร์โครงสร้างเฟรสแทนกระจกทำให้ราคาไม่แพงนัก แต่ประสิทธิภาพจะลดลงตามลำดับ
เนื่องจากระบบดังกล่าวมีสมาธิเพียงไม่กี่ครั้งคุณภาพของไอน้ำอุ่นจึงไม่สูงเพื่อให้ประสิทธิภาพการผลิตไฟฟ้าประจำปีของทั้งระบบสามารถเข้าถึงได้เพียง 10% เท่านั้นแต่เนื่องจากโครงสร้างที่เรียบง่ายของระบบและการใช้สื่อถ่ายเทความร้อนโดยตรงเพื่อสร้างไอน้ำต้นทุนในการก่อสร้างและการบำรุงรักษาจึงค่อนข้างต่ำ
Slew Drives ใช้ใน Tower CSP
| ชื่อผลิตภัณฑ์ | SDE7 Slewing drive พร้อมมอเตอร์เกียร์ 43Nm 24Vdc |
| แรงบิดเอาต์พุต | 980 นาโนเมตร;723 ฟุตปอนด์ |
| แรงบิดเอาต์พุตสูงสุด | พ.ศ. 2481;1429 ฟุตปอนด์ |
| Tilting Moment Torque | 7000 นาโนเมตร;5163 ฟุตปอนด์ |
| ถือแรงบิด | 13200 นาโนเมตร;9736 ฟุตปอนด์ |
| คะแนนตามแนวแกนคงที่ | 133.20 กิโลนิวตัน;29943 ปอนด์ |
| คะแนนเรเดียลแบบคงที่ | 53 กิโลนิวตัน;11977 ปอนด์ |
| คะแนนแกนแบบไดนามิก | 31.90 kN;7171 ปอนด์ |
| คะแนนเรเดียลแบบไดนามิก | 27.91 กิโลนิวตัน;6274 ปอนด์ |
| มอเตอร์ทางเลือก | มอเตอร์ AC 380V / 220V;สเต็ปเปอร์มอเตอร์;มอเตอร์ไร้แปรงถ่าน |
| รูปแบบผลิตภัณฑ์ | แกนคู่;แกนเดี่ยวCPV / HCPV;จานพลังงานแสงอาทิตย์;พาราโบลา;โซลาร์ทาวเวอร์ |
| คุณสมบัติการใช้งาน | ระบบติดตามแสงอาทิตย์เครื่องจักรอุตสาหกรรม |
ตารางประสิทธิภาพของไดรฟ์ Slewing สองแกน
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12 นิ้ว | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14 นิ้ว | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
คุณสมบัติ
1. แรงบิดสำรองสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2.ซองใส่ไดรฟ์หนอนอยู่ข้างใน
3.หน้าสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
4.ฟังก์ชั่นล็อคตัวเอง
ใบสมัคร
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆได้เช่นมอเตอร์ไฮดรอลิกสเต็ปเปอร์มอเตอร์มอเตอร์ไฟฟ้าเป็นต้น
3. มีสีที่แตกต่างกันตามรหัส RAL;สีมาตรฐานของเราคือ RAL 9006
