จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 530 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE7 " |
|---|---|---|---|
| อัตราทดเกียร์: | 57: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 2000 นิวตันเมตร |
| โฮลดิ้งแรงบิด: | 13500 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
| อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| แสงสูง: | หนอนเกียร์ฆ่าไดรฟ์เกียร์แหวนแกว่ง,slewing ring gear |
||

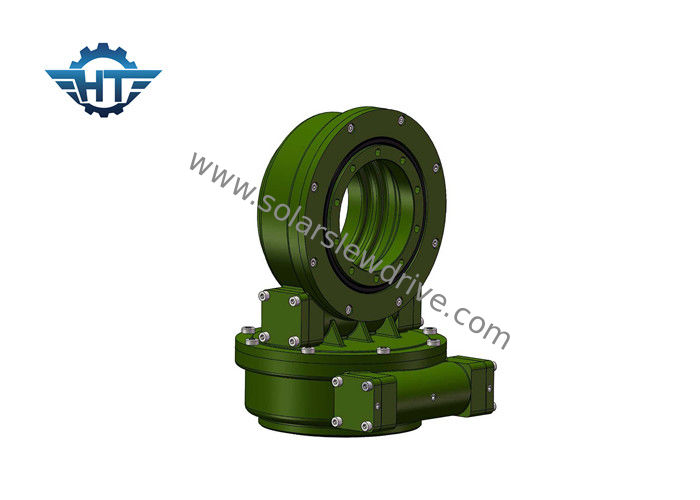

SDE7 IP66 Slew Drive Gearbox โดดเด่นด้วยแรงบิดสูงหล่อลื่นในตัวเพื่อติดตามดวงอาทิตย์
คำอธิบาย
ระบบติดตามแสงอาทิตย์ประกอบด้วยแกนเดี่ยวและระบบติดตามแสงอาทิตย์แบบแกนคู่ระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวประกอบด้วยระบบติดตามเดี่ยวแบบเอียงและแบน
สำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่ซึ่งขึ้นอยู่กับโครงสร้างตัวยึดที่แตกต่างกันสามารถใช้โซลูชันไดรฟ์ฆ่าได้สามประเภท:
1. ใช้ไดรฟ์ฆ่าแกนเดี่ยวแนวนอน (ชนิด se) สองตัว
2. ใช้แนวนอน (แบบ se) และแนวตั้งอีกแบบหนึ่ง (ve type)
3. ใช้ไดรฟ์สังหารแบบแกนคู่
โซลูชันทั้งหมดเหล่านี้สามารถติดตามดวงอาทิตย์ได้ทั้งในแนวตั้งและแนวนอนนั่นหมายถึงการติดตามดวงอาทิตย์ตลอดเวลาด้วยแสงแดดโดยตรง
| ชื่อผลิตภัณฑ์ | SDE7 Slew Drives |
| แรงบิดเอาต์พุต | 980 นาโนเมตร;723 ฟุตปอนด์ |
| แรงบิดเอาต์พุตสูงสุด | พ.ศ. 2481;1429 ฟุตปอนด์ |
| Tilting Moment Torque | 7000 นาโนเมตร;5163 ฟุตปอนด์ |
| ถือแรงบิด | 13200 นาโนเมตร;9736 ฟุตปอนด์ |
| คะแนนตามแนวแกนคงที่ | 133.20 กิโลนิวตัน;29943 ปอนด์ |
| คะแนนเรเดียลแบบคงที่ | 53 กิโลนิวตัน;11977 ปอนด์ |
| คะแนนแกนแบบไดนามิก | 31.90 kN;7171 ปอนด์ |
| คะแนนเรเดียลแบบไดนามิก | 27.91 กิโลนิวตัน;6274 ปอนด์ |
| มอเตอร์ทางเลือก | มอเตอร์ 12/24 / 48VDC;สเต็ปเปอร์มอเตอร์;มอเตอร์ไร้แปรงถ่าน |
| รูปแบบผลิตภัณฑ์ | แกนคู่;CPV / HCPV;จานพลังงานแสงอาทิตย์;โซลาร์ทาวเวอร์ |
| คุณสมบัติการใช้งาน | ระบบติดตามแสงอาทิตย์เครื่องจักรอุตสาหกรรม |
| แนะนำ Square of Panel | 30 ตร.ม. |
แผ่นข้อมูลประสิทธิภาพของ SDE Slew Drives
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12 นิ้ว | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14 นิ้ว | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
ใบสมัคร
ระบบติดตามแสงอาทิตย์แบบแกนคู่
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆได้เช่นมอเตอร์ไฮดรอลิกสเต็ปเปอร์มอเตอร์มอเตอร์ไฟฟ้าเป็นต้น
3. มีสีที่แตกต่างกันตามรหัส RAL;สีมาตรฐานของเราคือ RAL 9006
