Slew Drive Gearbox
Created with Pixso. กล่องเกียร์ไดรฟ์ Slew ตลอดอายุการใช้งาน 25 ปีแรงบิดสูงและความแม่นยำสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่

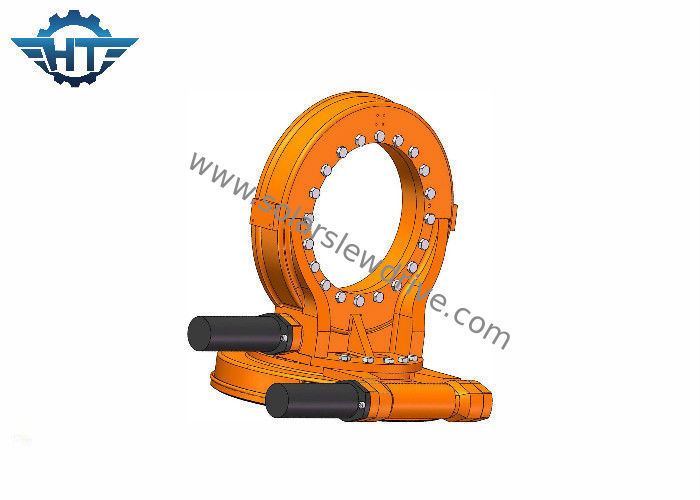

กล่องเกียร์ไดรฟ์ Slew ตลอดอายุการใช้งาน 25 ปีแรงบิดสูงและความแม่นยำสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่

Brand Name: HangTuo
Model Number: SDE12
MOQ: 1 ชิ้น
ราคา: USD 100~1600/ pc
Delivery Time: 15 ~ 45 วัน
Payment Terms: L/c, T/T ตะวันตกสหภาพ
Detail Information
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE, ISO9001
วัสดุ:
50 ล้าน, 42CrMo
การประกัน:
5 ปี
บริการ:
ออกแบบ OEM
หมุนประเภท:
สองแกน
สี:
สีเทาเงิน
ไซต์การติดตั้ง:
หลังคาและสนาม
บรรจุภัณฑ์:
ไม้อัด
เครื่องยนต์:
12V / 24V DC
รายละเอียดการบรรจุ:
กล่องไม้อัด
สามารถในการผลิต:
500 ชิ้นต่อเดือน
เน้น:

หนอนเกียร์ฆ่าไดรฟ์เกียร์แหวนแกว่ง

,

slewing ring gear

Product Description

กล่องเกียร์ไดรฟ์ Slew ตลอดอายุการใช้งาน 25 ปีแรงบิดสูงและความแม่นยำสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่



คำอธิบาย



แรงบิดในการยึดเกาะ: 40560 นิวตันเมตร

คะแนนตามแนวแกนคงที่: 77 kN

คะแนนเรเดียลแบบคงที่: 190 kN

อัตราทดเกียร์: 78: 1

ความแม่นยำในการติดตาม: ≤ 0.1

แรงบิดโมเมนต์เอียง: 25000 นิวตันเมตร

แรงบิดเอาต์พุต: 5800 นิวตันเมตร

น้ำหนัก 160 กก



Hangtuo แกว่งไดรฟ์ส่วนใหญ่ประกอบด้วยแบริ่งแกว่งเฟืองตัวหนอนตัวเรือนและไฮดรอลิกหรือมอเตอร์ไฟฟ้า



พารามิเตอร์ของ SDE Series



รุ่น อัตราส่วน แรงบิดเอาต์พุตสูงสุด (Nm) แรงบิดเอียง (Nm) ถือแรงบิด (Nm) โหลดแกน (kN) โหลดเรเดียล (kN) น้ำหนัก (กิโลกรัม)
3 " 31: 1 600 1,500 5800 10 15 25
5 " 37: 1 800 6000 9200 16 27 34
7 นิ้ว 57: 1 พ.ศ. 2543 7500 13200 34 58 56
9 " 61: 1 4300 16000 27200 60 130 92
12 นิ้ว 78: 1 5800 25000 40560 77 190 160
14 นิ้ว 85: 1 6750 48000 44200 110 230 224
17 " 102: 1 9460 67000 53040 142 390 320
21 " 125: 1 16000 89000 65000 337 640 492
25 " 150: 1 21450 112000 89000 476 950 705



ใบสมัคร



ไดรฟ์แกว่งที่อยู่อาศัยที่ปิดล้อมถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานทางวิศวกรรมที่แตกต่างกันเช่นรถบรรทุกหนัก, เครนเคลื่อนที่ท่าเรือ, การยกเรือ, รถบรรทุกก้ามปู, เครนยกตู้คอนเทนเนอร์และเครนโครงสำหรับตั้งสิ่งของที่เคลื่อนย้ายได้, เครื่องขุด, เครื่องขุด, เครื่องคอนกรีต, เครื่องกระดาษเช่น เช่นเดียวกับระบบผลิตพลังงานลมยังใช้ระบบขับเคลื่อนแบบแกว่ง



เมื่อใช้ไดรฟ์แบบแกว่งในอุตสาหกรรมพลังงานแสงอาทิตย์ผู้ใช้จะต้องเลือกอันที่เหมาะสมตามพื้นที่จริงของแผงโซลาร์เซลล์



โดยทั่วไปไดรฟ์แกว่ง 3 นิ้วเหมาะสำหรับระบบพลังงานแสงอาทิตย์ที่มาพร้อมกับแผงโซลาร์เซลล์3-5㎡, 7 นิ้วสำหรับแผงโซลาร์เซลล์10-17㎡, 9 นิ้วสำหรับ 18-30 12, 12 นิ้วสำหรับ31-45㎡และ 14 นิ้ว สำหรับ46-60㎡.



บรรจุภัณฑ์และการจัดส่ง



บรรจุภัณฑ์ภายใน: ฟิล์มพลาสติกป้องกันสนิมถุงพลาสติกสูญญากาศ.

บรรจุภัณฑ์ด้านนอก: กล่องแข็ง;กล่องไม้พาเลทไม้.

ระยะเวลาการจัดส่ง: โดยด่วน;โดยเครื่องบิน;ทางบก;ทางทะเล.



สำหรับตัวอย่างเนื่องจากไดรฟ์ที่มีขนาดเล็ก แต่มีน้ำหนักมากจึงไม่คุ้มค่ากับการขนส่งทางทะเลในขณะที่การขนส่งด่วนด้วยวิธีที่คุ้มค่าเจ้าหน้าที่โลจิสติกของเราจะขอให้ TNT, DHL, UPS, FEDEX เพื่อเปรียบเทียบสินค้า ราคาเพื่อหาวิธีที่คุ้มค่าที่สุด



หากต้องการสั่งซื้อจำนวนมากในอนาคตขอแนะนำให้จัดส่งทางทะเล



บันทึก:



ด่วน: ประตูสู่ประตูเพียงแค่ต้องจ่ายภาษีนำเข้าหากกำหนดโดยกำหนดเอง

ทางอากาศหรือทางทะเล: โรงงานไปยังสนามบินปลายทาง / ท่าเรือน้ำต้องจ่ายค่าธรรมเนียมปลายทางที่เรียกเก็บโดยสนามบิน (ค่าธรรมเนียมปลายทางจะถูกเรียกเก็บโดย B / L เสมอไม่ว่าแพ็คเกจจะใหญ่เล็กหนักหรือเบาในอัตรา 200 ~ 400 USD ต่อสินค้าหนึ่งชิ้น) และภาษีนำเข้าหากกำหนดโดยศุลกากร

โดยรถไฟ: บางครั้งราคาค่าขนส่งจะเท่ากับทางทะเล แต่ใช้เวลาในการขนส่งน้อยกว่าทางทะเลเราจะนำวิธีการจัดส่งนี้มาพิจารณาหากลูกค้าของเราต้องการสินค้าเร่งด่วน
