จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 360/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 500 ชิ้นต่อเดือน |
| ชื่อแบรนด์: | Hangtuo | วัสดุ: | 50 ล้าน, 42CrMo |
|---|---|---|---|
| แบบ: | ประเภทแนวตั้ง | ใบรับรอง: | ISO9001, CE |
| เครื่องยนต์: | 12 / 24VDC | ซ่อมบำรุง: | ฟรี |
| สี: | ตามที่ขอ | Self-ล็อค: | ใช่ |
| แสงสูง: | หนอนเกียร์ฆ่าไดรฟ์เกียร์แหวนแกว่ง,slewing ring gear |
||

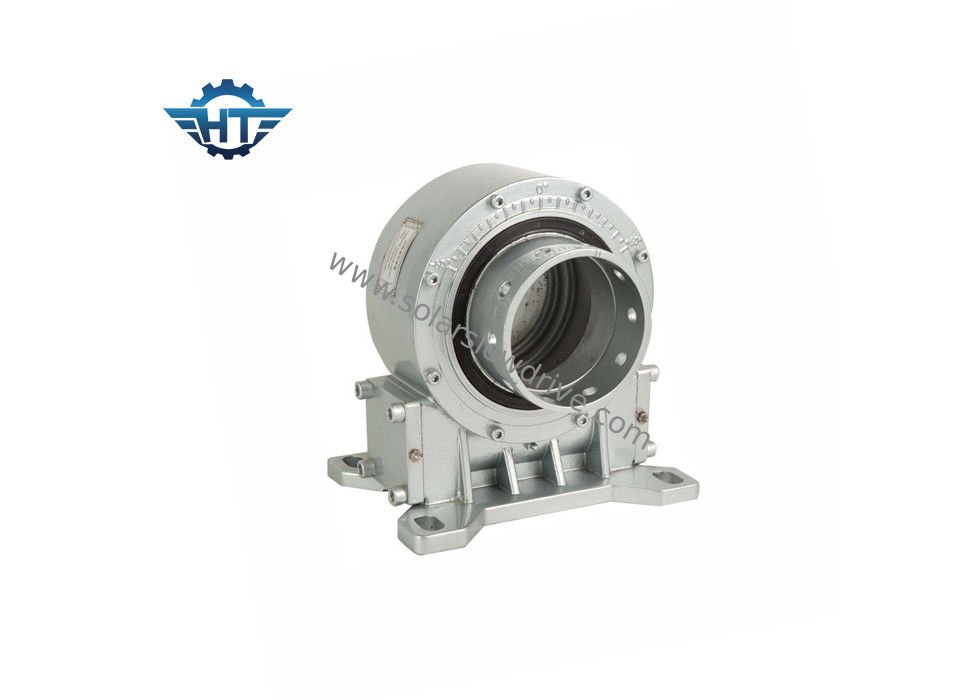

VE9 แกนเดียว IP66 กล่องเกียร์ Solar Slew Drive ไม่ต้องบำรุงรักษาสำหรับเครื่องติดตามแสงอาทิตย์แนวนอน
คำอธิบาย
การจัดส่งที่เชื่อถือได้ - คำสั่งซื้อส่วนใหญ่จัดส่งภายใน 15 วันหรือน้อยกว่า
การสนับสนุนด้านเทคนิค - วิศวกรพร้อมให้ความช่วยเหลือ
ไดรฟ์แกว่งคุณภาพสูงในราคายุติธรรม - เรามีโรงงานของเราเองที่มีผลิตภัณฑ์ตรงตามหรือสูงกว่าคุณภาพของแบรนด์หลักทั้งหมดและเราจะใช้วิธีการจัดส่งแบบประหยัดตามคำสั่งซื้อที่แตกต่างกันเพื่อให้คุณอยู่ในงบประมาณ
การดำเนินงานและการบำรุงรักษา - การดำเนินการและบริการบำรุงรักษาช่วยลดค่าใช้จ่ายและค่าธรรมเนียมของคุณ
เอกสารข้อมูลประเภท VE
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 1800 | 22 | 15 | 40% | ใช่ | 12 |
| 5 " | 37: 1 | 800 | 5,000 | 9200 | 16 | 27 | 40% | ใช่ | 18 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2293 | 7000 | 13200 | 34 | 58 | 40% | ใช่ | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ใช่ | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ใช่ | 52 |
| 12 นิ้ว | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ใช่ | 65 |
| 14 นิ้ว | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ใช่ | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ใช่ | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ใช่ | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ใช่ | 251 |
การติดตั้ง
1. การเตรียมการ
1.1 ตรวจสอบไดรฟ์สังหารเพื่อหาความเสียหายทางกายภาพ
1.2 ทำความสะอาดพื้นผิวรองรับ
2. สลักเกลียว
ในฐานะผู้ผลิตกระปุกเกียร์เราไม่จัดหารับประกันหรือแนะนำตัวยึดที่ใช้โปรดใช้ความระมัดระวังเป็นอย่างยิ่งในการระบุรายการนี้ซึ่งจะแนบผลิตภัณฑ์ของเรากับคุณ
ต้องใช้ขนาดจำนวนและเกรดคุณภาพที่กำหนด
อัตราส่วนการจับ (ความยาวจับต่อเส้นผ่านศูนย์กลางของสลักเกลียว) จะต้องสังเกตจากขั้นต่ำ≥1.5ถึงสูงสุด≤2
ไม่ควรอนุญาตให้ใช้สลักเกลียวที่มีเกลียวทั้งหมด
ฟังก์ชั่น Slew ไดรฟ์อายุการใช้งานและความทนทานของการเชื่อมต่อโบลต์จะได้รับผลกระทบในกรณีที่ไม่ปฏิบัติตามข้อกำหนด
ใช้เครื่องซักผ้าแบบแบนที่มีขนาดและความแรงที่เหมาะสมในการขันทอร์กให้แน่นเพื่อไม่ให้เกินความดันเชื่อมต่อที่อนุญาต
ในกรณีปกติสลักเกลียวยึดอย่างเพียงพอโดยการโหลดล่วงหน้าที่ถูกต้อง
หมายเหตุ: ไม่อนุญาตให้ใช้แหวนแยกแหวนรองแยก ฯลฯ
การขันแรงบิดและค่าพรีโหลดเริ่มต้นสำหรับสลักเกลียวติดตั้ง
|
กระชับแรงบิด |
ขนาดสลักเกลียว |
|||||
| คลาส |
M6 (1 / 4-20UNC) |
M8 (5 / 16-18UNC) |
M10 (3 / 8-16UNC) |
M12 (7 / 16-14UNC) |
M16 (5 / 8-11UNC) |
M20 (3 / 4-10UNC) |
| ชั้น 8.8 | 10.2 นาโนเมตร | 24.7 นาโนเมตร | 49 นิวตันเมตร | 85.5 นาโนเมตร | 212.2 นาโนเมตร | 414 นาโนเมตร |
| ชั้น 10.9 | 14.3 นาโนเมตร | 34.8 นาโนเมตร | 68.9 นาโนเมตร | 120.2 นาโนเมตร | 298.4 นาโนเมตร | 582.1 นาโนเมตร |
| ชั้น 12.9 | 17.2 นาโนเมตร | 41.7 นาโนเมตร | 82.7 นาโนเมตร | 144.2 นาโนเมตร | 358.1 นาโนเมตร |
689.5 นาโนเมตร |
