จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| อัตราทดเกียร์: | 31: 1 ~ 150: 1 | แกน: | แกนเดี่ยว |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว จีน | โครงสร้าง: | หนอนและแบริ่ง |
| อายุการใช้งาน: | 30 ปี | สี: | RAL9006 |
| การใช้งาน: | เครื่องติดตามแสงอาทิตย์ | ปกป้องคุณสมบัติ: | IP66 |
| แสงสูง: | solar tracker drive,slewing drive for solar tracking system |
||

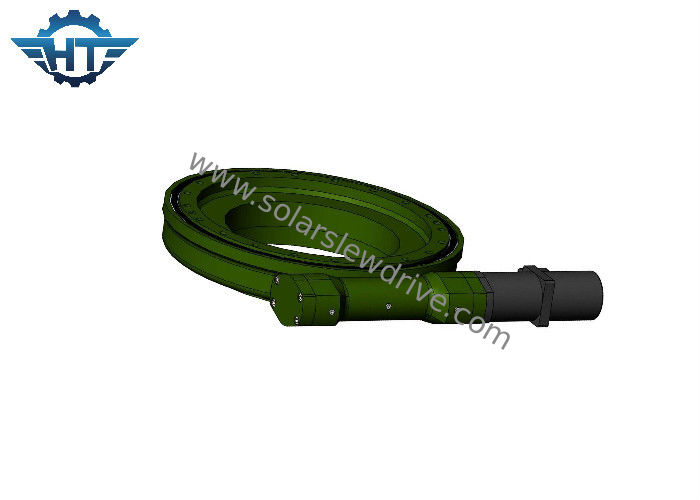

SE หนอนนาฬิกาทรายเกียร์เลื่อนไดรฟ์ด้วยมอเตอร์เกียร์ดาวเคราะห์ 24VDC สำหรับเครื่องติดตามแสงอาทิตย์
ลักษณะ
ไดรฟ์แกว่งแนวนอน SE แบบแกนเดี่ยวเป็นส่วนประกอบสำคัญในระบบติดตามแสงอาทิตย์แกนเดี่ยวและระบบติดตามแสงอาทิตย์แกนคู่ นอกจากนี้ยังสามารถนำไปใช้ในระบบ CSP และ CPV พลังงานลมเป็นต้น
โมดูลติดตาม PV แบบแกนเดี่ยวหรือกลุ่มผู้ติดตามตามแนวแกนหมุนหนึ่งแกนซึ่งเคลื่อนที่ในแนวนอนจากตะวันออกไปตะวันตกเมื่อดวงอาทิตย์เคลื่อนที่ การย้ายโมดูล PV เหล่านี้ต้องการให้ตัวลดมีทั้งแรงยึดโหลดและแรงบิดในการหมุนซึ่งมีเพียงไดรฟ์แกว่งพิเศษที่มีความสามารถสูงเท่านั้น ตัวติดตามใช้การขับเคลื่อนแบบสวิงซึ่งมีจำนวนฟันที่มากขึ้นในระยะพิทช์ของวงแหวนเกียร์จะให้ความแข็งแรงความทนทานและประสิทธิภาพสูงสุด สิ่งนี้ทำให้มั่นใจได้ว่าตัวติดตามนั้นมีอายุการใช้งานยาวนานที่สุดเท่าที่จะเป็นไปได้โดยมีเวลาหยุดทำงานหรือค่าใช้จ่ายในการบำรุงรักษาน้อยที่สุด
ตัวติดตามแบบสองแกนหมุนไปทางด้านข้างขึ้นและลงทำให้สามารถติดตามการเคลื่อนไหวของดวงอาทิตย์ได้แม่นยำยิ่งขึ้นไดรฟ์ที่แกว่งไปมาเหล่านี้ช่วยให้พลังงานออกมาสูงกว่าระบบแกนเดี่ยว เนื่องจากพวกเขาใช้สององศาอิสระการใช้ไดรฟ์แกว่งที่แข็งแกร่งและทรงพลังนั้นสำคัญยิ่งกว่าสำหรับการทำงานที่เชื่อถือได้และต่อเนื่องในภาคสนาม
พารามิเตอร์ซีรีย์ SE
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
ข้อดี
1. หมุนได้ 360 องศา
2. ขับมอเตอร์เชื่อมต่อกับด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้งไม่จำเป็นต้องปรับระยะห่างเกียร์ สิ่งนี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. จาระบีถูกเติมเต็มก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างสมเหตุสมผล
6. เกียร์ล็อคตัวเอง; ดังนั้นจึงไม่จำเป็นต้องเบรก
7. วิธีการเริ่มและหยุดที่ง่ายและราบรื่น
8. แรงบิดเอียงสูงเหมาะสำหรับการติดตั้งในแนวนอน
