สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SE |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~1175/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
แบบ: | SE | ล็อคตัวเอง: | ใช่ |
---|---|---|---|
ใบรับรอง: | ISO9001, CE | การประกัน: | 5 ~ 10 ปี |
วัสดุ: | 50 ล้าน, 42CrMo | ใบสมัคร: | เครื่อง CNC |
สี: | ที่กำหนดเอง | ความถูกต้อง: | ≤0.1 |
แสงสูง: | ไดรฟ์แสงอาทิตย์ฆ่า,ไดรฟ์แกว่งสำหรับระบบติดตามแสงอาทิตย์ |

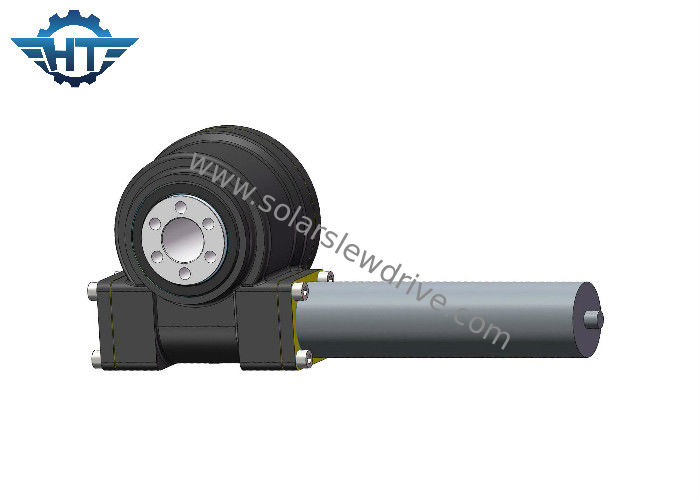

Se3 Small Slew Drive, Single Worm พร้อมแรงบิดสูงสำหรับเครื่อง CNC
รายละเอียดสินค้า
SE slewing drive เป็นไดรฟ์โรตารี่ขนาดใหญ่ที่มีโครงสร้างพิเศษซึ่งสามารถรับภาระในแนวแกนขนาดใหญ่โหลดเรเดียลและโมเมนต์การพลิกคว่ำในเวลาเดียวกัน มันมีฟังก์ชั่นมากมายเช่นการสนับสนุนการหมุนการขับขี่การแก้ไขและอื่น ๆ โดยทั่วไปแล้วแบริ่งแกว่งสามารถนำไปใช้ในเครื่องซีเอ็นซี, เครื่องจักรก่อสร้าง, หุ่นยนต์, เสาอากาศดาวเทียม, พลังงานแสงอาทิตย์, พลังงานลม ฯลฯ
เมื่อมีการใช้ไดรฟ์แกว่งในอุตสาหกรรมพลังงานแสงอาทิตย์ผู้ใช้จะต้องเลือกไดรฟ์ที่เหมาะสมที่สุดตามพื้นที่จริงของแผงเซลล์แสงอาทิตย์ ไดรฟ์ slewing 3 นิ้วเหมาะสำหรับระบบพลังงานแสงอาทิตย์ที่มาพร้อมกับแผงเซลล์แสงอาทิตย์ 3-5 m2, 7 นิ้วสำหรับแผงเซลล์แสงอาทิตย์ 10-17 m2, 9 นิ้วสำหรับ 18-30 m2, 12 นิ้วสำหรับ 31-45 m2 และ 14 นิ้วสำหรับ 46 -60 m2 สิ่งเหล่านี้มีไว้เพื่อการอ้างอิงของคุณ สำหรับข้อมูลเฉพาะและรายละเอียดเพิ่มเติมโปรดติดต่อฉันโดยตรง
Performace ของ SE Series
แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
การติดตั้ง
ไดรฟ์ SE slew สามารถติดตั้งได้สองวิธีในแนวตั้งหรือแนวนอนซึ่งขึ้นอยู่กับการประเมินระดับการป้องกันและความต้องการติดตั้งของโครงการ
