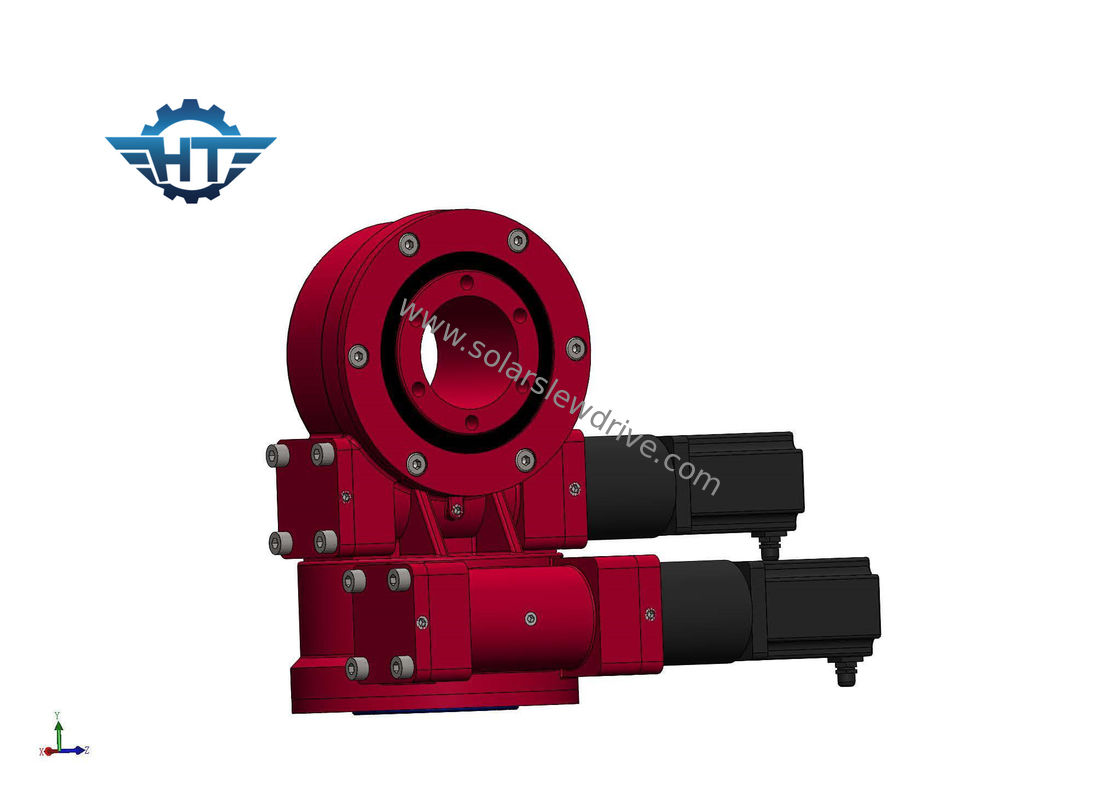

กล่องเกียร์ไดรฟ์ Slew แบบแกนคู่ 3 นิ้วระบบส่งกำลังที่แม่นยำสำหรับระบบติดตามแสงอาทิตย์

กล่องเกียร์ไดรฟ์ Slew แบบแกนคู่ 3 นิ้วระบบส่งกำลังที่แม่นยำสำหรับระบบติดตามแสงอาทิตย์

  • กล่องเกียร์ไดรฟ์ Slew แบบแกนคู่ 3 นิ้วระบบส่งกำลังที่แม่นยำสำหรับระบบติดตามแสงอาทิตย์
  • กล่องเกียร์ไดรฟ์ Slew แบบแกนคู่ 3 นิ้วระบบส่งกำลังที่แม่นยำสำหรับระบบติดตามแสงอาทิตย์
กล่องเกียร์ไดรฟ์ Slew แบบแกนคู่ 3 นิ้วระบบส่งกำลังที่แม่นยำสำหรับระบบติดตามแสงอาทิตย์
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: SDE3 "
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 385/ pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L / C, T / T, Wester N Union
สามารถในการผลิต: 2,000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: 50 ล้าน, 42CrMo, QT แบบ: SDE3
อัตราทดเกียร์: 31: 1 แรงบิดเอาท์พุทจัดอันดับ: 600 Nm
โฮลดิ้งแรงบิด: 1,500 นิวตันเมตร แรงบิดเอียง: 5800 นิวตันเมตร
อย่างมีประสิทธิภาพ: 40% สีมาตรฐาน: RAL 9006
ฟันเฟือง: น้อยกว่า 0.1 องศา ประเภทการหมุน: แนวนอนและแนวตั้ง
แสงสูง:

กระปุกเกียร์ Slew Drive 3 นิ้ว

,

กล่องเกียร์สองแกน Slew Drive

,

ระบบติดตามแสงอาทิตย์ Slew Gearbox

กล่องเกียร์ไดรฟ์ Slew แบบแกนคู่ 3 นิ้วระบบส่งกำลังที่แม่นยำสำหรับระบบติดตามแสงอาทิตย์



คุณสมบัติ



1. ไดรฟ์แกว่งของเราใช้กันอย่างแพร่หลายในระบบติดตามแสงอาทิตย์ยานพาหนะก่อสร้างพิเศษเครื่องจักรท่าเรือและกังหันลมขนาดเล็ก

2. เรามีอุปกรณ์ครบครันพร้อมเครื่องจักรขั้นสูงสำหรับการผลิตการประกอบการตรวจสอบกระบวนการทดสอบและการทำความสะอาดอัตโนมัติและการทาสีและการเคลือบสายไฟ



Slewing drive คือการรวมกันของแหวนแกว่งกับเพลาตัวหนอนนาฬิกาทรายซึ่งให้การสัมผัสกับฟันมากขึ้นแรงบิดของไดรฟ์ที่เพิ่มขึ้นและการหมุนที่นุ่มนวลขึ้น

  • โหลดแนวรัศมีและแนวแกนและช่วงเวลาการเอียงพร้อมกัน
  • ประหยัดพื้นที่ในสิ่งอำนวยความสะดวก
  • รับน้ำหนักได้สูงสุดในดีไซน์กะทัดรัด
  • อายุการใช้งานที่ยาวนาน

ข้อมูลทางเทคนิคของ SDE Slewing Drive



รุ่น อัตราส่วน แรงบิดเอาต์พุตสูงสุด (Nm) แรงบิดเอียง (Nm) ถือแรงบิด (Nm) โหลดแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3 " 31: 1 600 1,500 5800 10 15 40% ≤0.1 ใช่ 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 ใช่ 34
7 นิ้ว 57: 1 พ.ศ. 2543 7500 13200 34 58 40% ≤0.1 ใช่ 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 ใช่ 92
12 นิ้ว 78: 1 5800 25000 40560 77 190 40% ≤0.1 ใช่ 160
14 นิ้ว 85: 1 6750 48000 44200 110 230 40% ≤0.1 ใช่ 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 ใช่ 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 ใช่ 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 ใช่ 705



หมายเหตุ: มิติข้อมูลและพารามิเตอร์ข้างต้นอาจได้รับการอัปเดตหรือปรับเปลี่ยนสำหรับมิติข้อมูลและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา



คำอธิบาย



ไดรฟ์แกว่งเรียกอีกอย่างว่าไดรฟ์เกียร์แกว่งหรือตัวลดการแกว่งเป็นต้นโดยทั่วไปจะใช้ในพื้นที่การบินและอวกาศระบบพลังงานแสงอาทิตย์กังหันลมระบบกระจายเสียงดาวเทียมและเครื่องจักรทางวิศวกรรมเช่นเครนรถบรรทุกและลิฟท์คนเป็นต้นเมื่อไม่นานมานี้ มีการใช้อย่างแพร่หลายในระบบไฟฟ้าโซลาร์เซลล์



เมื่อใช้ไดรฟ์แบบแกว่งในอุตสาหกรรมพลังงานแสงอาทิตย์ผู้ใช้จะต้องเลือกอันที่เหมาะสมตามพื้นที่จริงของแผงโซลาร์เซลล์ตามปกติไดรฟ์แกว่ง 3 นิ้วเหมาะสำหรับระบบพลังงานแสงอาทิตย์ที่มาพร้อมกับแผงโซลาร์เซลล์3-5㎡, 7 นิ้วสำหรับแผงโซลาร์เซลล์10-17㎡, 9 นิ้วสำหรับ 18-30 ㎡, 12 นิ้วสำหรับ 31-45 ㎡และ 14 นิ้วสำหรับ 46-60 ㎡สิ่งเหล่านี้มีไว้เพื่อการอ้างอิงของคุณสำหรับข้อมูลที่เฉพาะเจาะจงและรายละเอียดเพิ่มเติมโปรดติดต่อฉันโดยตรง



โดยทั่วไปแล้วไดรฟ์แกว่งจะประกอบด้วยวงแหวนหมุนตัวหนอนตัวเรือนแบบหล่อและส่วนประกอบมาตรฐานเช่นแบริ่งและสลักเกลียวเป็นต้นในขณะที่ใช้ในระบบผลิตไฟฟ้าโซลาร์เซลล์มักใช้ไดรฟ์แบบแกว่งร่วมกับมอเตอร์ลดความเร็วดาวเคราะห์ DC และ AC มอเตอร์ลดความเร็วในขณะที่ใช้ในอุปกรณ์วิศวกรรมมักใช้ร่วมกับมอเตอร์ไฮดรอลิกเพื่อทำหน้าที่เป็นระบบขับเคลื่อนกำลัง



คำถามที่พบบ่อย



ถาม: คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?

ตอบ: เราเป็นโรงงานที่เชี่ยวชาญในการผลิตแม่แรงสกรูกระปุกเกียร์เอียงตัวกระตุ้นเชิงเส้นการแกว่งพลังงานแสงอาทิตย์



ถาม: ระยะเวลาในการจัดส่งของคุณนานเท่าไร?

ตอบ: โดยปกติเราจะผลิตภายใน 7-60 วันหลังจากยืนยันการชำระเงินแล้วหากคุณเร่งด่วนเราจะเรียกร้องให้ฝ่ายผลิตให้คุณ



ถาม: คุณให้ตัวอย่างหรือไม่ฟรีหรือพิเศษ?

ตอบ: ได้เราสามารถเสนอตัวอย่างได้ฟรี แต่ไม่ต้องเสียค่าขนส่ง



ถาม: วิธีการชำระเงินมีอะไรบ้าง?

ตอบ: เรายอมรับ T / T, L / C เป็นจำนวนมากและสำหรับจำนวนเล็กน้อยคุณสามารถชำระเงินด้วย PayPal, Western Union และอื่น ๆ
